嵌入式LED电量显示仪表结构设计

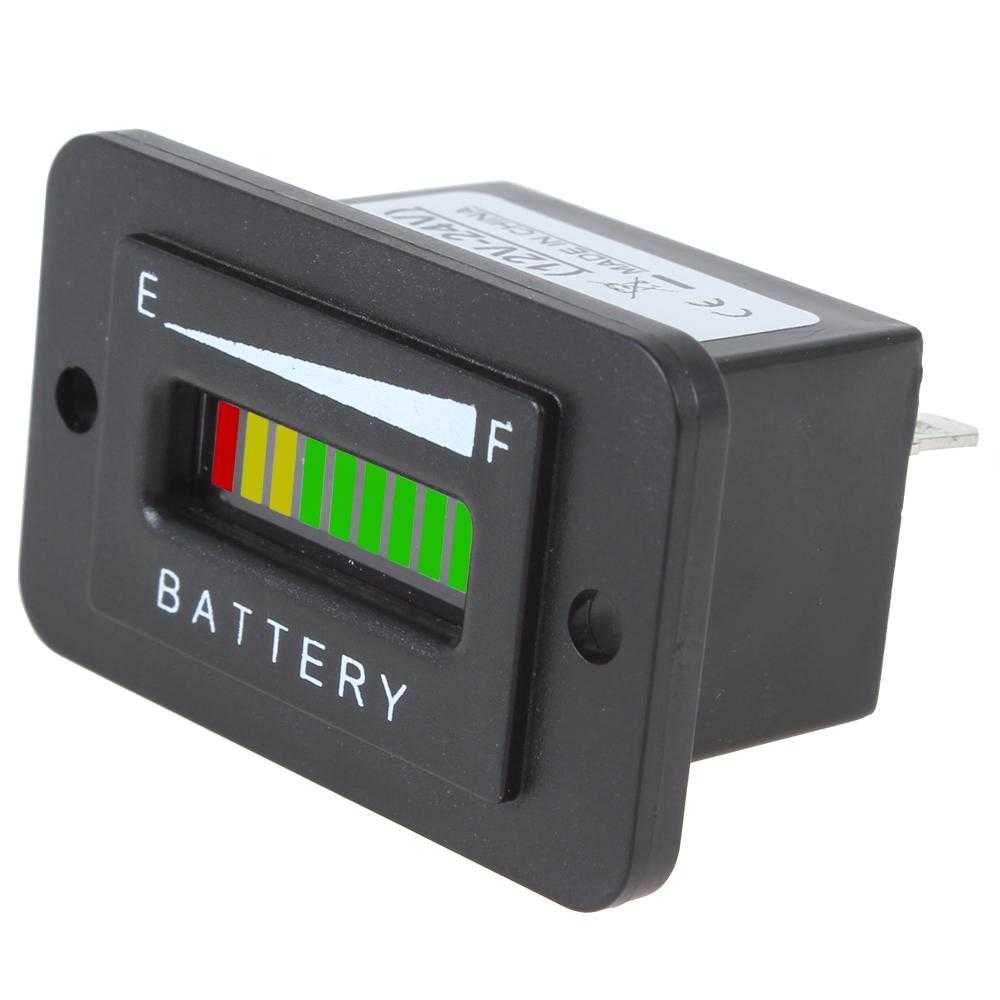

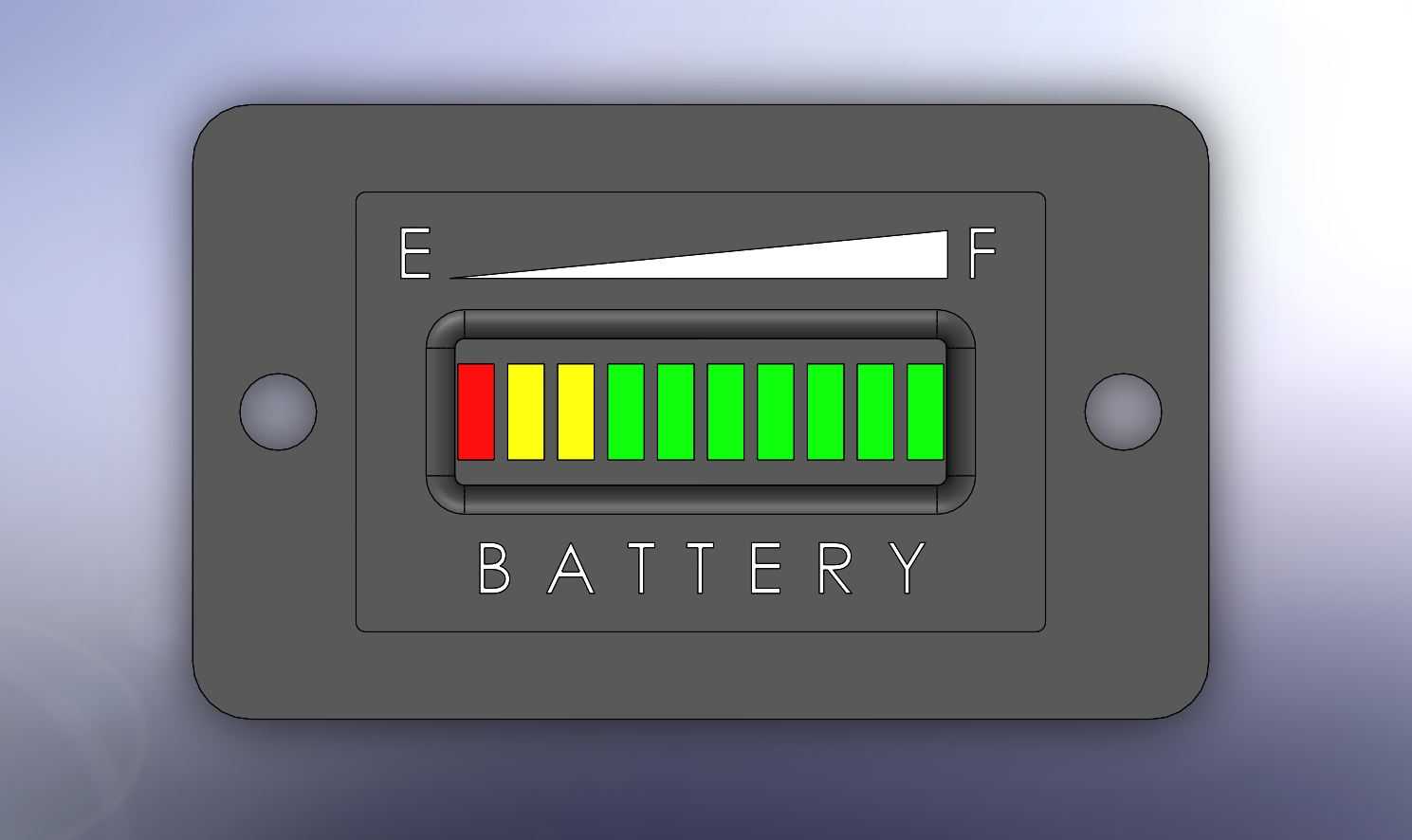

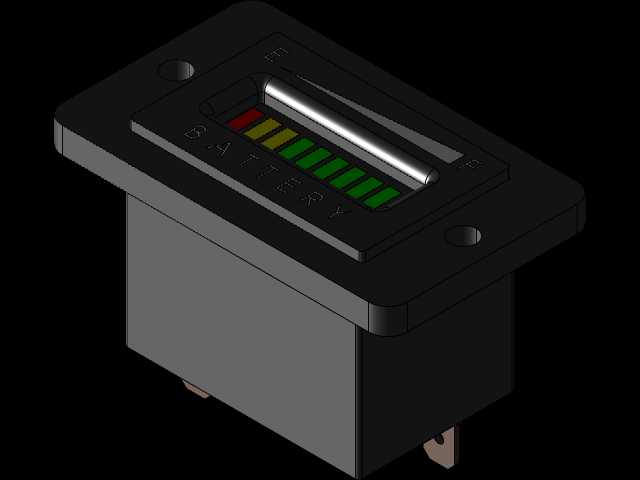

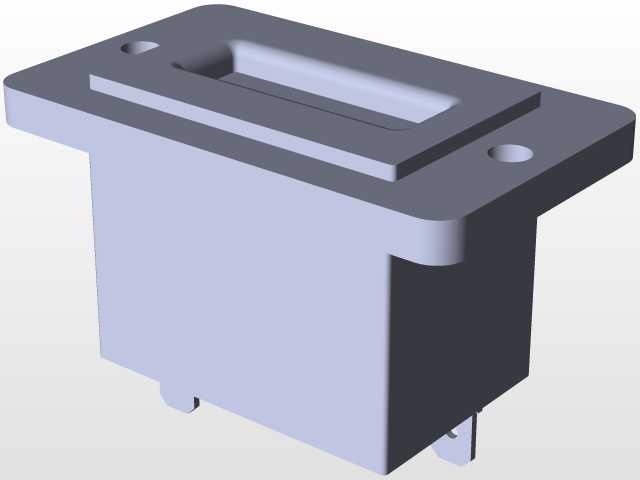

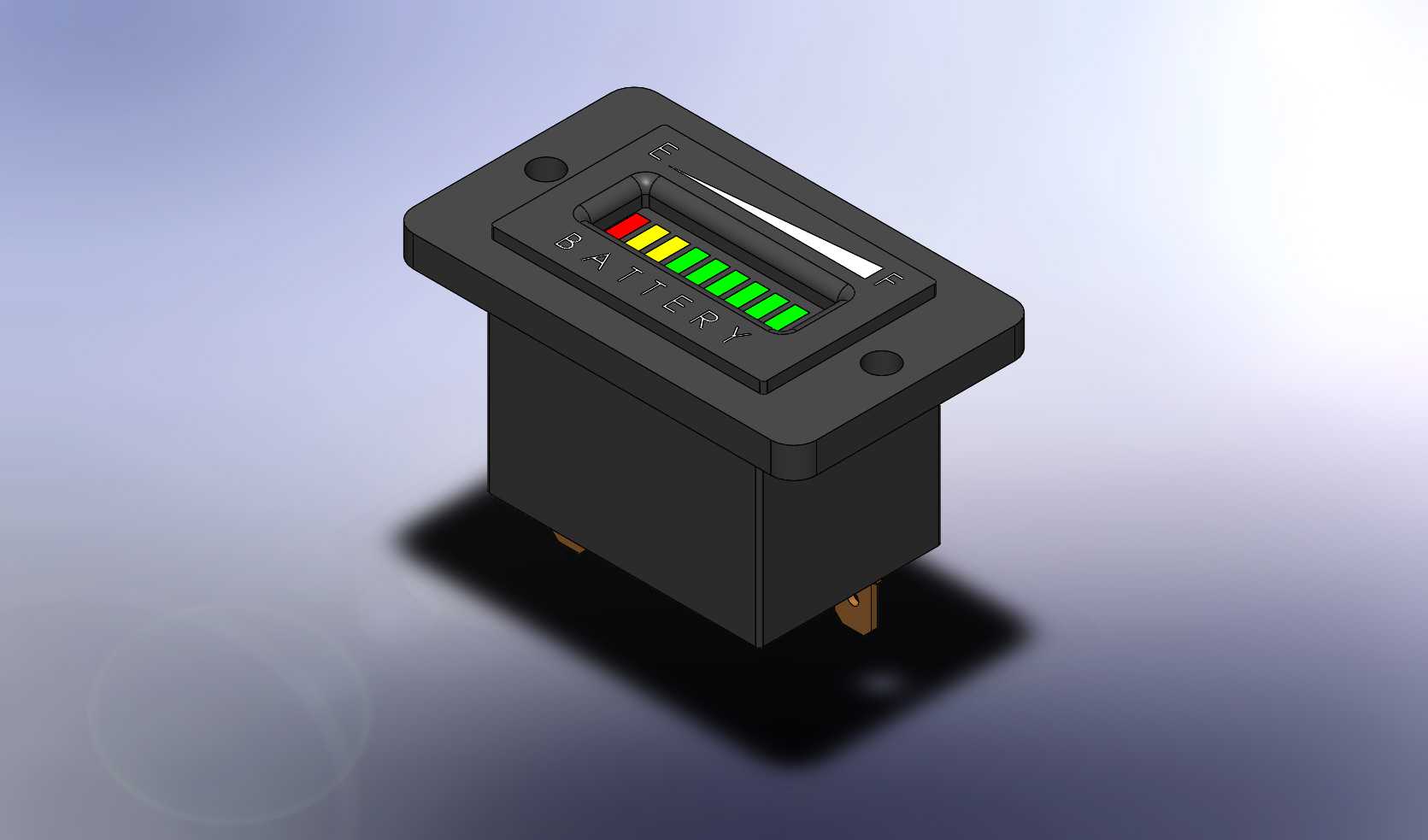

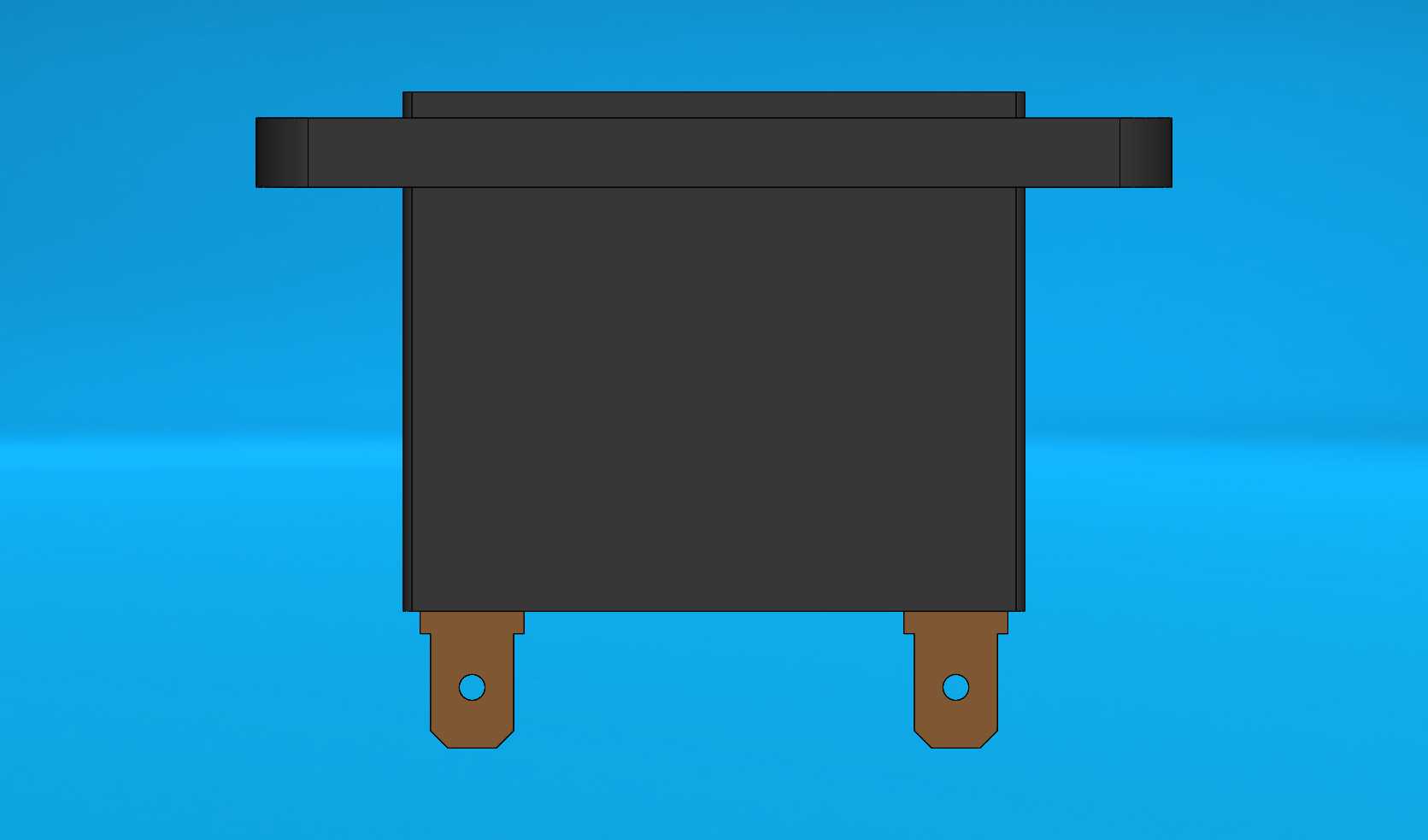

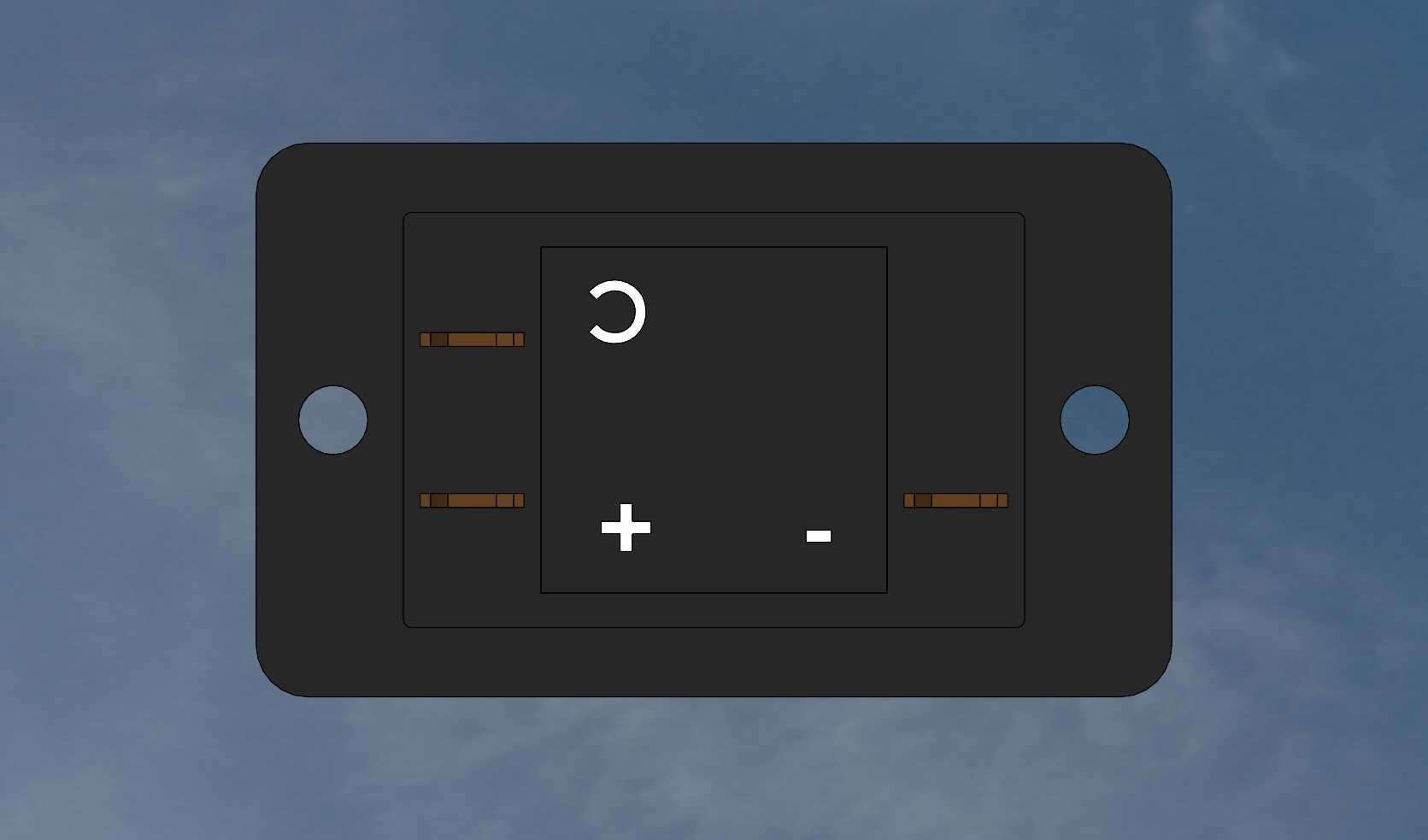

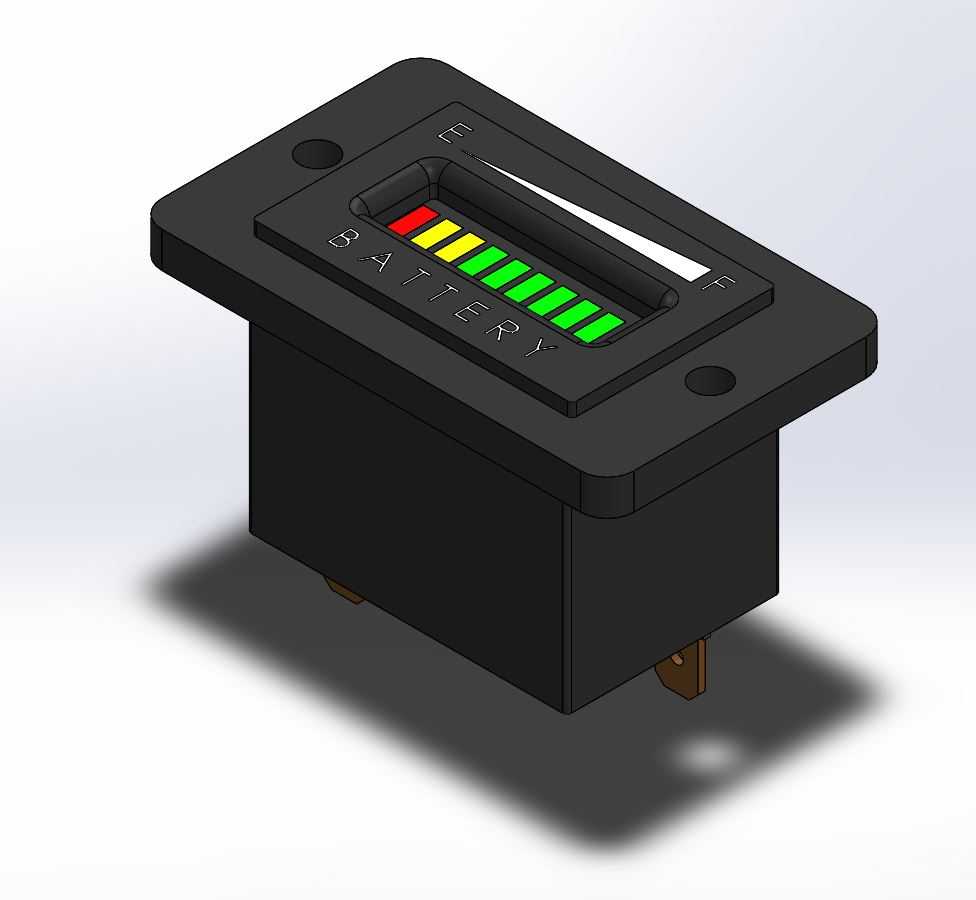

这款嵌入式LED电量显示装置，主要面向各类储能供电设备的状态可视化需求设计，可广泛适配电动作业设备、后备应急电源、小型储能电站、电动代步载具等需要实时掌握剩余电量的场景，解决传统供电设备电量状态无法直观获取、需要外接检测设备排查的使用痛点，帮助操作人员快速判断设备续航能力，提前规划补能时机，避免作业过程中因电量耗尽出现意外停机的问题。装置采用嵌入式安装的结构设计思路，整体分为外露显示面板与内嵌安装主体两部分，外露面板采用带安装孔的法兰式凸边结构，安装时可直接嵌入设备预留的方形开孔内，通过面板四角的安装孔配合紧固件完成固定，安装后显示面与设备外表面齐平，既不会额外占用设备外部空间，也能避免突出结构被外力磕碰损坏，适配各类厚度的设备壳体安装需求。显示区域采用分段式LED光柱设计，通过不同颜色的灯珠组合直观区分电量区间，低电量区间采用红色灯珠提示预警，中间电量区间采用黄色灯珠提示剩余电量处于中等水平，高电量区间采用绿色灯珠显示电量充足，用户无需对照复杂的参数表，仅通过灯珠点亮的数量与颜色就能快速判断当前剩余电量状态，即使在光线较差的作业环境下也能清晰识别显示内容。装置的接线端设置在内嵌主体的底部，采用插针式接线结构，支持正负极直连的接线方式，无需额外搭配复杂的信号转换模块，可直接适配12V、24V、36V、48V、72V等多种常规标称电压的供电回路，接线完成后即可自动采集电压信号换算对应剩余电量，不需要额外进行参数校准调试，大幅降低现场安装的操作难度。整体外壳采用阻燃绝缘的工程塑料材质，主体结构做了圆角过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能提升装置整体的绝缘防护性能，适配各类存在轻微震动的户外作业设备使用场景，内嵌部分的外形尺寸做了紧凑化设计，不会过度占用设备内部的安装空间，方便在各类紧凑型电源设备内部完成布局安装。
