长直角弯脚式接触检测开关结构设计

这款长直角接触开关是电子设备内部常用的接触式检测元件，广泛应用在消费电子、小型家电、办公设备、工业控制终端的位置检测、行程触发、状态反馈场景中，比如打印机舱门开合检测、小家电按键触发、工控设备模块到位检测、数码产品配件插拔识别等场景，都能见到这类开关的身影，它依靠物理接触触发通断信号，具备触发稳定、响应直接、成本可控的特点，是小空间内实现机械位置转电信号的核心基础元件。

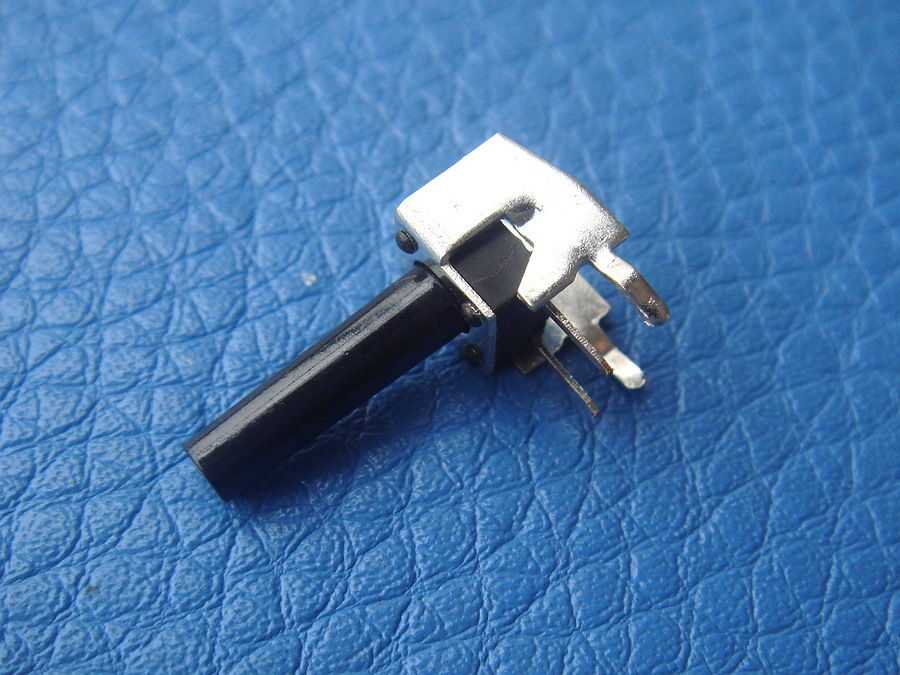

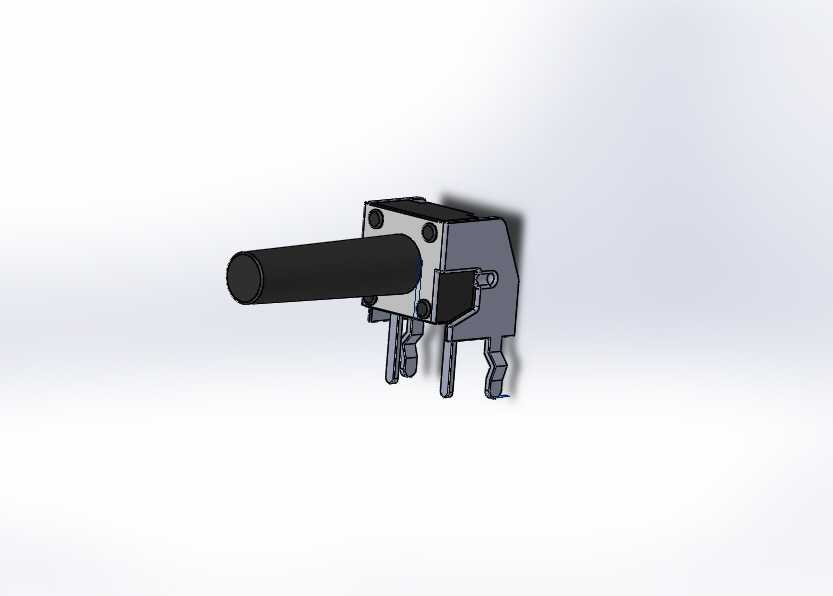

从功能特性来看，这款开关采用直角弯插式结构，插脚部分做了90度弯折设计，适配PCB板侧装、卧式安装的空间需求，相比直插式开关，它不需要在PCB板上预留垂直方向的大尺寸空间，能够有效压缩设备内部的垂直安装高度，适配薄型化、紧凑化的设备内部布局需求。开关的触发端为长直杆式设计，触发行程适中，触发压力经过适配调校，既不会因为压力过小出现误触发，也不会因为压力过大导致触发卡顿、部件磨损过快，触发端的长杆结构可以适配不同深度的触发位置，不需要额外加装触发延长件，减少装配环节的零件数量。金属固定支架部分做了卡扣式结构设计，安装时可以先通过支架卡扣卡在设备壳体或者PCB的定位孔上完成预固定，再进行引脚焊接，能够避免焊接过程中开关移位，保证安装位置精度，支架同时兼顾屏蔽与结构加固作用，提升开关的抗形变能力，在受到侧向外力时不容易出现引脚断裂、壳体开裂的问题。

在设计思路上，这款开关优先考虑小空间安装的适配性，将引脚弯折角度控制在标准90度，引脚间距符合常规PCB板的孔位设计规范，能够直接适配通用的波峰焊工艺，不需要定制特殊的焊接治具。开关内部的接触弹片采用弹性合金材质，接触点做了低电阻处理，保证通断时的接触稳定性，减少接触不良、信号闪断的问题，支撑销的弯曲处做了应力释放设计，反复触发过程中不会因为应力集中出现弹片疲劳断裂，能够满足数万次的触发使用寿命需求。开关的绝缘壳体采用耐温工程塑料材质，能够耐受焊接时的高温，不会出现壳体融化、变形的问题，同时具备一定的阻燃性能，满足电子设备的安全使用要求。

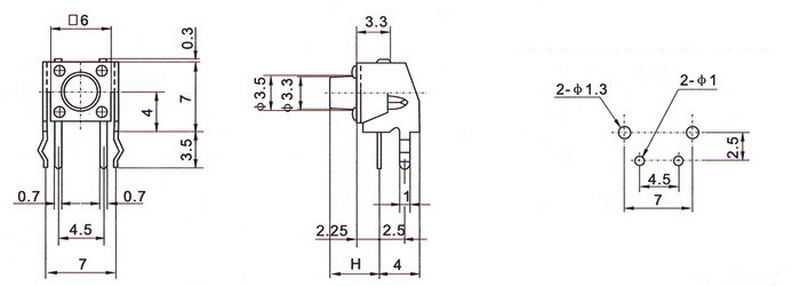

从外形尺寸与安装边界来看，这款开关的整体长度适配常规小空间安装需求，长直触发杆的直径控制在较小尺寸，能够伸入狭窄的触发间隙内，金属支架的宽度与PCB板上的定位卡位尺寸匹配，安装后不会和周边的电容、电阻等电子元件出现空间干涉，引脚伸出长度刚好满足焊接透锡需求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短导致焊接强度不足。安装时需要注意预留触发方向的活动空间，保证触发杆被按压时能够顺畅到位，同时要避开周边的尖锐结构，避免长期使用过程中磨损触发杆外壁，影响触发手感与使用寿命。
