2.2KW法兰安装式三相异步电机结构

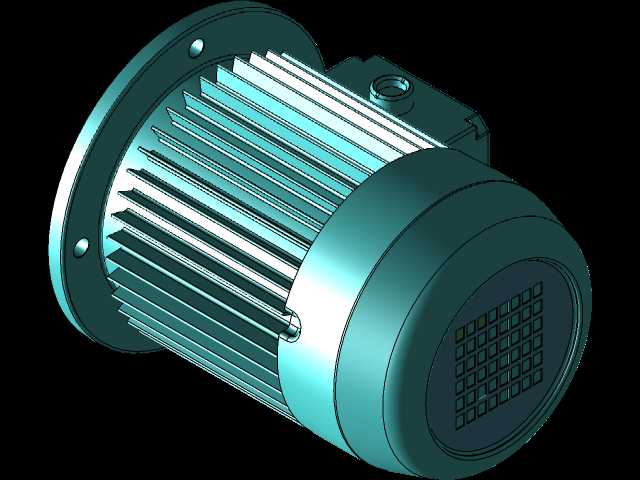

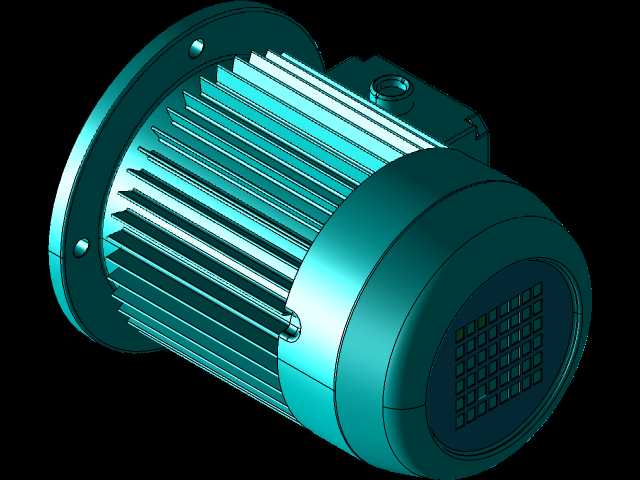

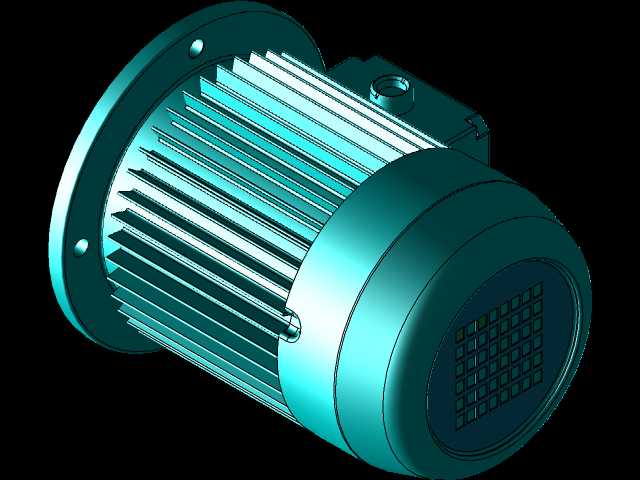

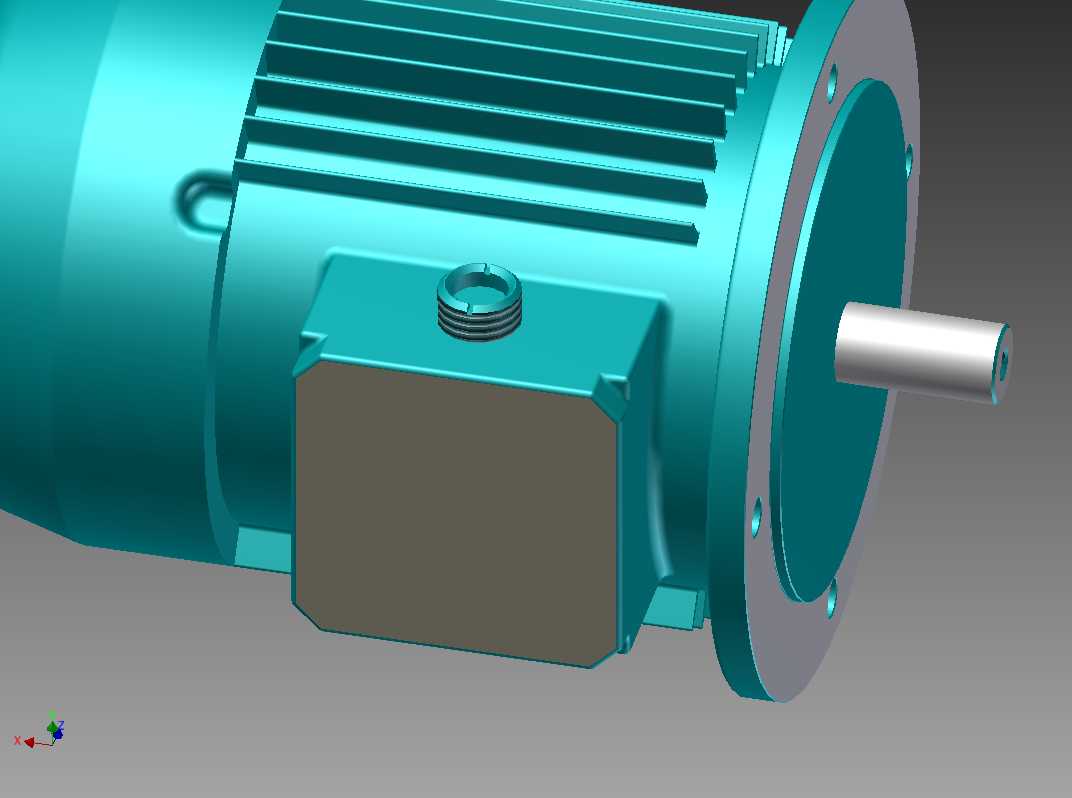

这款2.2KW交流电机是工业传动场景中应用极为广泛的动力输出部件，适配230V与400V双电压供电场景，可覆盖轻工生产线、小型输送设备、风机配套、泵组驱动、食品加工机械、包装传动单元等多类工业场景的动力需求，作为整套设备的动力源核心，它承担着将电能转化为旋转机械能、为后端执行机构提供稳定扭矩输出的核心作用。从设计思路来看，这款电机采用B5法兰安装的结构形式，前端带安装法兰盘，通过法兰上的均布安装孔可直接与减速机、设备壳体、传动支座进行同轴对接，省去了额外的安装支座调整环节，能有效保证动力输出轴与被驱动部件的同轴度，降低传动过程中的径向跳动与额外磨损。电机壳体采用轴向散热筋的一体化设计，外壳周向均匀分布的凸起散热筋大幅提升了壳体与空气的接触面积，在电机持续运行过程中，可通过自然对流或配套冷却风路快速带走绕组产生的热量，避免电机因持续温升过高出现绝缘老化、扭矩衰减的问题，保障长时间工况下的运行稳定性。从安装边界来看，前端法兰的止口尺寸与安装孔位均遵循通用工业电机的安装规范，可直接适配同功率段标准规格的减速机、联轴器等配套部件，输出轴的轴径、键槽尺寸匹配通用传动件的安装要求，无需额外定制转接件即可完成现场装配。电机后端的端盖采用格栅式通风结构，可在电机内部风叶转动时形成顺畅的进出风通路，进一步强化散热效果，顶部的接线盒采用独立腔体设计，可方便现场进行电源线缆的接线操作，同时具备足够的防护空间，避免接线端子外露带来的安全隐患。作为阿尔法版本的结构设计，该模型重点呈现了电机的外部整体结构、壳体造型、安装接口、散热结构等核心外部特征，清晰展现了各部件的装配关系与外形轮廓，可用于设备整体布局时的干涉检查、安装空间预留、配套部件选型匹配，也可作为工业设备三维装配场景中的动力源部件使用，帮助设计人员在整机设计阶段快速完成动力单元的布局规划，提前确认安装位置、连接尺寸与周边部件的间隙是否满足要求，避免实际生产装配时出现尺寸不匹配、安装空间不足的问题。
