6.5英寸低音扬声器爆炸结构展示

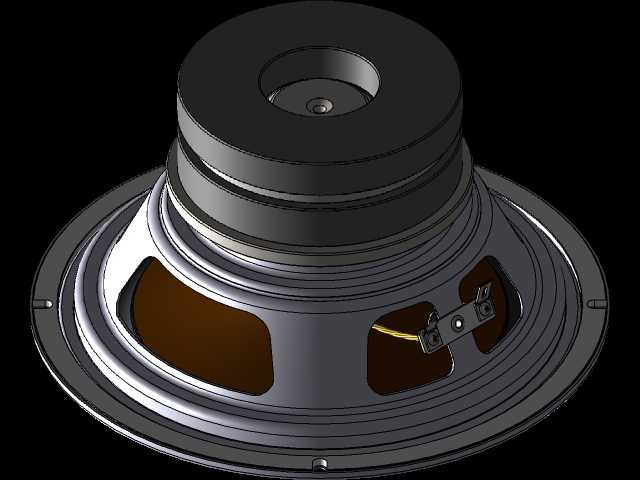

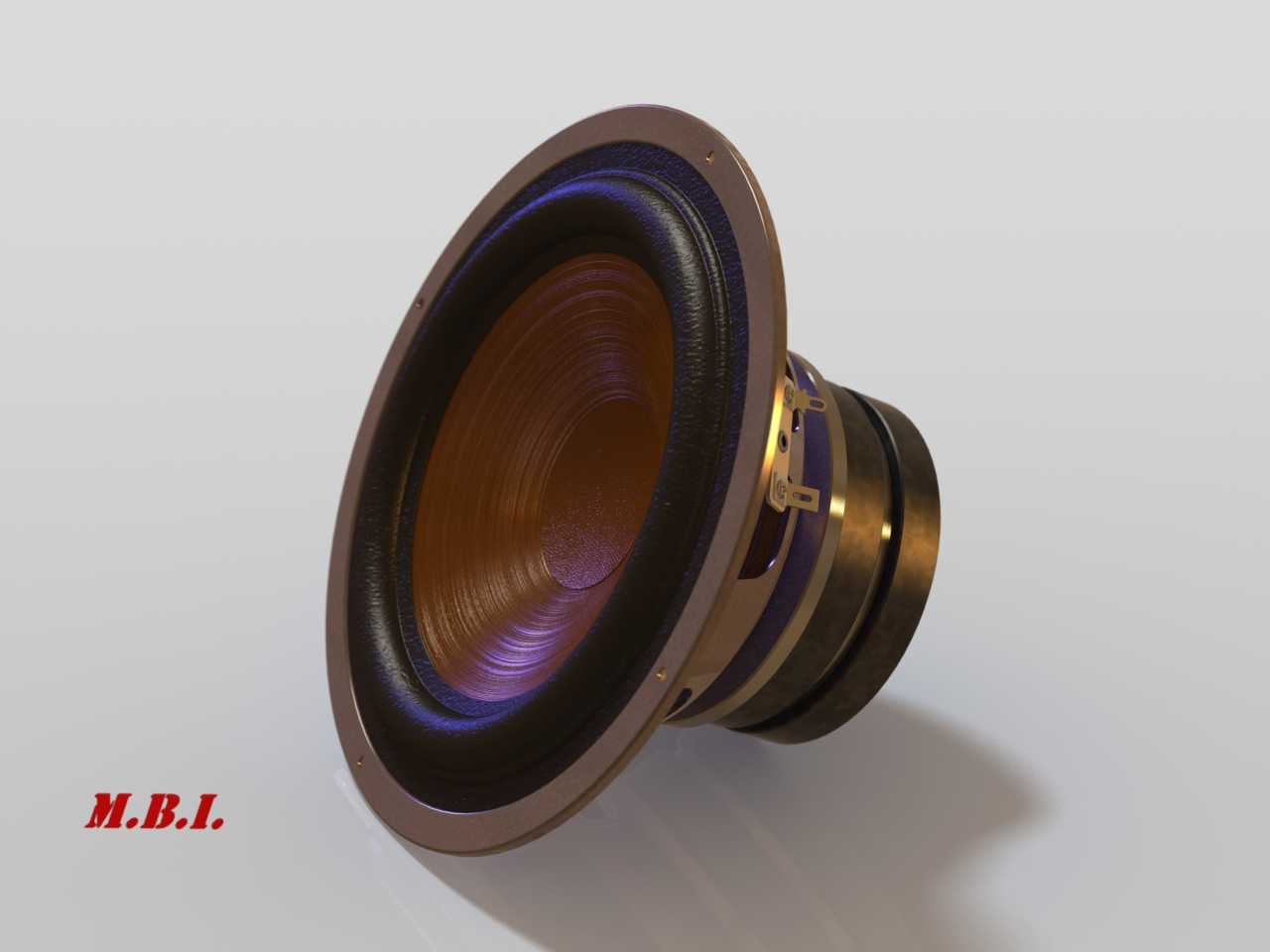

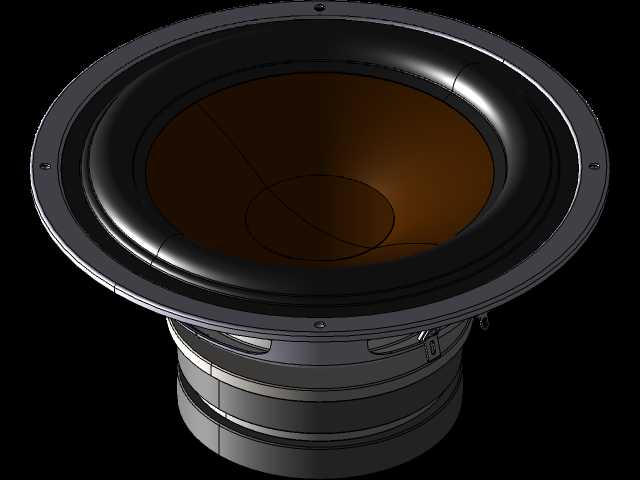

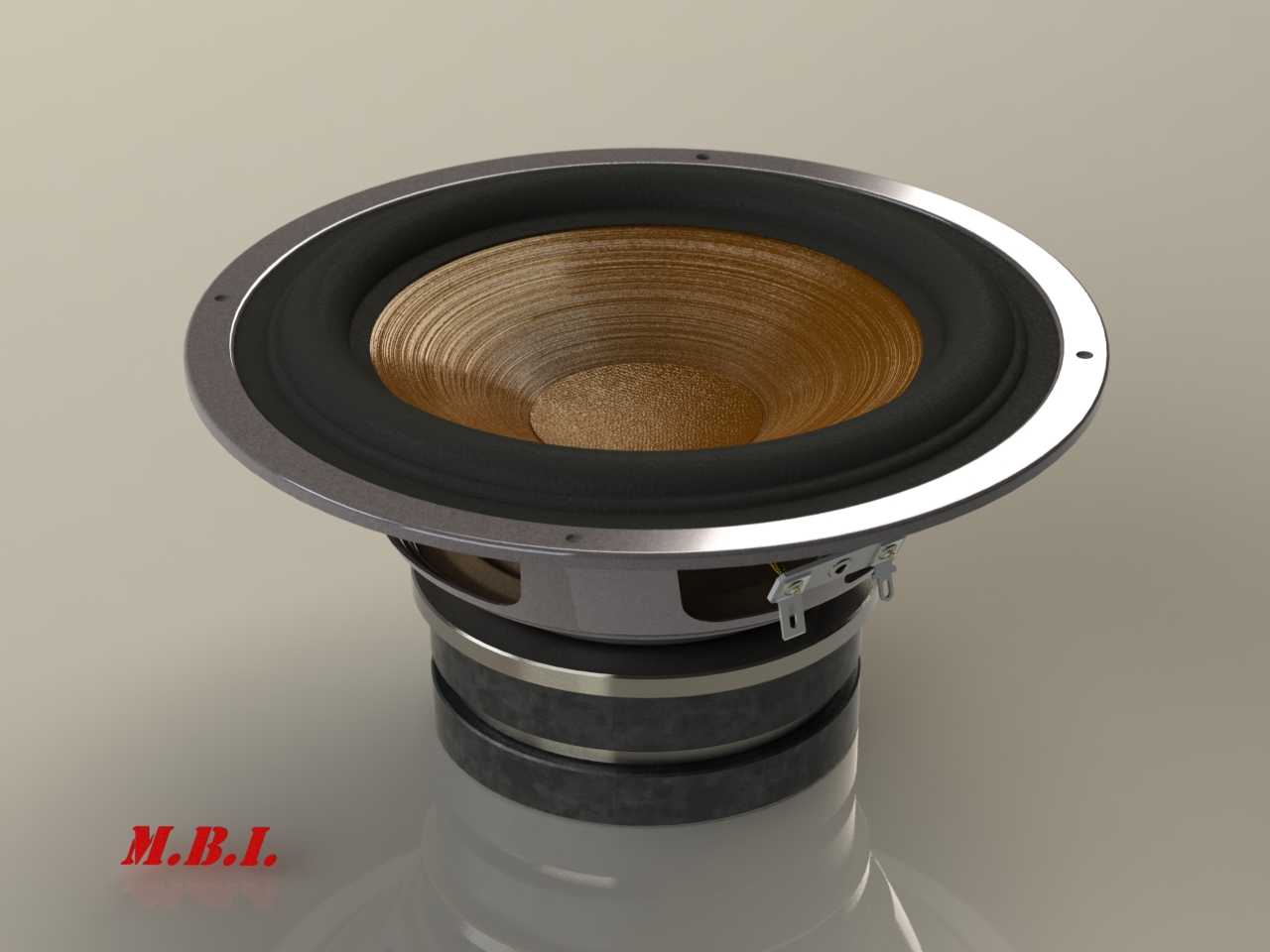

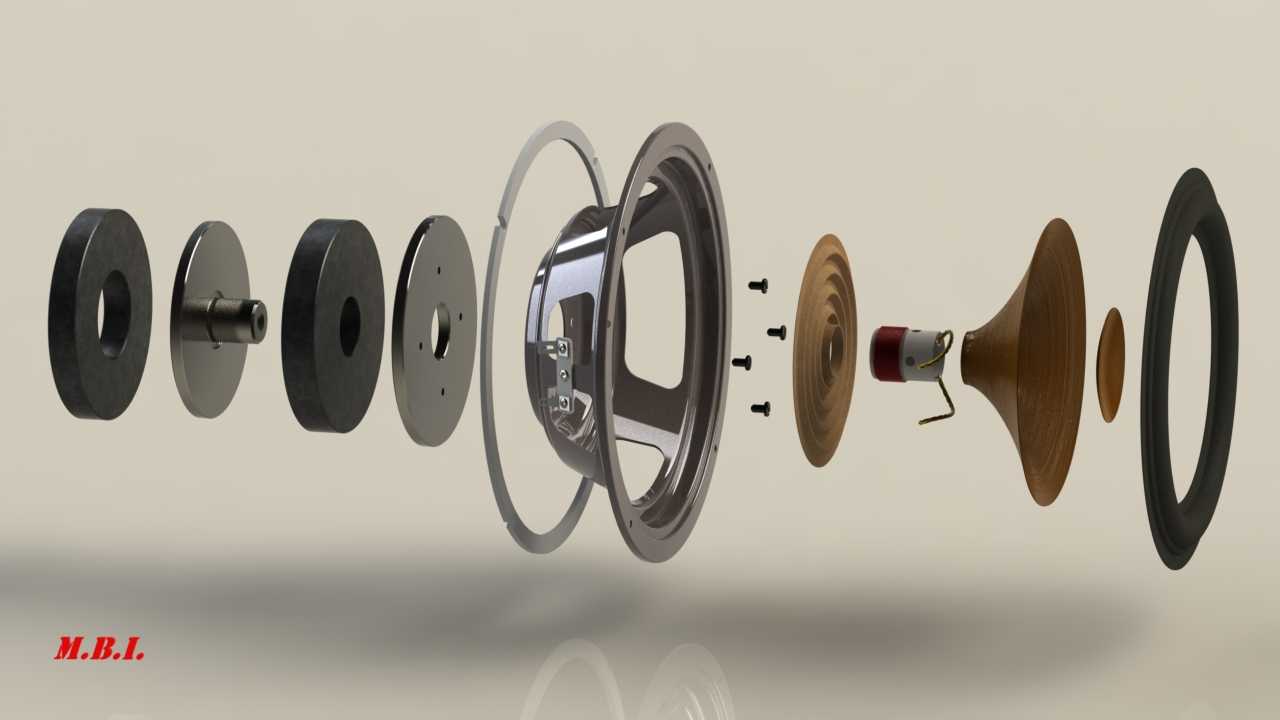

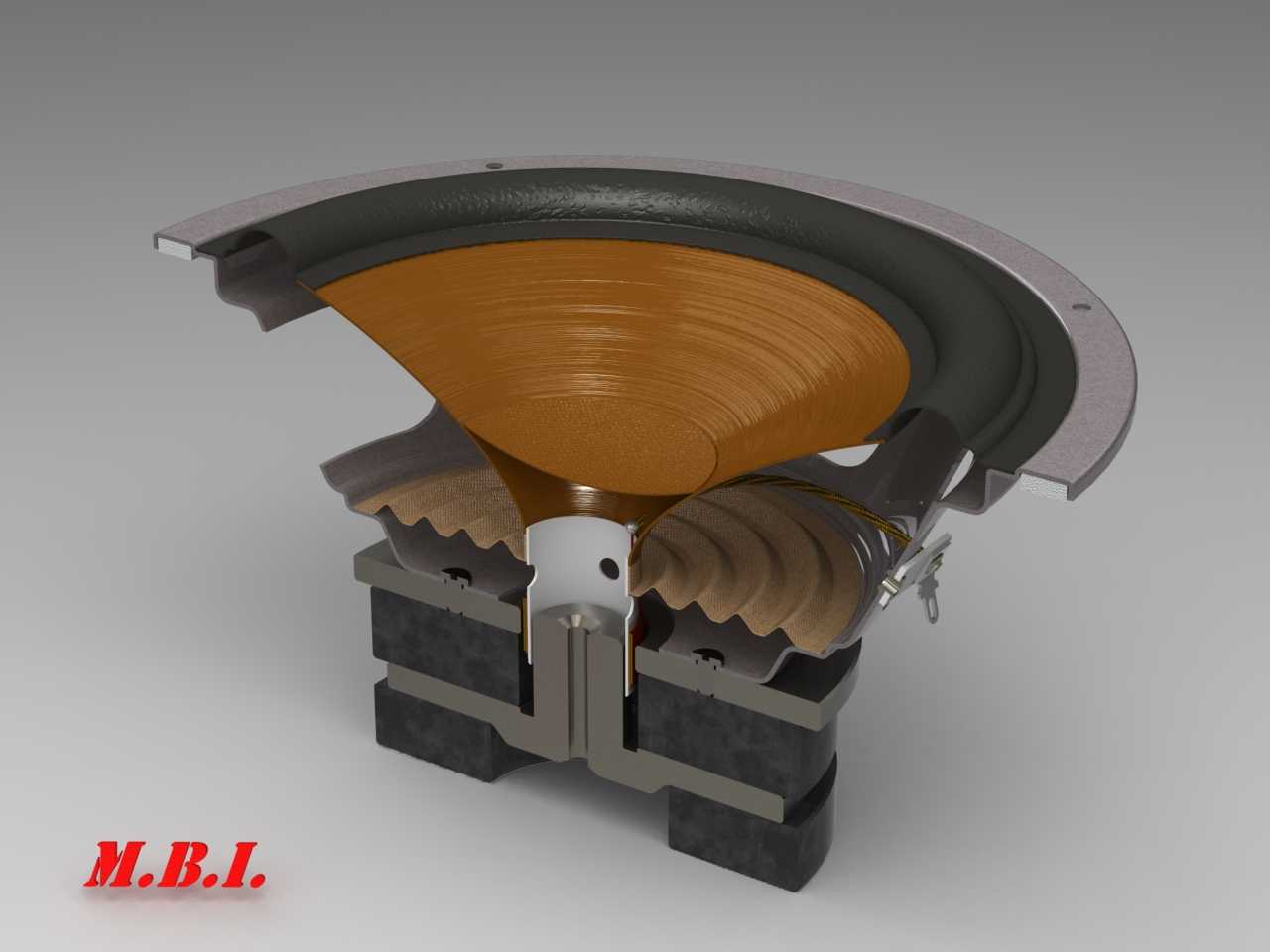

这款低音扬声器是家用HiFi音箱、专业舞台返听音箱、车载音响系统、嵌入式家庭影院套装中的核心发声组件，主要承担音频信号中低频段的声波重放任务，能够还原鼓点、贝斯、大提琴等低音乐器的厚重质感，补足全频音箱的低频下潜短板，让整体听感更具氛围感与冲击力，是整套音响系统中决定低频表现的核心部件。从爆炸视图可以清晰看到整只扬声器的完整装配逻辑，设计上采用了成熟的动圈式发声结构，从后到前依次排布了后端定心支片固定压环、阻尼调节华司、主磁钢、T型导磁轭、定心支片、音圈组件、锥形纸盆振膜、折环、前安装压边、盆架固定螺丝等核心部件，各部件之间的配合公差经过精准调校，既保证装配后整体结构的稳固性，又能让振动组件在工作时保持顺畅的轴向运动，避免出现擦圈、异响等故障。这款扬声器的标称口径为6.5英寸，也就是165mm，属于音响领域应用最广泛的中低音单元尺寸，安装时需要在音箱面板上开设对应尺寸的安装孔，盆架上预留的固定孔位符合行业通用安装标准，能够适配绝大多数同规格的音箱箱体安装位，不需要额外做开孔改装。磁路部分采用了大体积的铁氧体主磁钢搭配上下导磁板的设计，能够提供均匀且充足的磁隙磁场，让音圈在磁隙中获得足够的驱动力，保证大动态信号输入时的振膜控制力，减少低频失真。振膜采用了添加木质纤维的混合纸浆材质，这种材质的内阻尼特性优秀，能够有效抑制振膜工作时产生的分割振动，让低频回放更加干净紧实，不会出现松散浑浊的听感；边缘搭配的橡胶折环拥有合适的顺性与耐用性，既能够为振膜提供足够的往复运动行程，又能长期耐受高低温、潮湿等复杂使用环境，延缓橡胶老化速度，延长单元的使用寿命。定心支片采用了高强度的浸胶织物材质，能够精准约束音圈的运动轨迹，保证音圈始终在磁隙中心位置做轴向运动，即使在大音量长时间工作的状态下，也不会出现音圈偏移蹭磁的问题，大幅提升单元的工作稳定性与过载能力。在实际的音箱设计应用中，这款单元可以搭配密闭式或者倒相式箱体使用，设计人员可以根据目标频响参数调整箱体容积与倒相管尺寸，让单元的性能得到充分发挥，既可以作为两分频音箱的中低音单元搭配球顶高音使用，也可以作为三分频系统中的纯低音单元，配合中音与高音单元实现全频段的高保真声音重放，广泛适配家用桌面音箱、落地式主音箱、车载改装音响、小型专业扩声音箱等多种产品场景。
