6SN7型音频电子管精细结构建模

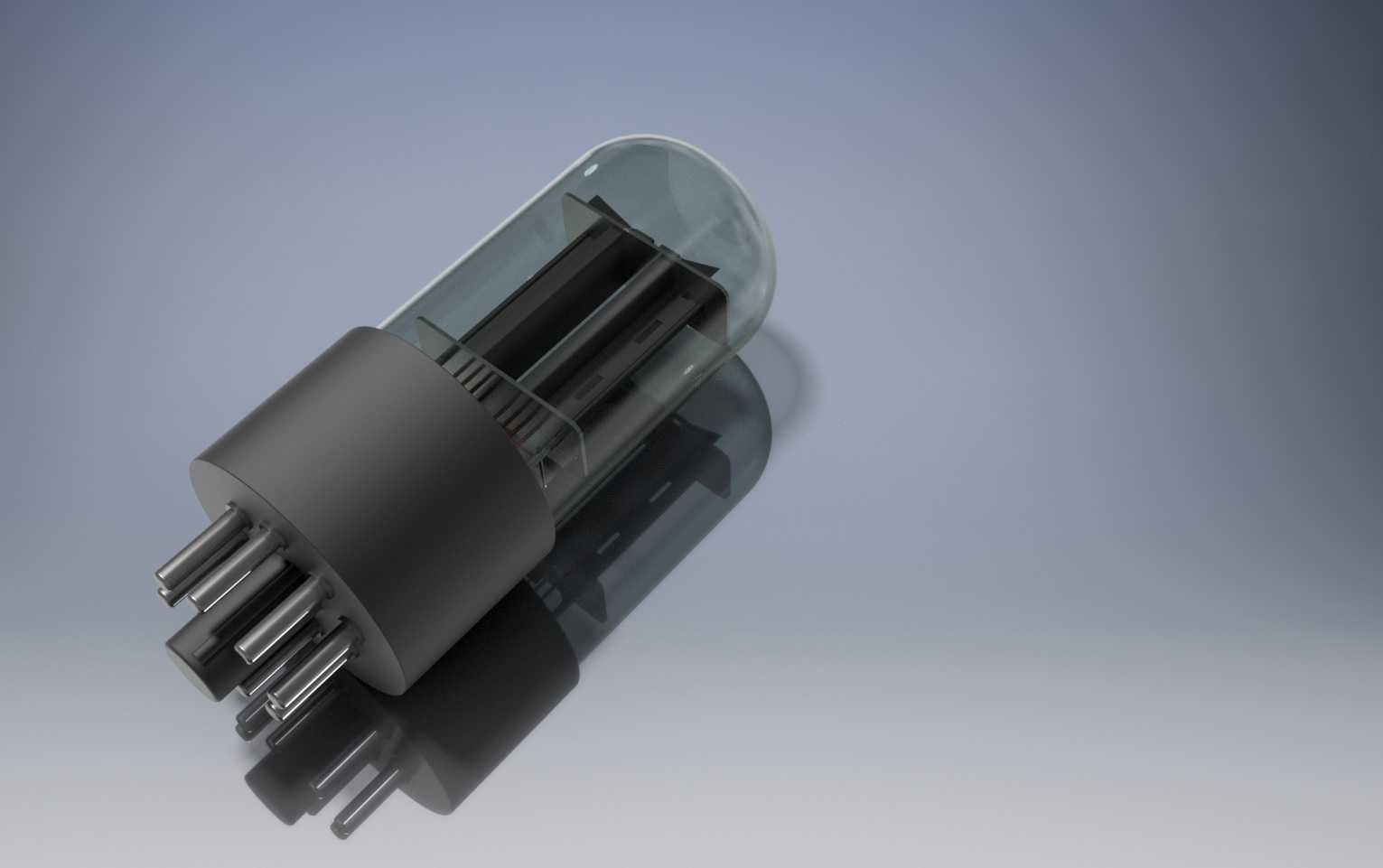

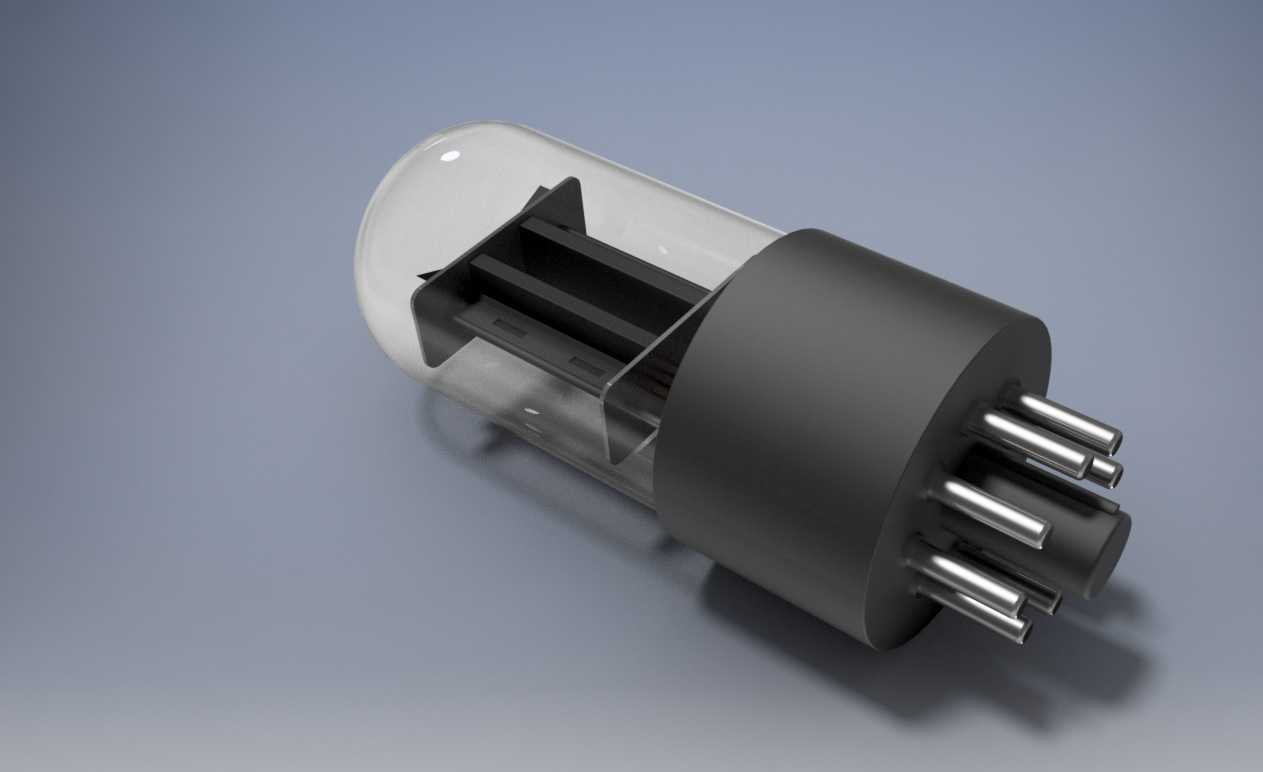

本次建模的6SN7型电子管，是音频放大领域应用极为广泛的真空电子器件，常作为前级电压放大元件搭载于高端胆机功放、专业音频前置放大器、高保真音响设备中，也可在部分老式测试仪器、工业信号调理电路中作为信号放大核心部件使用，凭借温润的音色表现与稳定的放大性能，至今仍是音频发烧友自制、改装音响设备时的核心选用元件。该电子管的结构设计完全遵循实物的功能逻辑，外部采用高透玻璃管壳作为真空密封腔体，既可以隔绝外部空气避免内部电极氧化，也能直观呈现内部电极排布结构；管身下部采用黑色电木材质基座，具备优秀的绝缘性能与结构强度，基座底部伸出八根金属插脚，引脚排布严格遵循八脚管的标准间距规范，可直接适配通用八脚电子管管座，安装时无需额外调整引脚位置，插脚采用镀镍金属材质，具备良好的导电性与抗氧化能力，长期插拔使用也能保持稳定的接触性能。内部结构建模还原了双三极管的独立电极组，两组阴极、栅极、阳极结构对称排布，通过金属支撑构件固定在管芯支架上，各电极之间的间距严格按照实物参数设置，保证电场分布与实际器件一致，管壳与基座的衔接处做了密封压边结构还原，还原了真实电子管的封接工艺细节。在外形尺寸与安装边界上，模型严格参照量产6SN7电子管的实际尺寸制作，管身总长度、玻璃管壳直径、基座直径、引脚伸出长度、引脚中心距均符合行业通用标准，可直接用于胆机设备的整机布局设计、机箱内部空间校核，在进行胆机结构设计时，可直接将该模型导入装配环境，核对管身与周边变压器、电容、电阻等元件的安全间隙，避免出现安装干涉，同时也可用于电子管相关的教学演示、产品宣传渲染场景，清晰展示电子管的内部构造与外部装配特征。建模过程中对玻璃管壳的曲面做了连续顺滑处理，还原了玻璃管顶端的圆弧收边结构，对金属插脚的端部倒角、基座表面的脱模斜度都做了细节还原，保证模型在不同角度渲染时都能呈现出真实的材质质感与结构特征，内部电极的薄片结构、支撑云母片的定位缺口都做了精细复刻，能够完整呈现该款经典电子管的全部结构特点。
