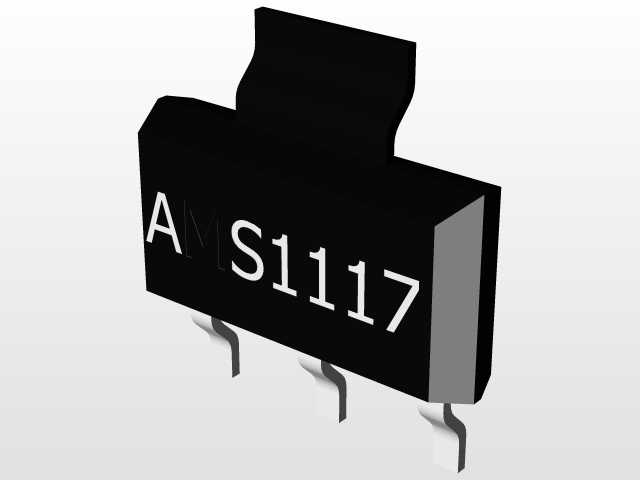

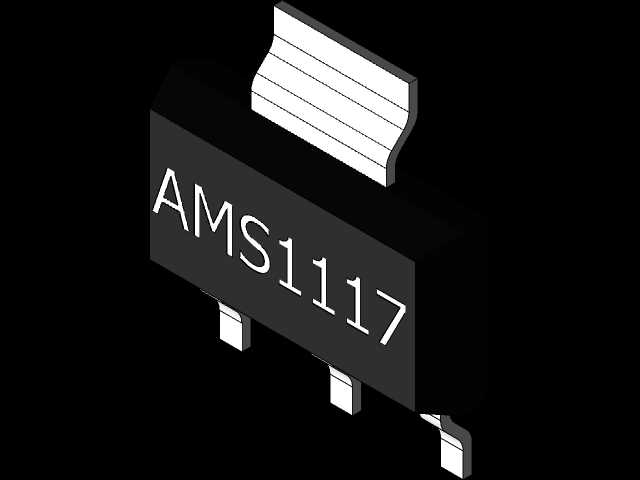

SOT-223封装AMS1117线性稳压器结构设计

这款线性稳压器三维结构，还原了SOT-223封装低压差线性调压芯片的完整实体特征，可直接用于各类电路板布局仿真、整机结构干涉校验、生产装配工艺模拟等工业设计场景。在消费电子、工业控制板卡、嵌入式开发模块、便携数码设备的电源回路中，这类稳压器是核心的电压转换器件，负责将前端输入的较高直流电压稳定转换为后端芯片所需的固定低压值，为MCU、传感器、接口芯片等负载提供纹波极低、稳定性优异的供电保障，避免电压波动造成的器件工作异常、数据丢失甚至硬件损坏问题。从功能特性来看，该款稳压器属于低压差线性调压器件，相比传统线性稳压器拥有更低的输入输出压差，在电池供电类场景下能够有效提升电能利用效率，减少稳压过程中的无功损耗，自身集成过流保护、过热关断的可靠性设计，在输出短路、环境温度超限时能够主动切断输出回路，避免器件自身及后端负载出现不可逆损坏。在设计思路上，模型严格遵循SOT-223封装的行业通用规范，主体塑封部分采用方正的梯台造型，既兼顾了半导体芯片塑封成型的工艺可行性，也为表面丝印标识预留了足够的平整区域；引脚部分按照标准引脚间距设计，三个功率引脚与一个散热延伸引脚的排布完全匹配量产SMT贴装的焊盘尺寸要求，其中加宽的散热引脚直接与芯片内部散热基板连通，能够在工作时将芯片核心产生的热量快速传导到PCB铜箔上，大幅提升器件的持续带载能力。从外形尺寸与安装边界来看，模型完整还原了该封装器件的实际物理尺寸，塑封主体的长宽高、引脚伸出长度、引脚弯折弧度、各引脚之间的中心间距都与量产实物保持一致，在PCB布局阶段导入该模型，能够精准校验器件与周边电容、电阻、接插件等相邻元件的安全间距，避免出现贴装干涉、散热空间不足等问题；同时模型也还原了器件顶部的丝印标识区域特征，在生产装配环节的视觉校验流程中，可用于模拟AOI检测的识别点位，提前优化丝印位置与周边元件的遮挡关系，保障量产环节的检测通过率。
