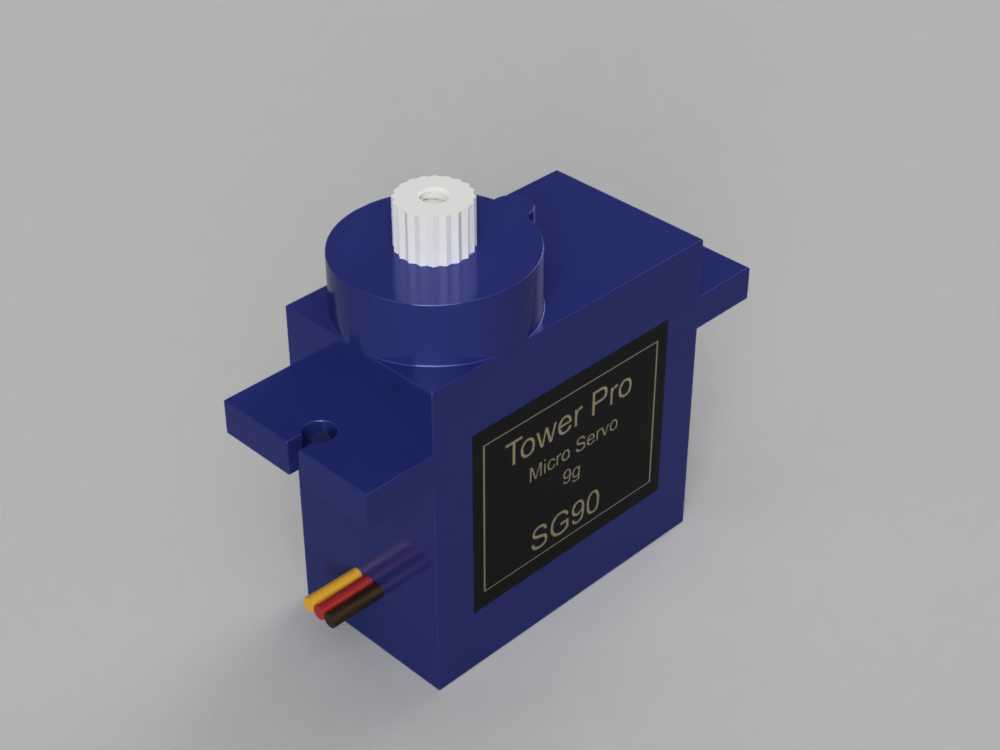

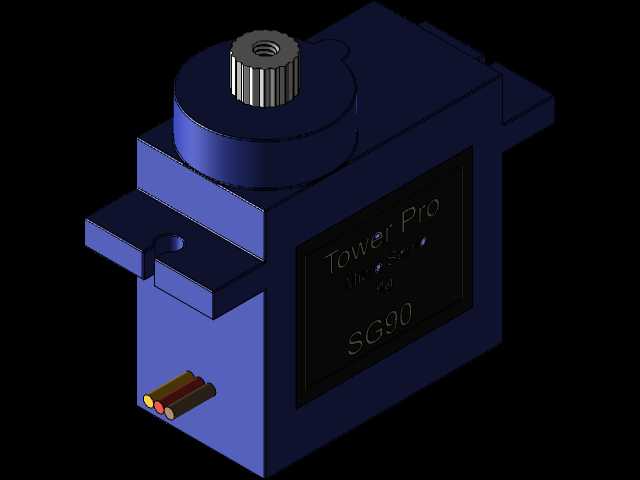

微型9g舵机高精度三维结构建模

这款微型舵机是小型运动控制场景中应用极为广泛的执行部件，常见于航模飞机舵面控制、小型机器人关节驱动、智能小车转向调节、创客教育类机械结构动作输出等场景，能够在紧凑的安装空间内提供精准的角度偏转控制，为各类小型自动化装置提供可靠的动作执行能力。从实际用途来看，这类9g规格的微型舵机主打轻载、小空间安装场景，相比大扭矩舵机体积重量大幅缩减，能够适配对负载重量有严格限制的小型设备，通过PWM信号控制输出轴在指定角度范围内转动，带动连接的结构件完成预设的偏转动作，实现方向调整、开关触发、姿态变换等功能，在消费级电子制作、小型智能硬件开发领域有着极高的普及度。在功能特性上，该舵机采用直流电机搭配减速齿轮组的结构设计，将电机的高速旋转通过多级齿轮减速转化为输出轴的大扭矩低速转动，输出端配备标准齿形的舵盘安装位，可适配不同规格的摇臂、连杆等传动配件，侧面引出的三色控制线分别对应电源、接地与信号输入，接线逻辑清晰便于快速集成到各类控制电路中，外壳带有对称的安装固定耳，可通过微型螺丝快速完成设备上的固定安装。从设计思路来看，建模过程完整还原了舵机的真实结构比例，外壳的分体式拼接结构、顶部输出轴的齿形细节、侧面出线的位置、安装耳的开孔尺寸都完全参照实物测绘参数制作，既还原了产品外观的标识细节，也保留了内部结构的装配逻辑，能够直观呈现舵机的整体构造与各部件的配合关系。外形尺寸与安装边界方面，该舵机主体为方正的小型块状结构，整体长宽高尺寸适配小型设备的紧凑安装需求，两侧安装耳的孔位间距、输出轴的中心高度、出线端的位置都严格遵循实物的安装规范，在进行配套结构设计时可直接参考该模型的尺寸参数预留安装空间，避免出现装配干涉问题，输出轴的转动范围覆盖常规使用的角度区间，建模时也预留了舵盘转动的空间余量，能够直观展示舵机工作时的运动边界，为配套的连杆、摇臂结构设计提供准确的参考依据，帮助设计者快速完成舵机与整体设备的装配适配，减少实物打样的调整次数。
