八层工业控制核心印刷电路板

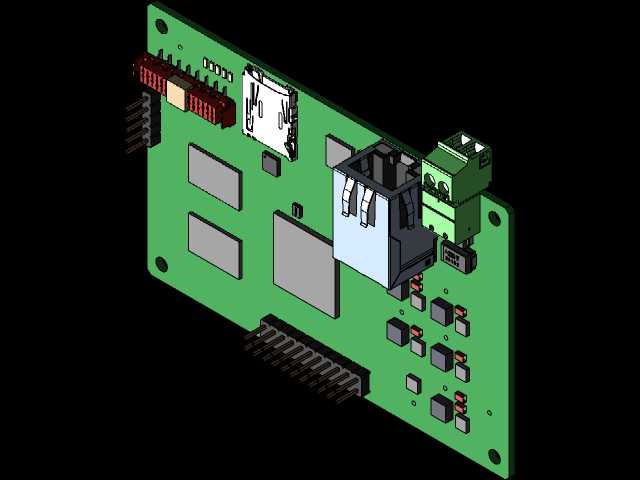

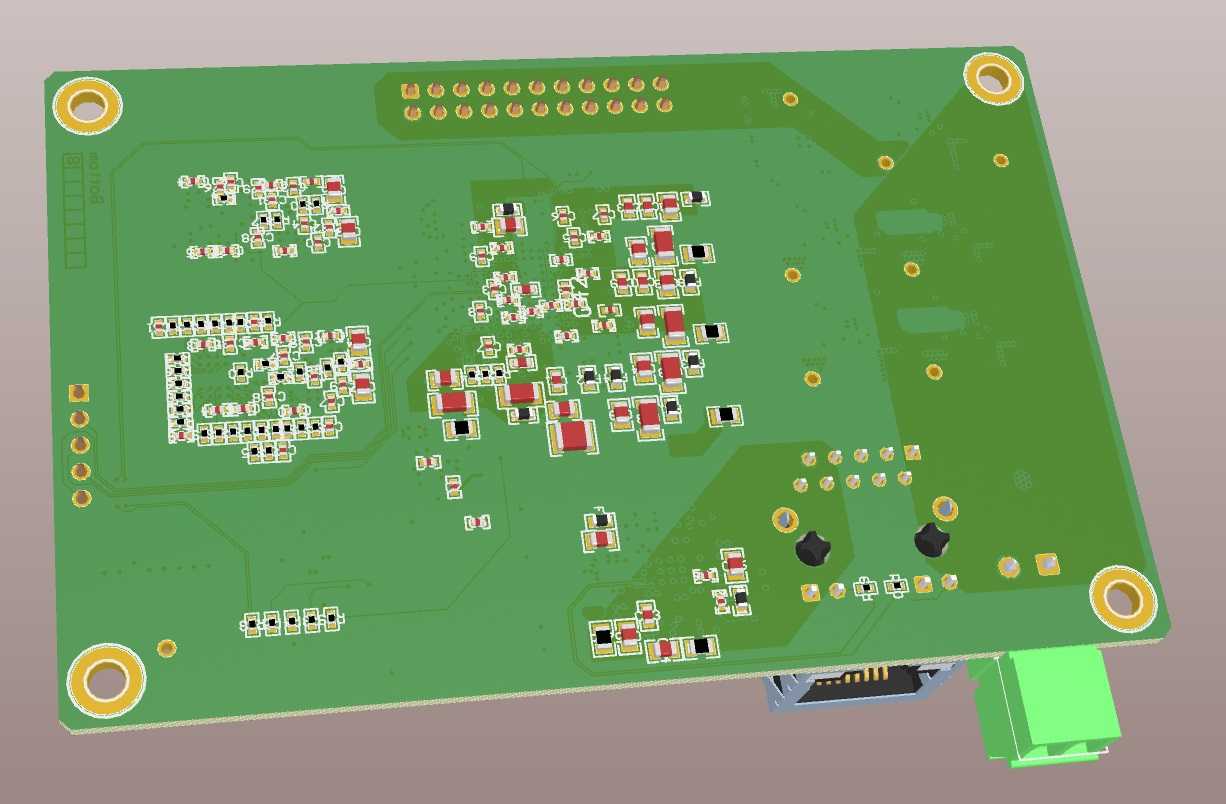

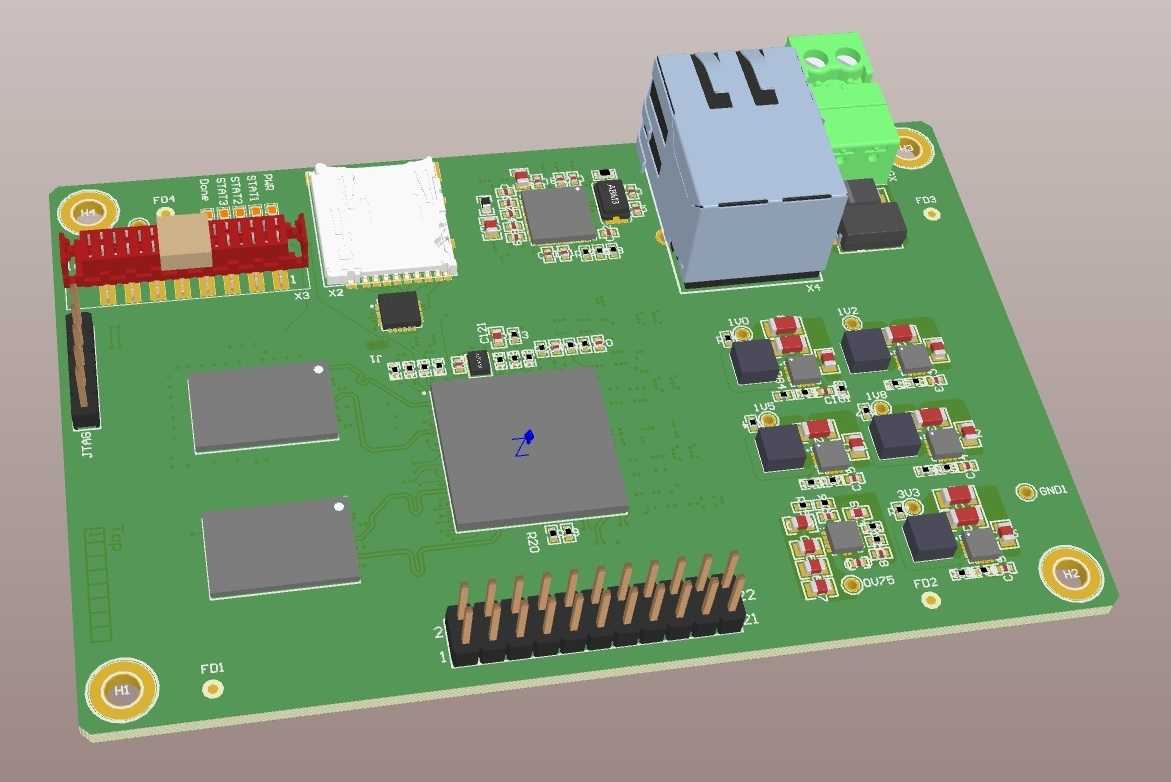

这款八层印刷电路板是面向工业控制、嵌入式数据采集场景打造的核心载板，主要承担工业设备内多源信号处理、外设接口扩展、核心运算单元承载的功能，可直接嵌入工业网关、边缘计算终端、小型工控设备内部，作为设备的信号交互与运算中枢使用。板体采用八层叠层设计思路，将电源层、接地层、高速信号层、低速信号层独立分层排布，有效规避不同信号间的串扰问题，保障高速数据传输过程中的信号完整性，同时多层叠层的结构也能提升板体自身的结构强度，适配工业场景下长期震动、温变幅度较大的使用环境。从布局设计来看，板体中央预留了核心主控芯片的焊接位，周边排布多组电源管理芯片、阻容元件与信号调理电路，可完成输入电源的稳压滤波、采集信号的放大调理、运算数据的高速传输功能；板体一侧集成了网口接口、绿色接线端子，可实现以太网数据通讯、外部电源接入与工业IO信号的直连，另一侧排布红色排座与长排针接口，可扩展外接功能模块，实现功能的灵活拓展。板体四角设置了金属化安装孔，可通过铜柱或螺丝直接固定在设备壳体的安装位上，安装孔的位置避开了板上所有元件的投影区域，不会出现安装干涉问题；板上所有元件的高度均做了统一管控，最高的网口元件高度不超过16mm，其余贴片元件高度均控制在5mm以内，可适配紧凑的设备内部安装空间，不会与设备外壳或其他内置模块产生空间冲突。布线过程中针对高速信号线路做了等长处理，电源线路做了加宽设计，大电流通路预留了足够的载流余量，接地层做了完整铺铜处理，既能提升板体的抗干扰能力，也能辅助板上发热元件的散热，保障板卡在长期连续运行状态下的稳定性。
