小型四旋翼无人机用MT2204无刷电机结构

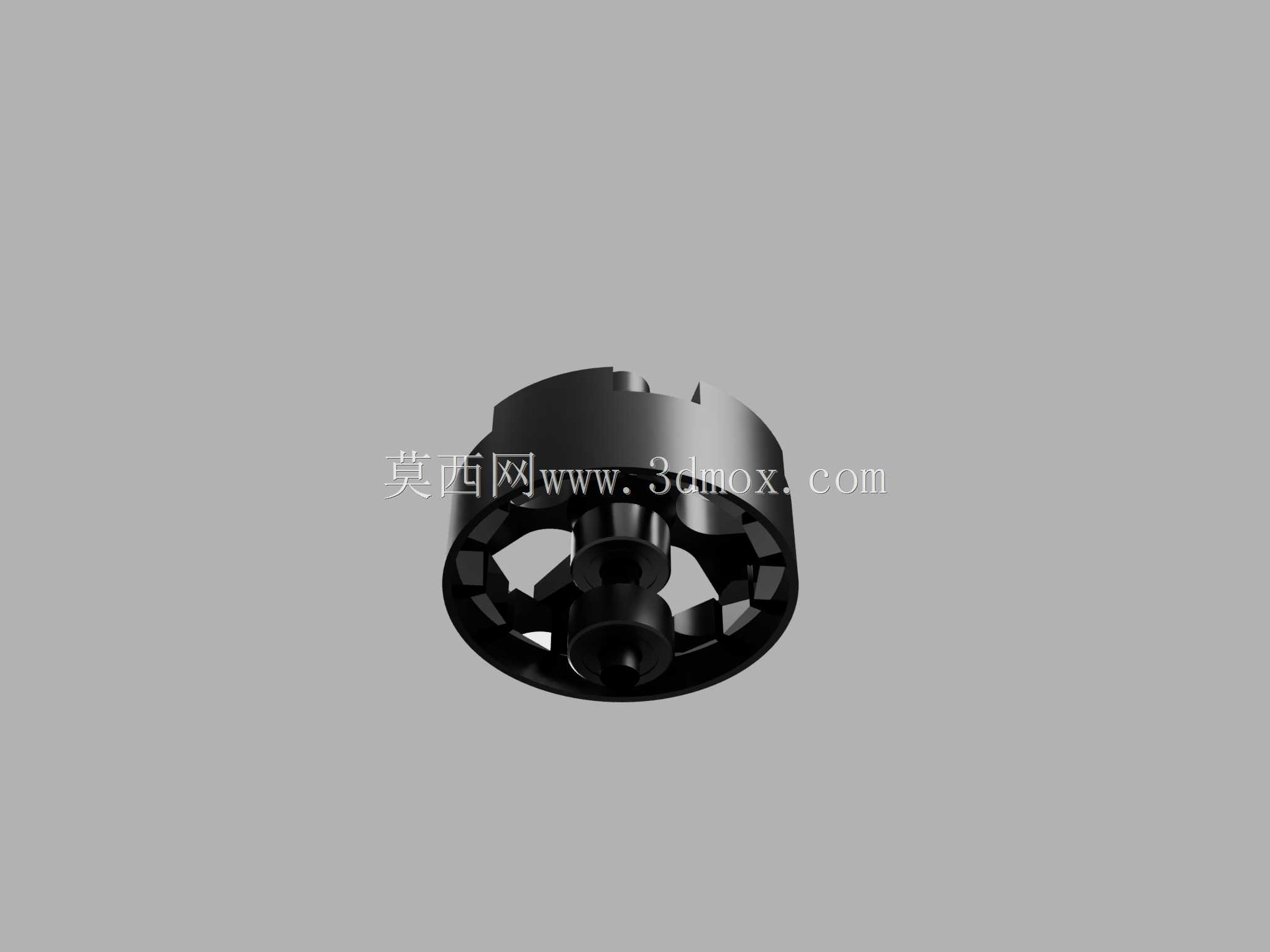

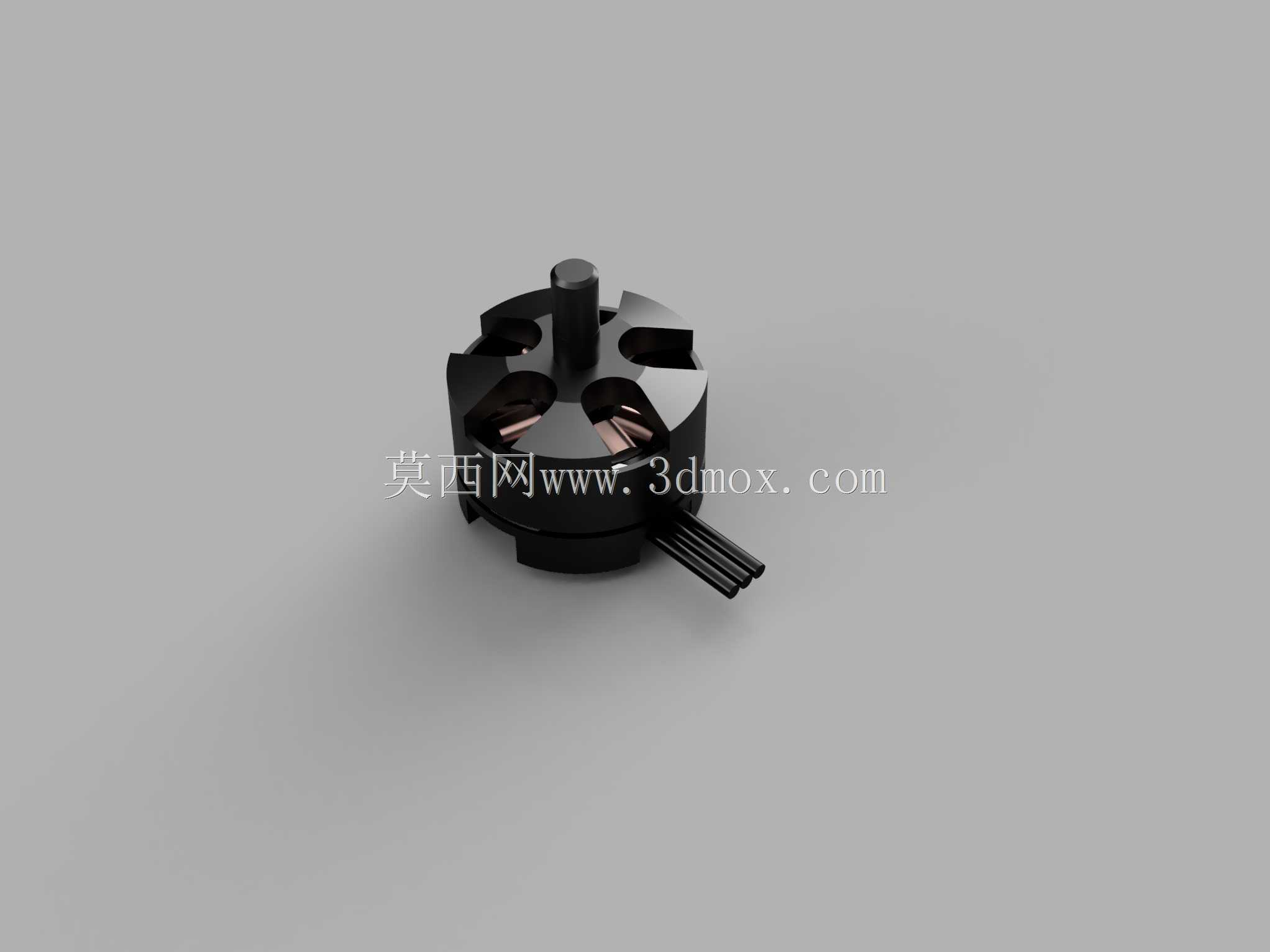

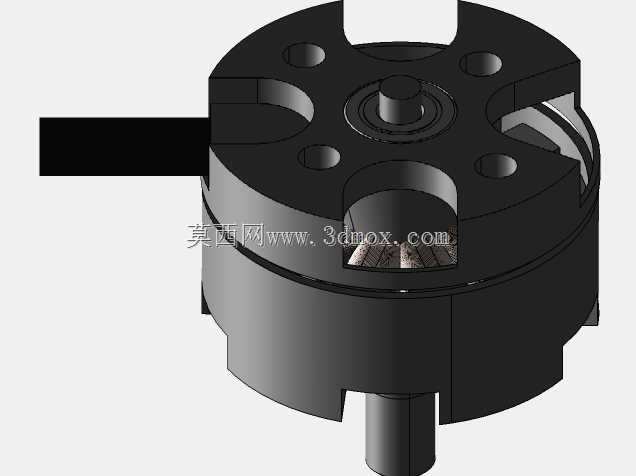

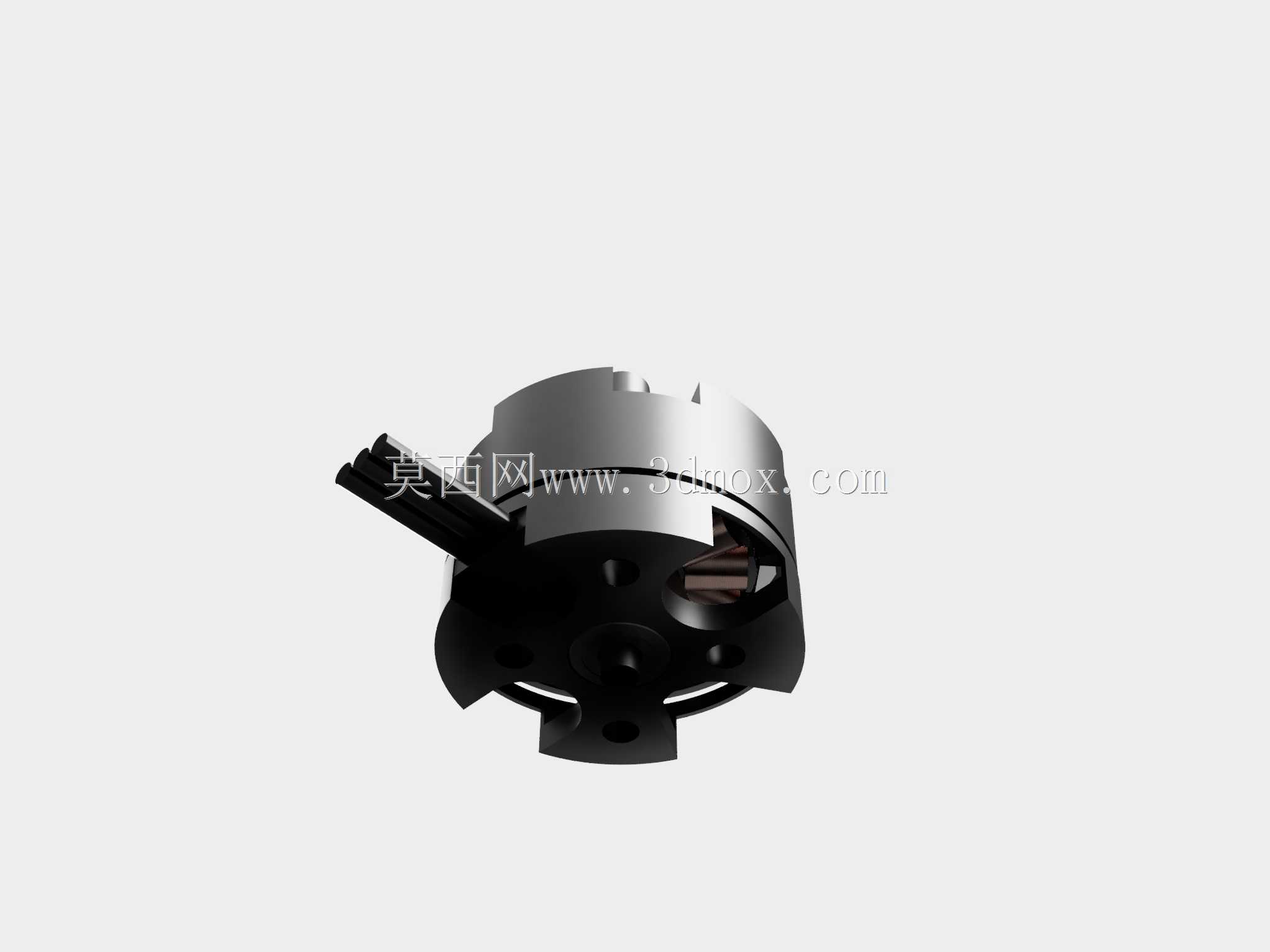

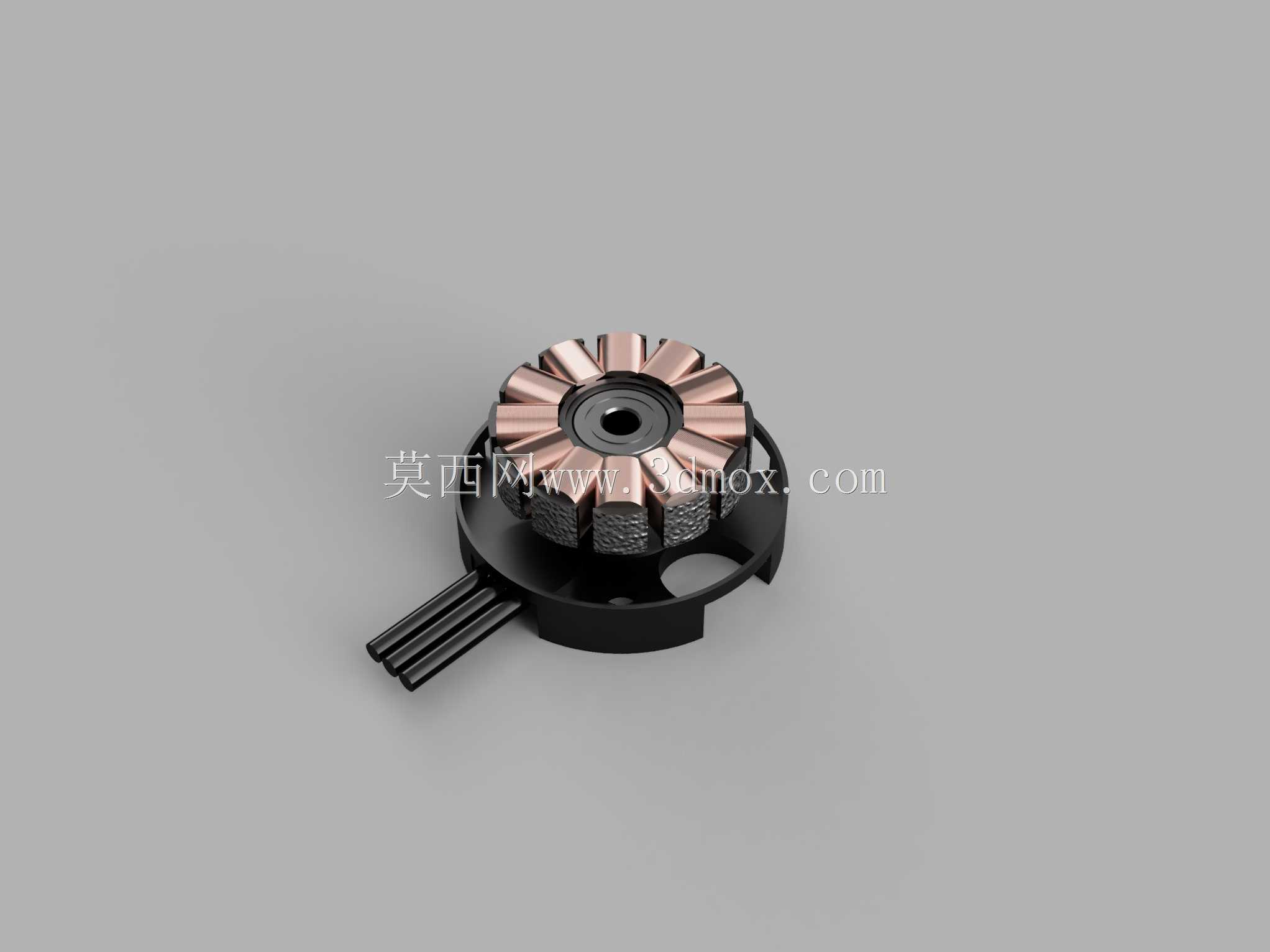

这款无刷电机主要适配小型四旋翼无人机这类低空微小型飞行器，作为核心动力输出部件，直接承担螺旋桨的驱动功能，为整机提供升力与姿态调整所需的扭矩输出，在穿越机、小型航拍无人机这类对自重、动力响应要求较高的机型上应用广泛。从结构设计来看，整体采用外转子结构布局，转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，能有效降低动力传递过程中的损耗，同时缩短整机轴向安装尺寸，适配小型飞行器紧凑的机臂安装空间。设计过程中优先保证了外部安装尺寸的匹配度，转子外壳的外径、底座安装孔位的间距、输出轴的直径与伸出长度，都严格参照市售同规格量产电机的实际安装边界做了还原，能直接适配常规的四旋翼机臂安装座，不需要额外修改安装结构即可完成装配。定子部分集中在中心区域，绕组出线从底座侧方引出，走线方向避开了安装孔位与螺旋桨旋转区域，避免飞行过程中出线被旋转部件剐蹭引发故障。转子外壳上预留了多道通风开槽，在电机高速旋转时能利用转子转动带动气流穿过定子绕组区域，带走持续运转产生的热量，避免长时间大油门输出时绕组过热导致的动力衰减。输出轴采用短轴设计，顶端直接匹配常用的微型螺旋桨锁紧结构，不需要额外加装转接件即可固定桨叶，减少了转动部件的额外重量，降低了转动惯量，让电机的油门响应速度更快，适配小型无人机灵活的姿态调整需求。底座的安装面做了平面度处理，和机臂安装座贴合时能保证同轴度，减少高速旋转时的径向跳动，降低运转过程中的振动传递到飞控系统，提升飞行过程中的姿态稳定性。这类小尺寸外转子无刷电机的KV值普遍较高，适配小直径螺旋桨使用，在轻量化的小型四旋翼机型上，能在较低的整机重量下提供足够的推重比，满足特技飞行、航拍悬停等不同工况下的动力需求。建模过程中还原了电机的外部装配细节，包括出线的防护结构、转子与底座的配合间隙、安装孔的倒角处理，都和实际量产产品的外部特征保持一致，可用于无人机整机装配的干涉检查、动力系统布局仿真，也能作为小型飞行器动力选型阶段的结构参考，帮助设计人员提前确认机臂安装空间、走线位置是否匹配，减少实物打样阶段的装配问题。
