赛普尔气动点焊工装夹具三维设计

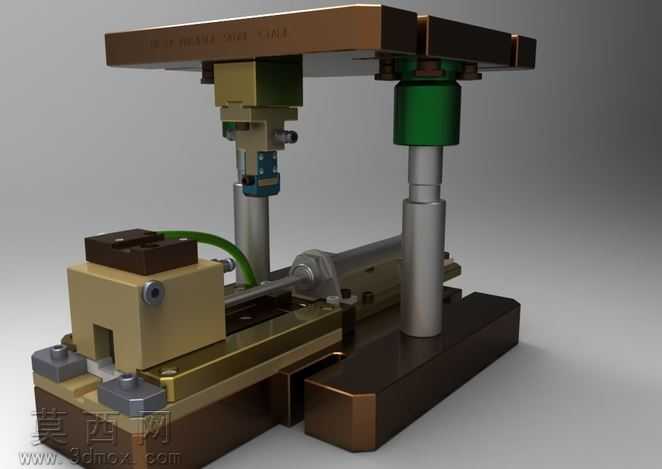

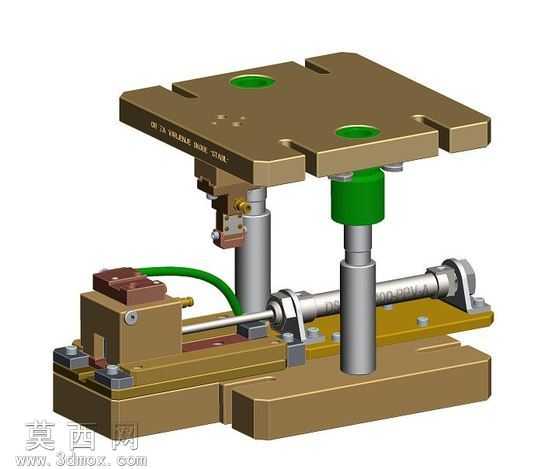

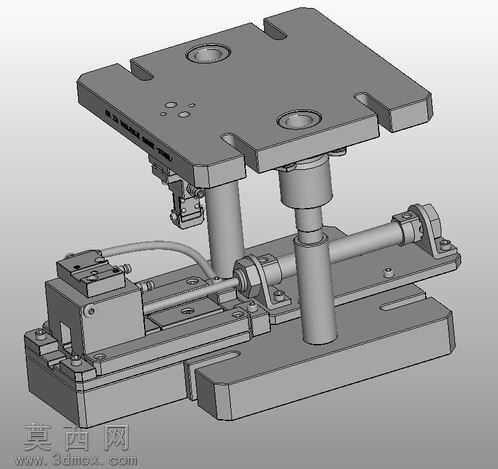

本作品为气动驱动式点焊工装夹具三维模型，整体采用上下分层的模块化结构设计，通过三维建模软件完成全参数化零件建模与整机装配，建模过程严格遵循机械设计公差配合规范，对所有活动部件预留合理的运动间隙，确保虚拟装配下无干涉、无错位问题。模型渲染阶段采用金属材质写实渲染方案，上下安装基板、支撑立柱、导向轴等承力部件赋予哑光棕褐色铸钢材质，还原铸造工装的厚重质感；气动管路采用亮面绿色橡胶材质，与金属基体形成清晰视觉区分；气缸活塞杆、导向轴套等运动部件赋予抛光金属材质，突出运动部件的精密属性；电极安装座采用红棕色绝缘电木材质，清晰区分功能部件的材质差异。结构设计上，下部为固定安装基座，设置有标准安装槽位用于工装在工作台面的锁紧固定，基座上集成水平布置的标准气缸组件，通过两根平行导向光轴实现水平方向的精准直线运动，气缸输出端连接工件定位夹紧模块，可实现待焊工件的快速装夹与精准定位；上部为焊头安装板，设置两个同轴安装孔用于点焊执行端的固定，上下模之间通过两根等高导向立柱实现合模导向，配合中部绿色缓冲限位柱，控制焊接下压行程，避免过压损伤工件。设计思路围绕点焊工序的高效装夹需求展开，采用气动驱动替代手动夹紧，大幅提升工件装夹效率，平行导向结构保证夹紧过程的运动精度，模块化的电极安装位可适配不同规格的点焊电极，兼顾工装的通用性与专用性，整体结构紧凑，受力路径清晰，所有紧固件、标准件均采用标准件库调用建模，还原真实工装的装配逻辑，可直接作为点焊工装设计的参考方案，用于焊接工序的工装开发、教学演示与结构验证。
