50卡尔BMG弹药重装操作工作台结构设计

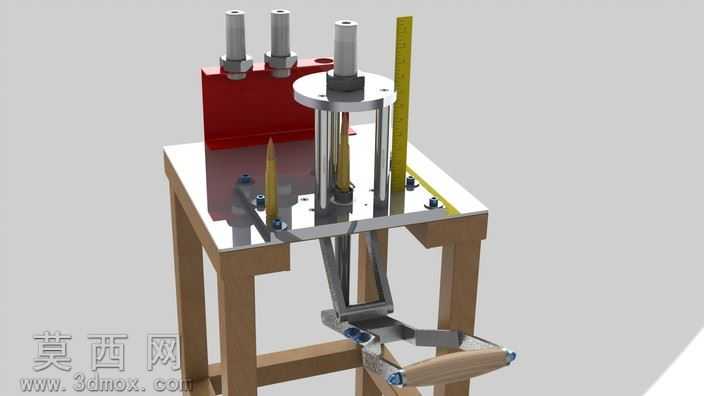

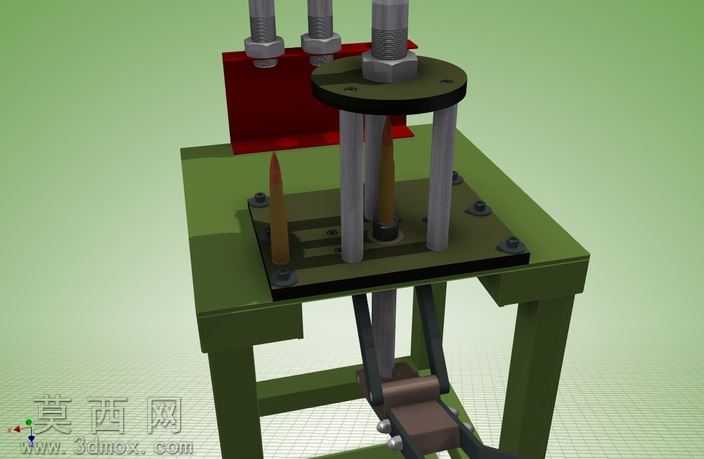

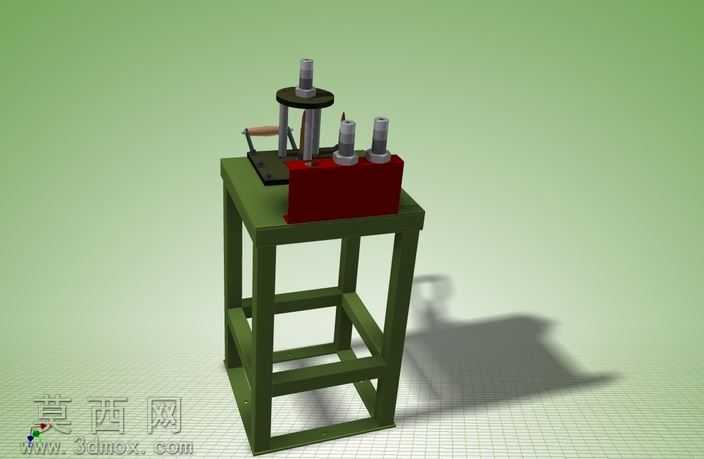

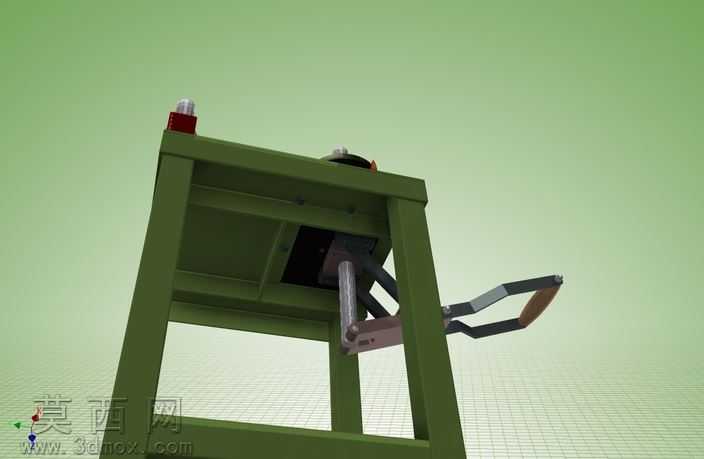

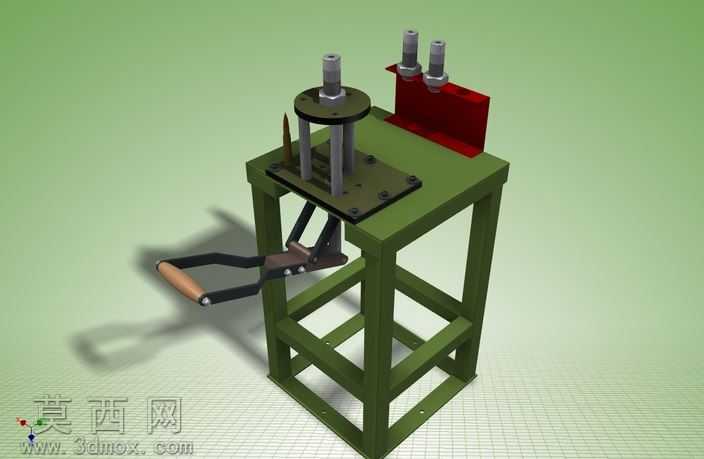

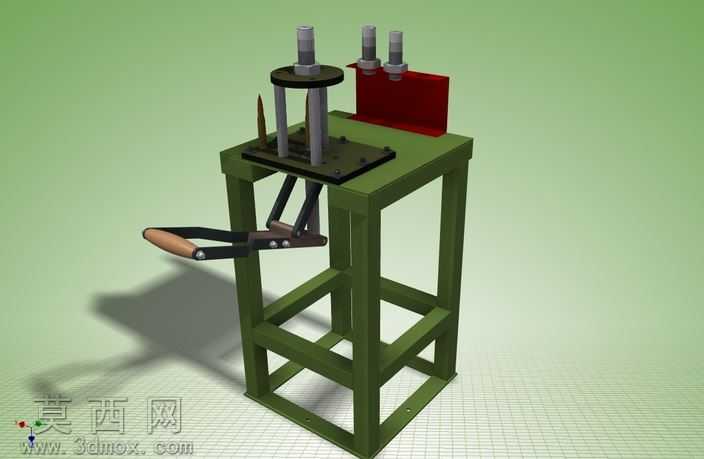

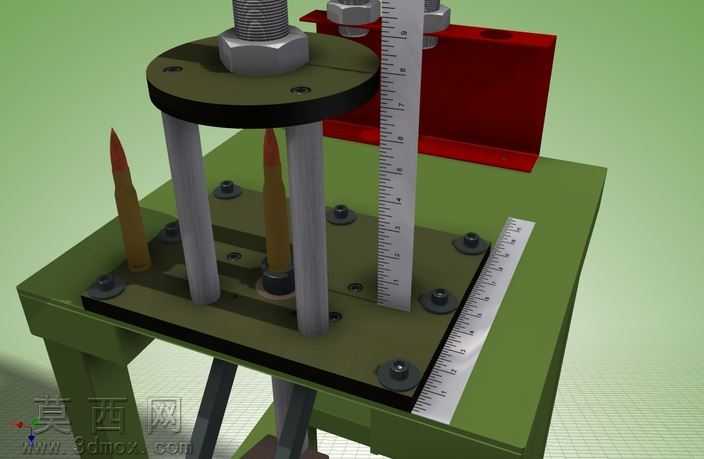

本作品为针对50CalBMG口径弹药重装作业设计的专用操作装置，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循实际手工弹药重装的操作逻辑与功能需求，对每一处装配结构都做了符合实际加工装配的约束设定，确保各运动部件无干涉、动作逻辑顺畅。整体装置以方管焊接搭建的立式框架台架为主体承载结构，台架采用军绿色哑光金属材质渲染，还原实际工装设备的涂装质感，框架采用多层横纵方管加固设计，底部预留充足的操作空间与配重承载能力，保证压装作业时整体结构的稳定性，不会因压装受力出现晃动偏移。台架上部设置核心压装作业机构，包含多组立式导向光轴，光轴表面做镀铬亮面金属材质处理，搭配可沿光轴上下滑动的压装平台，压装平台下方连接手动杠杆式施力结构，杠杆手柄包裹木质纹理的防滑握套，通过铰接连杆结构将人手的握力放大传递至压装工位，满足弹药重装过程中底火压装、弹头压入所需的稳定压力输出。台架上部一侧设置红色挡弹防护板，采用哑光金属红材质渲染，用于阻挡压装过程中可能出现的意外滑脱部件，提升操作安全性；台面上对应设置弹药定位工位，可精准固定50CalBMG弹壳的位置，保证压装过程中弹壳、弹头、底火的同轴度，避免压装偏斜导致的弹药报废或安全隐患。建模过程中对所有铰接转动部位都做了间隙配合的结构设计，还原实际销轴连接的装配关系，渲染阶段采用工作室渐变背景与软阴影设置，清晰呈现装置的整体结构与各部件的位置关系，材质区分明确：金属结构件根据功能不同分别做了喷漆、镀铬、发黑的不同质感表现，木质手柄做了自然的木纹纹理与哑光漆面效果，防护板做了金属烤漆的细腻质感，整体渲染效果真实直观，可直接用于重装作业工装的结构验证、加工参考与操作演示，完整还原了手工弹药重装工装的实用功能与结构特点，兼顾了操作的便捷性、结构的稳定性与使用的安全性。
