自行车车架组装焊接定位夹具设计

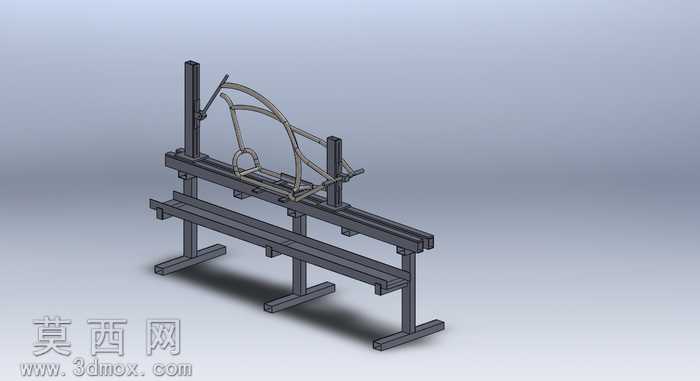

本模型为自行车车架组装焊接专用定位夹具，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械工装设计的公差配合要求，对每一处定位基准、装夹结构都做了精准的尺寸约束，确保模型可直接用于后续的工程出图与生产加工参考。模型渲染阶段采用了金属材质表现夹具的型钢主体，通过哑光灰的金属材质还原焊接工装的厚重质感，对定位立柱、压紧构件的边缘做了倒角光影处理，清晰呈现各部件的装配层级关系，避免结构遮挡导致的辨识度不足问题。从结构设计来看，该夹具采用双层型钢搭建底座框架，底部设置横向支撑脚保证整体放置稳定性，上层框架沿车架长度方向布置多组可调节定位立柱，对应自行车车架的头管、中管、后叉等关键焊接点位设置定位支撑结构，搭配快速压紧构件实现车架管件的快速装夹定位，所有定位构件的安装位置都预留了调节余量，可适配小范围尺寸差异的车架焊接作业。设计思路围绕家用小型焊接作业场景展开，摒弃了工业级焊接工装的复杂气动、液压压紧结构，全部采用手动调节、手动压紧的结构形式，整体构件拆分设计为可组装的单元模块，使用者可按照建模拆分的零件逐一加工后在家完成夹具的组装搭建，无需大型加工设备即可完成整套工装的制作。建模过程中对每一处连接孔位、装配贴合面都做了干涉检查，确保各活动部件运动无卡滞，定位基准与车架焊接的设计基准完全重合，有效控制焊接过程中的管件变形，保证车架焊接后的尺寸精度与形位公差符合使用要求，模型同时保留了各零件的参数化特征，方便使用者根据自身加工的车架尺寸调整定位点位，拓展夹具的适用范围。
