立式单开门低压电气控制柜结构设计

这款立式单开门低压电气控制柜，主要面向工业车间低压配电、小型设备集群供电控制、民用建筑配套配电等场景使用，可承担末端回路的通断控制、过载保护、短路防护等核心功能，适配常规三相四线制低压供电系统的部署需求。柜体采用立式落地安装结构，整体为封闭金属壳体设计，单开门结构预留了观察视窗，无需开门即可快速查看柜内核心元件的运行状态，日常运维时可直接开门操作内部元件，兼顾了防护性与运维便捷性。

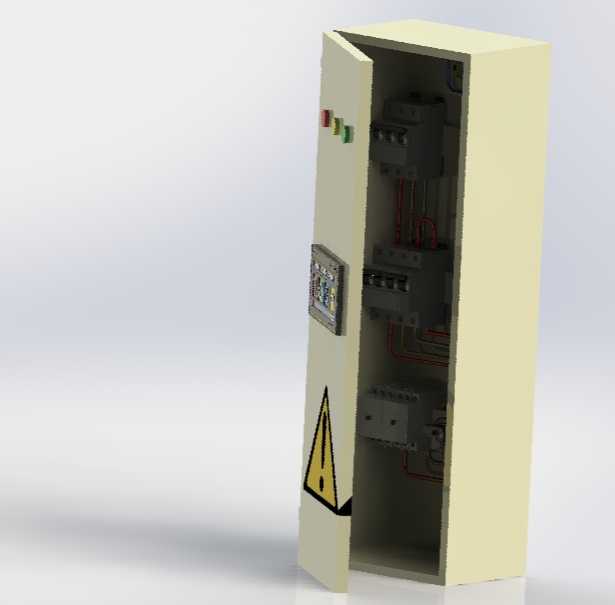

在内部结构设计上，柜内采用竖向分层排布的元件安装布局，从上至下依次布置进线端保护元件、分回路控制元件、出线端接线组件，不同层级之间预留了充足的布线空间，强电回路走线沿柜体侧边的布线槽规整排布，不同回路的线缆通过颜色区分走向，既避免了线缆交叉堆叠带来的散热隐患，也能降低后期线路排查、回路调整的操作难度。元件安装位采用标准化导轨固定设计，可根据实际回路需求灵活调整元件数量与规格，无需对柜体结构进行二次改造，适配不同配电容量的使用需求。

从安装边界来看，柜体深度适配常规墙面贴装或落地离墙安装的空间要求，开门操作时所需的前方预留空间符合低压配电设备的运维安全规范，柜体底部预留了进出线开孔位置，可适配下进下出、上进下出等多种布线方式，能够匹配不同施工现场的管线排布条件。柜体外壳采用金属板材弯折成型，接缝处做了贴合处理，可有效阻挡日常环境中的灰尘、飞溅水滴侵入柜内，适配普通工业厂房、商用配电间等常规室内使用场景的防护要求。

设计过程中充分考虑了元件的散热需求，竖向排布的元件之间预留了散热间隙，柜内上下空间形成自然通风的气流通道，避免元件密集排布导致的局部积热问题，保障长期运行时内部元件处于合理的工作温度区间。柜门与柜体之间采用合页连接，开关顺畅无卡顿，关闭后可通过配套锁具实现闭锁，避免非专业人员误操作带来的安全风险，整体结构在满足配电功能的前提下，尽可能压缩了柜体占用的空间体积，适合在空间有限的配电区域部署使用。
