集成线缆与元器件的工业电气柜结构设计

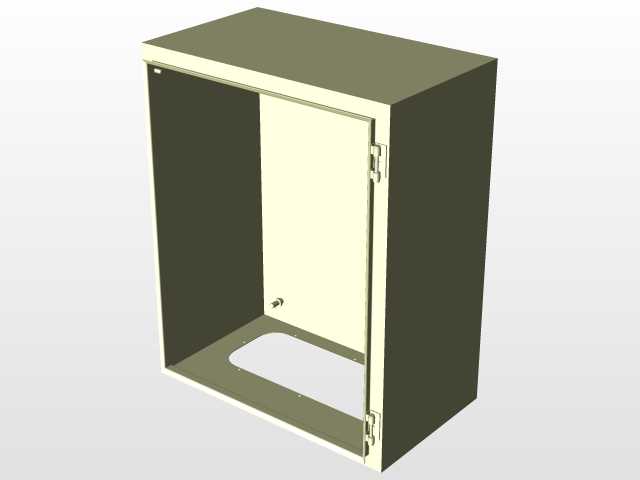

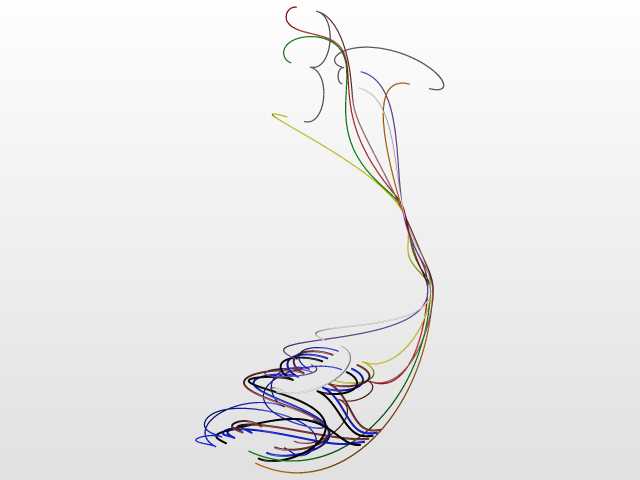

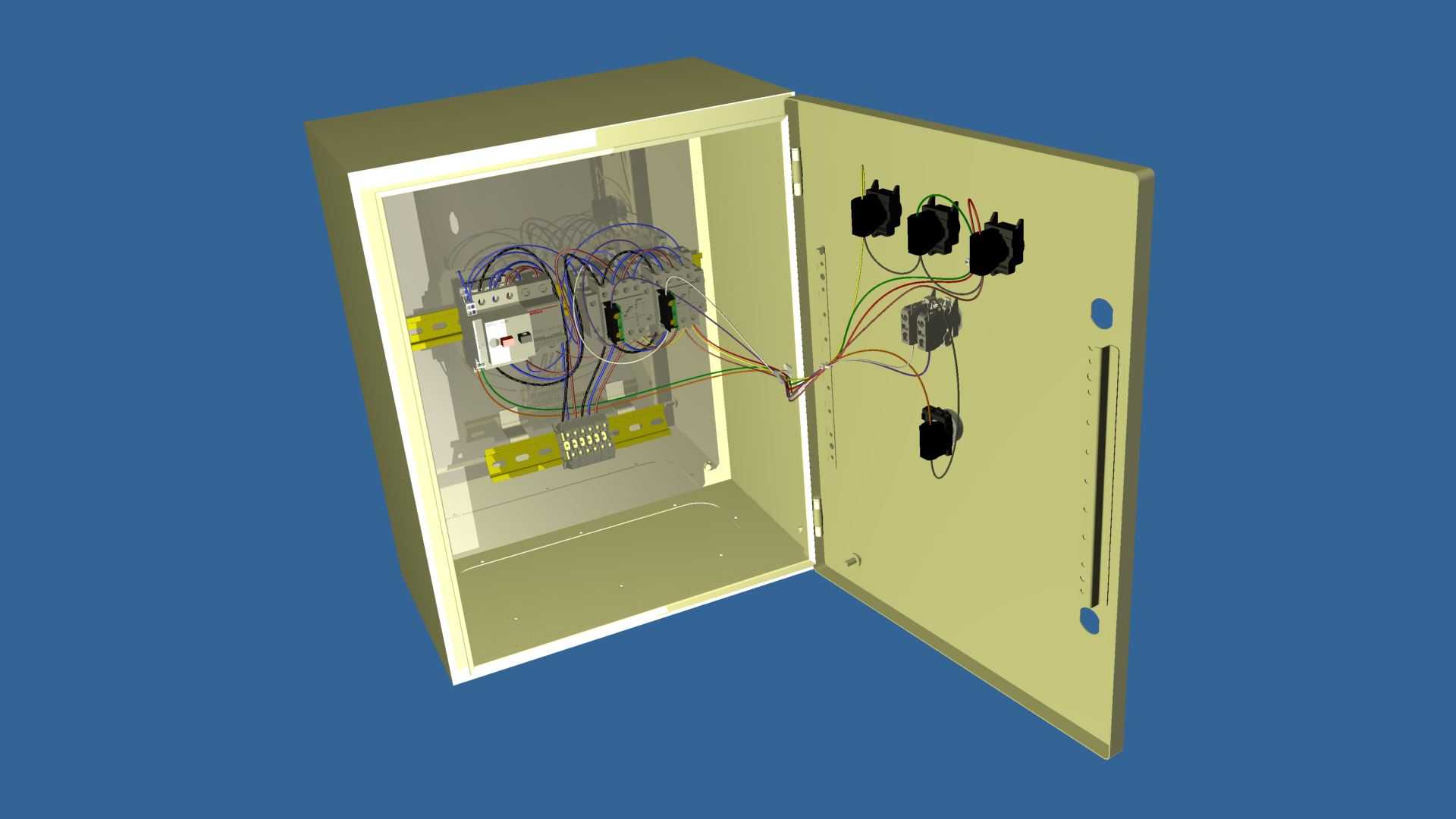

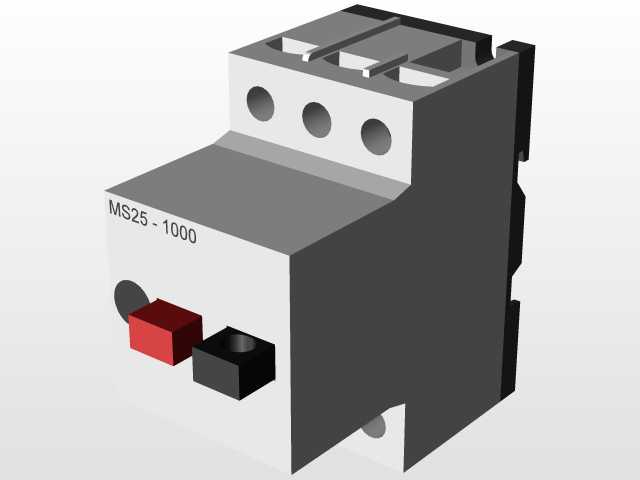

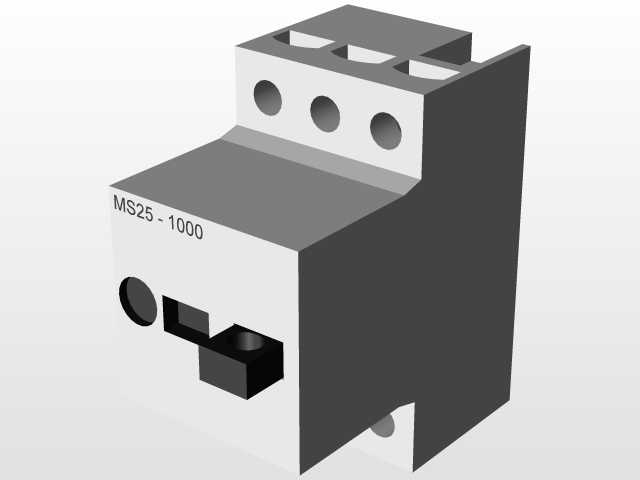

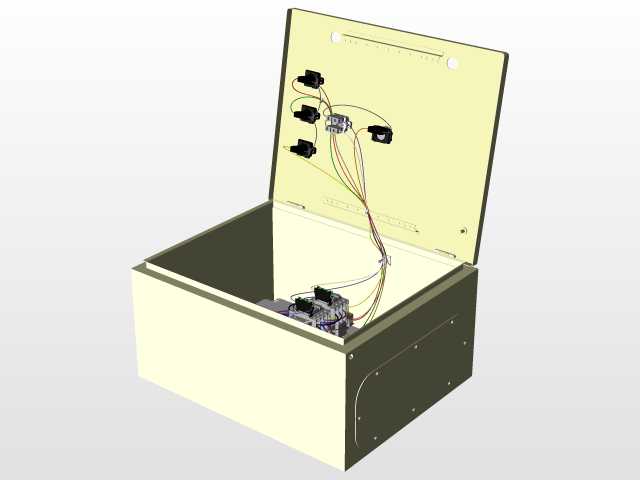

这款集成线缆与组件的电气柜，主要面向工业生产车间的设备配电、信号控制场景，可作为生产线单机设备、小型工位集群的配电控制载体，承担电能分配、回路保护、控制信号中转传输的核心作用，适配离散制造车间、自动化产线边、中小型设备集成的电控部署需求，能够在常规工业厂房环境下为下游用电设备提供稳定的配电支撑与线路防护。在实际生产场景中，这类电气柜可直接安装在设备旁侧的安装基板上，或是固定在车间立柱、设备机架的预留安装位，无需额外搭建大型电控室，能够大幅缩短现场布线的线缆长度，降低线路压降与信号干扰风险，同时柜内集成的预制线缆组件，可减少现场接线的工作量，提升设备部署的效率。从功能特性来看，这款电气柜采用安装底板承载所有电气组件的布局，将断路器、接触器、接线端子等核心电气元件按照电流回路走向依次排布，强电回路与弱电信号回路保持合理的间距，避免电磁干扰影响控制信号的稳定性；配套的电缆组件按照走线槽路径规划走向，每束线缆都预留了足够的弯曲半径，避免线缆过度弯折导致的线芯断裂、绝缘层破损问题，同时线缆的长度匹配组件之间的安装间距，不会出现冗余线缆堆积挤占柜内空间的情况，既方便后期检修排查线路，也能保障柜内空气流通顺畅，避免电气元件工作时积热引发故障。在设计思路上，这款电气柜优先考虑了现场安装与后期维护的便利性，所有电气组件的安装位置都预留了标准的操作空间，断路器操作手柄、接线端子的接线位都朝向便于人员操作的方向，无需拆卸其他组件即可完成常规的接线、调试、复位操作；安装底板采用标准化的安装孔位布局，兼容主流规格的电气元件安装尺寸，后期如果需要调整回路、更换元件，无需重新打孔加工底板，可直接适配同规格的替换元件。从安装边界与尺寸适配来看，这款电气柜的安装底板采用矩形平板结构，四个角位预留了固定安装孔，可直接通过螺栓固定在柜体内部的安装梁或是设备的预留安装面上，整体组件排布的高度不超过常规低压电气柜的允许安装高度，前后方向的组件突出量控制在安全距离内，不会与柜门、柜侧壁发生干涉，线缆的走线位置避开了安装孔位与柜体加强筋位置，安装时不会出现线缆被挤压破损的问题；柜内的组件排布按照电流大小从进线端到出线端依次排列，进线侧预留了足够的线缆引入空间，可适配不同直径的进线电缆，出线侧的端子排按照回路分组排布，每个回路的线缆都有清晰的走线路径，方便后期对应回路进行检修维护。整体结构设计兼顾了电气安全、安装便捷性与维护友好性，能够满足常规工业场景下的低压配电控制需求。
