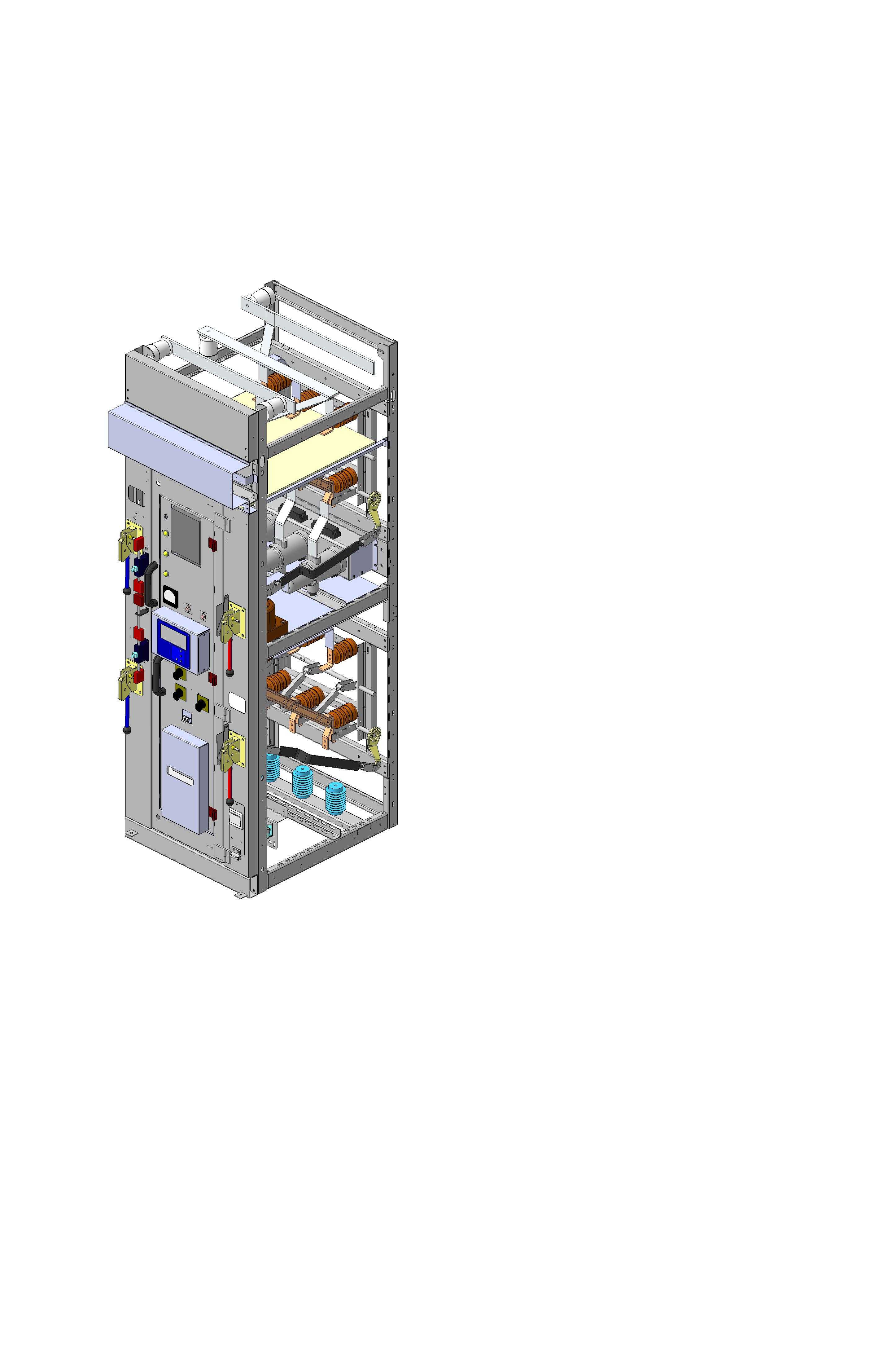

10kV真空断路器电池开关柜体结构设计

该设备主要应用于中压配电系统的电能通断控制场景，常见于工商业配电房、新能源储能场站、工业厂区变压配电环节，承担10kV电压等级下的电路开合、故障保护、电能分配的核心作用，是中压供配电链路里保障线路安全、实现可控供电的关键电气成套设备。设备集成了真空断路器本体、操作机构、检测元件、二次接线端子、进出线连接单元等多个功能模块，采用分层框架式布局，将高压主回路部分、操作传动部分、二次控制部分做了物理隔离，既避免高压区域对控制回路的电磁干扰，也预留了充足的检修操作空间，方便运维人员开展日常巡检、故障排查与元件更换作业。在功能设计上，该设备可实现电路的正常带载分合操作，在线路出现过载、短路、欠压等异常工况时，能够依托真空灭弧室的优异灭弧性能快速切断故障电流，防止故障范围扩大，保护后端用电设备与线路安全；同时柜体预留了与后台监控系统对接的接口，可实时上传设备运行状态、分合闸位置、故障告警等信号，适配智能化配电系统的远程运维需求。设计过程中充分考虑了电气安全距离要求，高压带电部件之间、带电部件与柜体外壳之间均预留了符合中压配电规范的安全间隙，框架采用标准化工业铝型材与钣金折弯件拼接而成，兼顾结构强度与装配便利性，柜体侧面预留了标准的进出线开孔位置，底部设置了固定安装底座，可直接通过膨胀螺栓与配电房的设备基础固定，安装边界适配行业通用的10kV开关柜并排安装要求，相邻柜体之间可通过标准连接件实现拼接，组成多回路配电阵列。柜体正面设置了操作面板、状态指示窗与手动操作机构的防护门，正常运行时防护门处于闭锁状态，避免无关人员误触高压部件，检修时可通过专用工具解锁，开展手动分合闸、机构调试等作业；柜体内部的元件安装位均采用可调节的安装导轨设计，可根据实际项目的元件选型需求灵活调整安装位置，适配不同品牌、不同规格的真空断路器与配套辅件的装配需求，整体结构兼顾了标准化通用属性与项目定制的调整空间。
