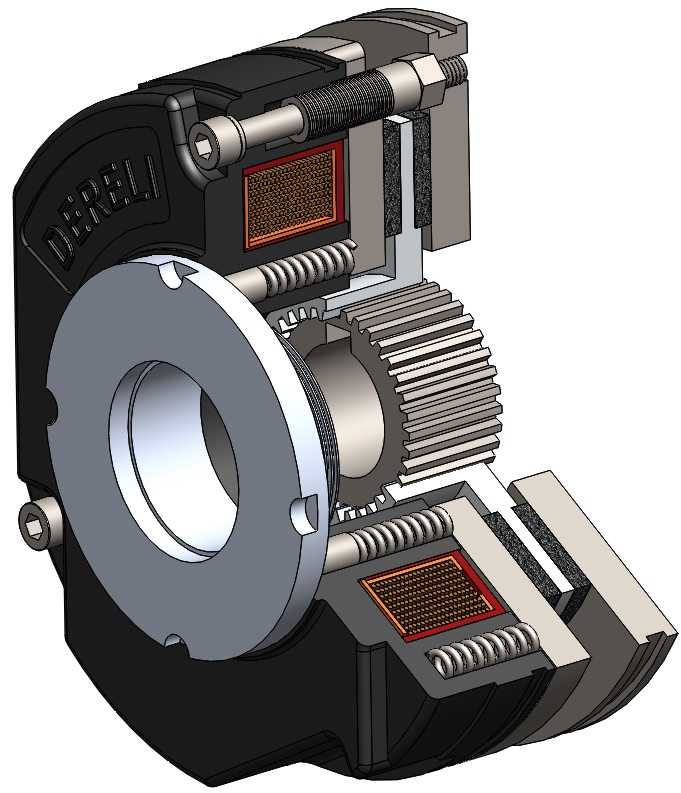

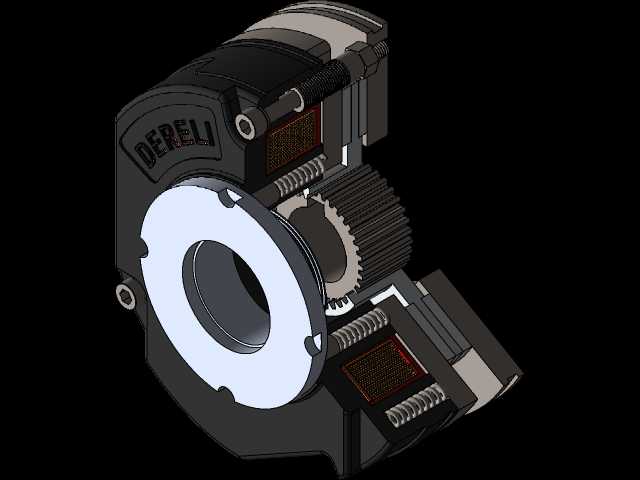

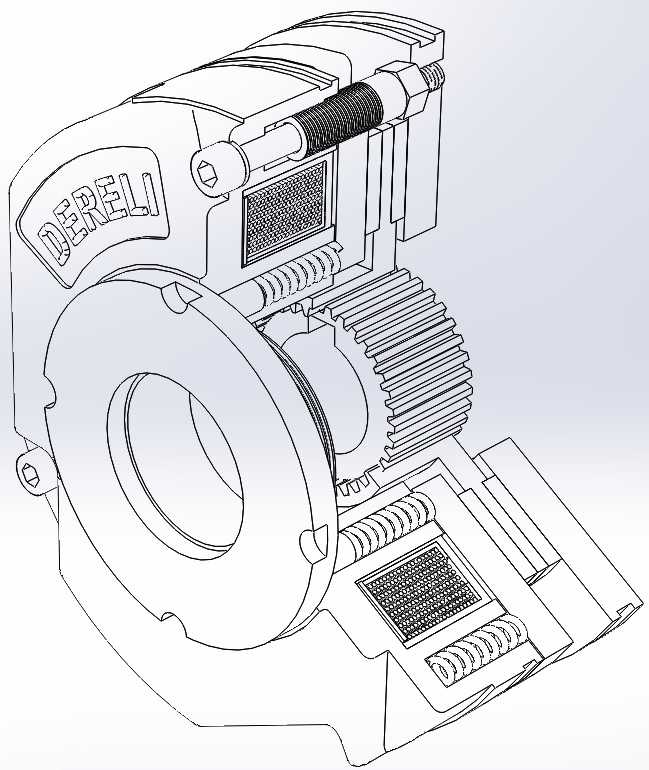

DYF系列电磁失电制动器剖视结构设计

这款DYF系列电磁制动器属于传动系统核心安全制动部件，主要应用在需要断电可靠制动的工业传动场景中，覆盖伺服电机输出端、起重设备行走机构、自动化输送线驱动辊、机床进给轴、包装机械主传动等多个工业领域，核心作用是在设备断电瞬间快速锁止传动转轴，避免负载滑移、工位偏移、重物坠落等安全隐患，同时也可在设备运行过程中实现精准的位置保持与急停制动，保障生产作业的安全性与传动定位精度。从结构设计来看，该制动器采用同轴法兰式安装布局，主体为环形嵌套结构，中心设置通孔用于穿接传动转轴，法兰端面上预留均匀分布的安装螺孔，可直接贴合安装在电机后端盖或者设备传动基座的安装面上，安装边界紧凑，轴向厚度控制合理，不会过度占用传动系统的轴向安装空间，适配多数标准伺服电机、减速电机的后端安装尺寸，无需额外设计转接支架即可完成装配。内部结构采用剖视呈现的布局清晰展现了工作逻辑：环形电磁线圈嵌装在黑色磁轭壳体内部，线圈通电时产生电磁吸力，克服弹簧组的预紧弹力，吸合衔铁盘，使得摩擦副组件脱离贴合状态，此时传动齿轮与转轴可自由转动，无额外制动阻力；当线圈断电时，电磁吸力瞬间消失，周向均匀布置的圆柱螺旋弹簧快速释放弹力，推动衔铁盘压紧摩擦片组，通过摩擦力将与转轴连接的传动齿轮锁止，实现快速制动响应。设计过程中重点考量了制动扭矩的均匀传递，摩擦片采用多片式结构增大摩擦接触面积，周向布置的弹簧经过弹力一致性匹配，保证衔铁盘受压均匀，避免偏磨导致的制动扭矩衰减；齿轮与中心转轴采用键连接传递扭矩，配合轴承实现转动支撑，保证传动过程的同轴度，减少制动过程中的径向窜动；磁轭壳体采用导磁材料制作，优化磁路设计减少漏磁，提升线圈通电时的吸合效率，降低能耗。同时结构上预留了摩擦片磨损后的间隙调整空间，通过端部的调节螺母可调整弹簧预紧量，补偿摩擦片磨损带来的行程变化，延长制动器的整体使用寿命，适配长期高频制动的工业作业工况，在频繁启停的传动场景中仍能保持稳定的制动性能，不会因为多次制动循环出现制动力矩大幅下降的问题。
