34英寸绞车配套制动卡钳结构设计

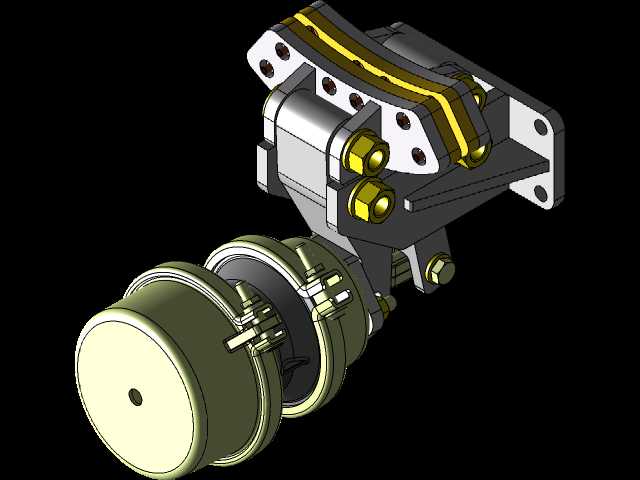

这款制动卡钳是专门适配34英寸绞车制动器开发的核心制动执行部件，主要应用于矿山提升、工程起重、船舶系泊、重型牵引等配备大规格绞车的作业场景，是绞车安全制动系统里直接输出制动力的关键组件，承担着绞车驻车锁止、作业减速、紧急制动的核心功能，直接决定重载绞车作业过程的安全可靠性，避免重载溜钩、失速下滑等恶性作业事故。从功能特性来看，这款卡钳采用浮动钳体配合双气室执行的结构设计，上部钳体设置多组对称布置的活塞安装位，可同时推动两侧摩擦片贴合制动盘盘面，通过均匀分布的正压力产生足够的摩擦制动力矩，匹配34英寸绞车的大扭矩制动需求；下部集成的膜片式气室执行机构，可接入作业场景的压缩空气气源，通过气压推动内部推杆实现制动动作，同时配套的间隙自动补偿结构，能在摩擦片磨损后自动调整推进行程，始终保持摩擦片与制动盘的合理间隙，避免制动空行程过大导致的制动滞后、制动力不足问题，减少日常维护调整的工作量。在设计思路上，这款卡钳优先考虑重载工况下的结构强度与受力合理性，钳体采用高刚性的铸钢基体结构，安装法兰面设置多组均匀分布的螺栓孔，可将钳体牢固固定在绞车的机架安装位上，承受制动过程中产生的巨大反作用力矩而不发生形变偏移；油路与气路的集成式布局减少了外接管路的数量，降低了复杂工况下管路破损泄漏的风险，摩擦片采用快装式的卡槽固定结构，无需完全拆解钳体即可完成摩擦片的更换作业，大幅降低现场维护的难度与停机时间。从安装边界来看，这款卡钳的整体轮廓围绕34英寸绞车的制动盘尺寸做适配设计，钳口张开尺寸完全匹配对应规格制动盘的厚度，安装法兰的孔位间距、定位基准面都与绞车机架的预设安装位完全契合，下部气室的轴向伸出长度、径向轮廓都经过空间校核，不会与绞车卷筒、传动齿轮、钢丝绳排布等周边结构发生运动干涉；卡钳整体的重心靠近安装法兰面，可降低制动动作时的振动幅度，配合钳体上预设的防尘密封结构，能适应矿山、港口等多粉尘、高湿度的恶劣作业环境，延长部件的整体使用寿命，保障绞车在全生命周期内的制动性能稳定可靠。
