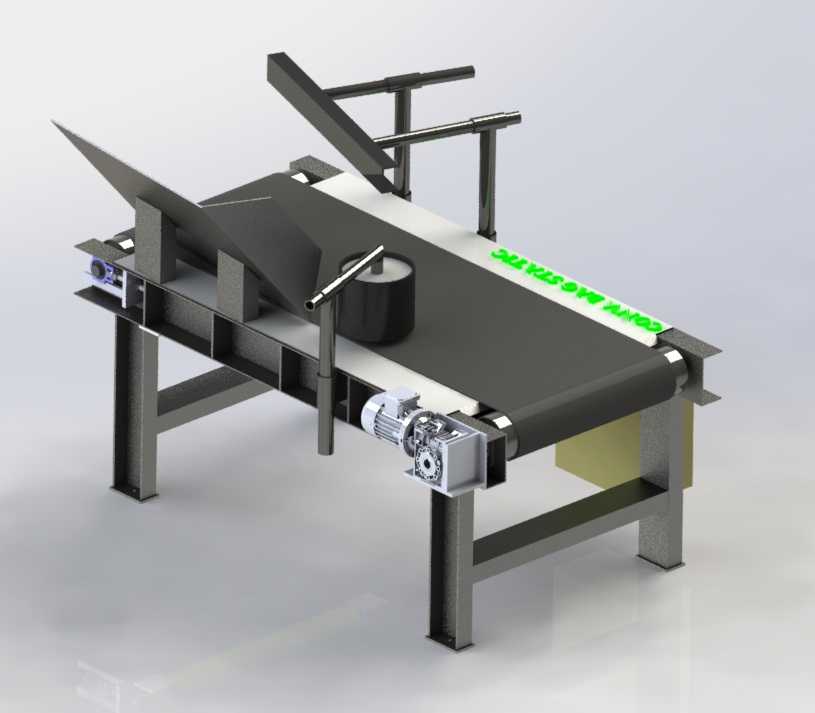

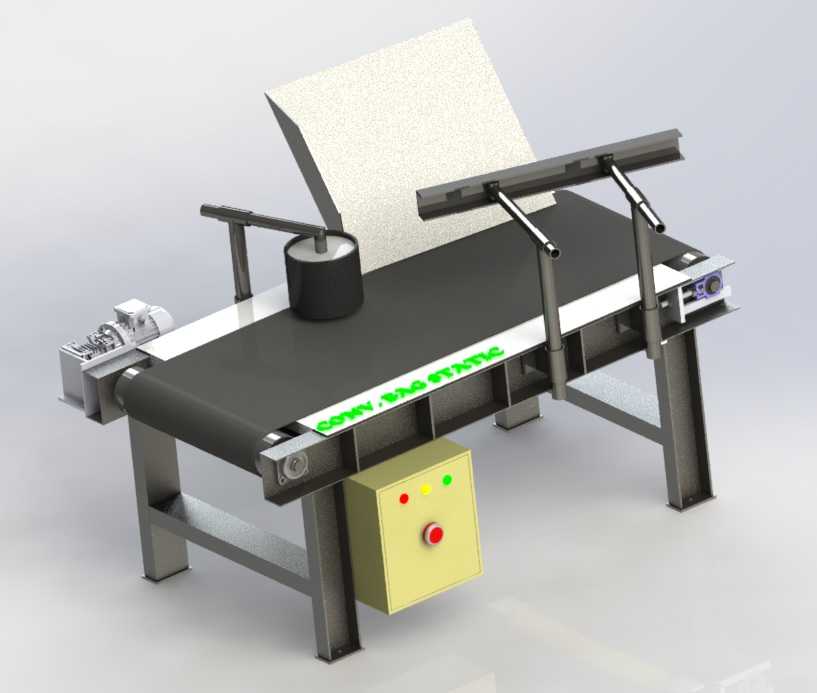

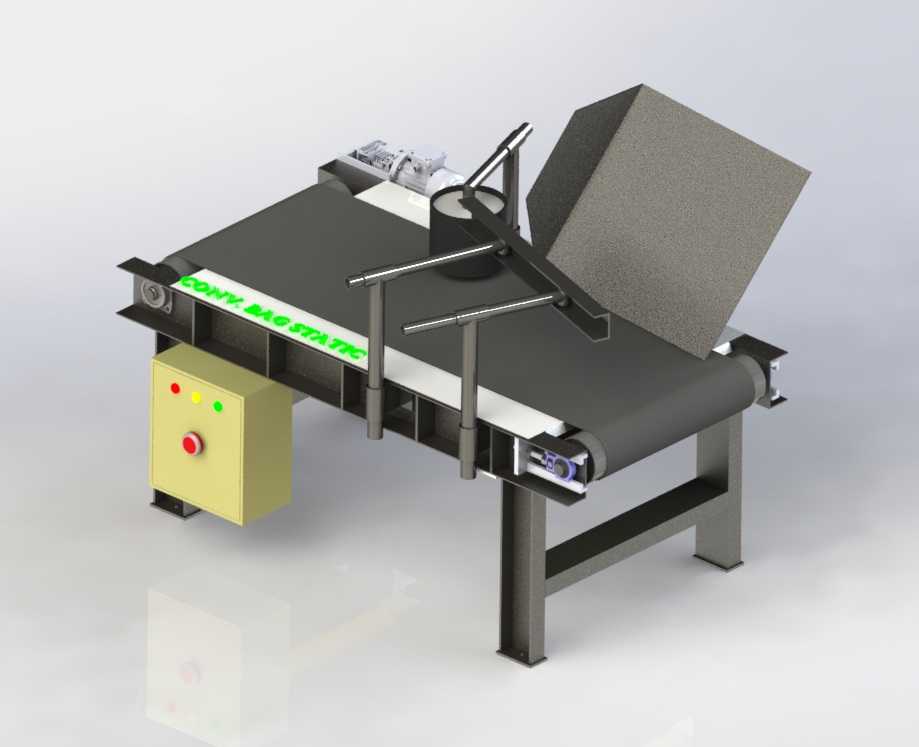

带翻转贴标工位的皮带输送装置

这款带翻转功能的皮带输送装置，主要面向袋装产品的后段包装生产线场景，常见于食品、日化、农资等采用软质袋型包装的生产环节，解决传统平直输送线无法调整物料姿态的痛点，适配需要对袋体不同面进行标识喷印、标签粘贴、外观检测的工序需求。在实际生产应用中，软质包装袋完成充填封口后，初始出料姿态往往是封口边朝上或袋体平躺，而条码粘贴、溯源喷码工序通常需要将袋体调整至竖直立放姿态，或是将原本朝下的袋面翻转至作业面，该设备可直接衔接上游充填封口机的出料端，无需额外安排人工进行物料姿态整理，大幅降低产线人工干预频次，避免人工翻袋带来的物料污染、摆放偏差问题，提升后段标识工序的作业一致性。设备核心功能由平直皮带输送段、气动翻板机构、侧边导向定位组件、物料压持机构以及集成式控制箱共同实现，平直皮带输送段采用标准平皮带作为载料面，下方由均匀排布的托辊承托，避免长距离输送下皮带下垂导致的物料偏移，输送速度可根据产线节拍灵活调整，适配每分钟10-30件的袋装物料输送节奏。翻板机构设置在输送线中段位置，当光电传感器检测到物料到达指定工位时，翻板会在气缸驱动下平稳抬升，将平躺输送的袋体逐步推送至竖直立起状态，配合侧边的导向挡条保证袋体翻转后不会倾倒，后续的压持机构会在物料立起后轻轻抵住袋体上沿，为贴标或喷码作业提供稳定的作业基准，待标识作业完成后，压持机构抬起，物料随皮带继续向下游工序输送。设计过程中充分考虑了软质包装袋的物料特性，所有与物料接触的部件均做了圆角钝化处理，避免尖锐边角刮破袋体，翻板的抬升角度、压持机构的下压行程都预留了调节余量，可适配不同厚度、不同尺寸的袋装产品，无需更换核心结构件即可快速完成产线换型适配。设备整体采用型钢焊接机架，底部设置可调脚杯，可根据现场地面平整度调整设备水平度，同时适配上下游设备的接驳高度，安装时只需预留对应长度的直线排布空间，接通气源与电源即可完成调试投入使用，机架下方预留的控制箱集成了所有电气控制元件，布线规整，日常维护时无需拆解机架结构即可快速排查线路与元件故障，侧边的导向挡条采用可滑移安装结构，可根据袋体宽度灵活调整通道间距，避免输送过程中袋体走偏。
