高精度17HD系列两相混合式步进电机结构设计

这款两相混合式步进电机是自动化传动系统中的核心执行元件，广泛应用于3D打印进给机构、数控雕刻机走刀轴、小型自动化生产线点位输送、智能包装设备送料模组、精密检测仪器位移平台等需要精准开环位置控制的场景中，能够在无额外位置反馈的工况下实现固定步距角的角位移输出，匹配对应驱动器后可完成整步、半步及细分驱动运行，满足不同场景下对运行平稳性、定位精度的差异化需求。

从功能特性来看，该款步进电机采用混合式转子结构，结合了反应式步进电机高转矩密度与永磁式步进电机低阻尼的优势，额定运行区间内可保持稳定的输出转矩，低速运行时无明显振动与丢步问题，机身侧面预留的标准接线端口可直接匹配市面上主流的两相步进驱动器，接线逻辑清晰，无需额外定制转接件即可完成电气连接。电机输出轴采用标准圆柱轴径设计，轴端可通过顶丝、联轴器等标准连接件同步带轮、滚珠丝杠、行星减速器等传动部件，适配性极强。

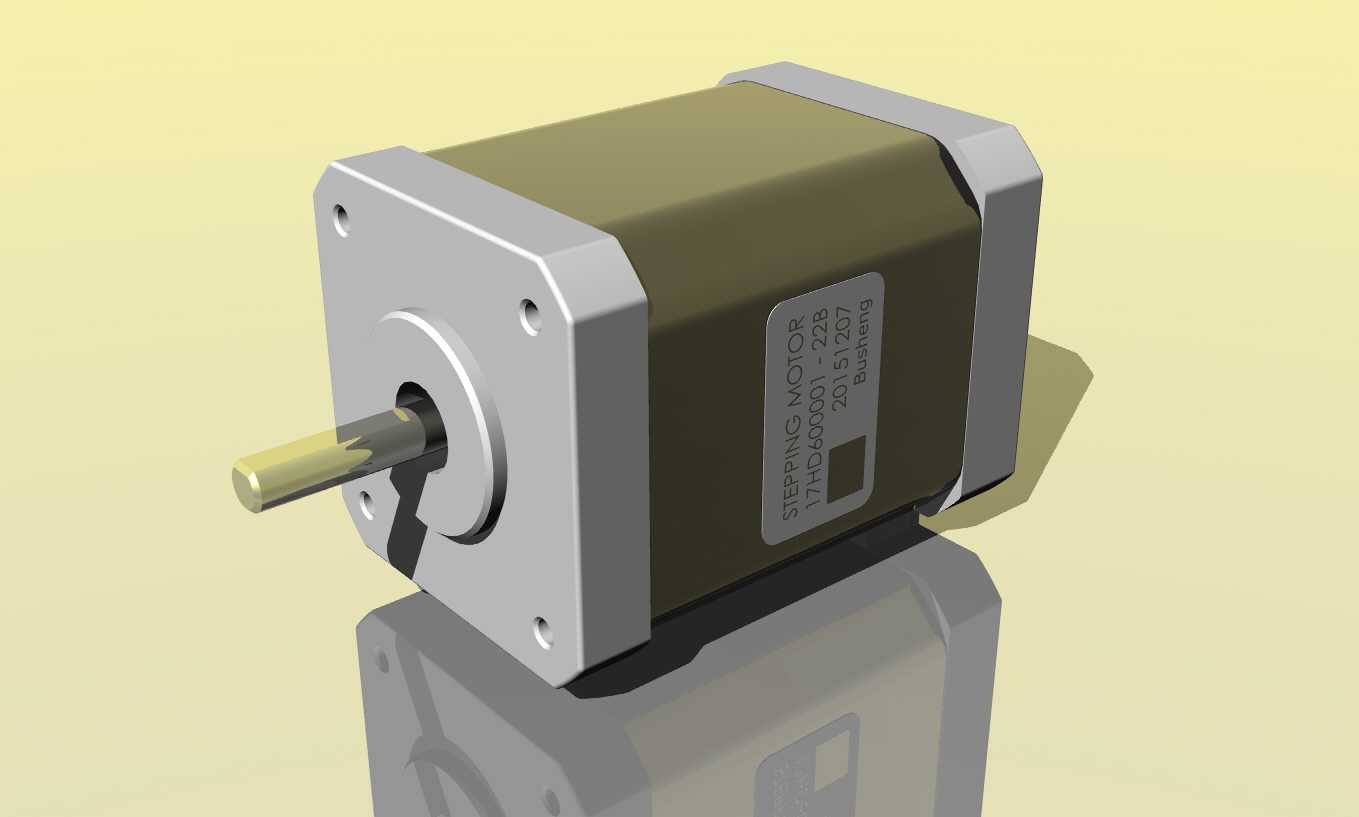

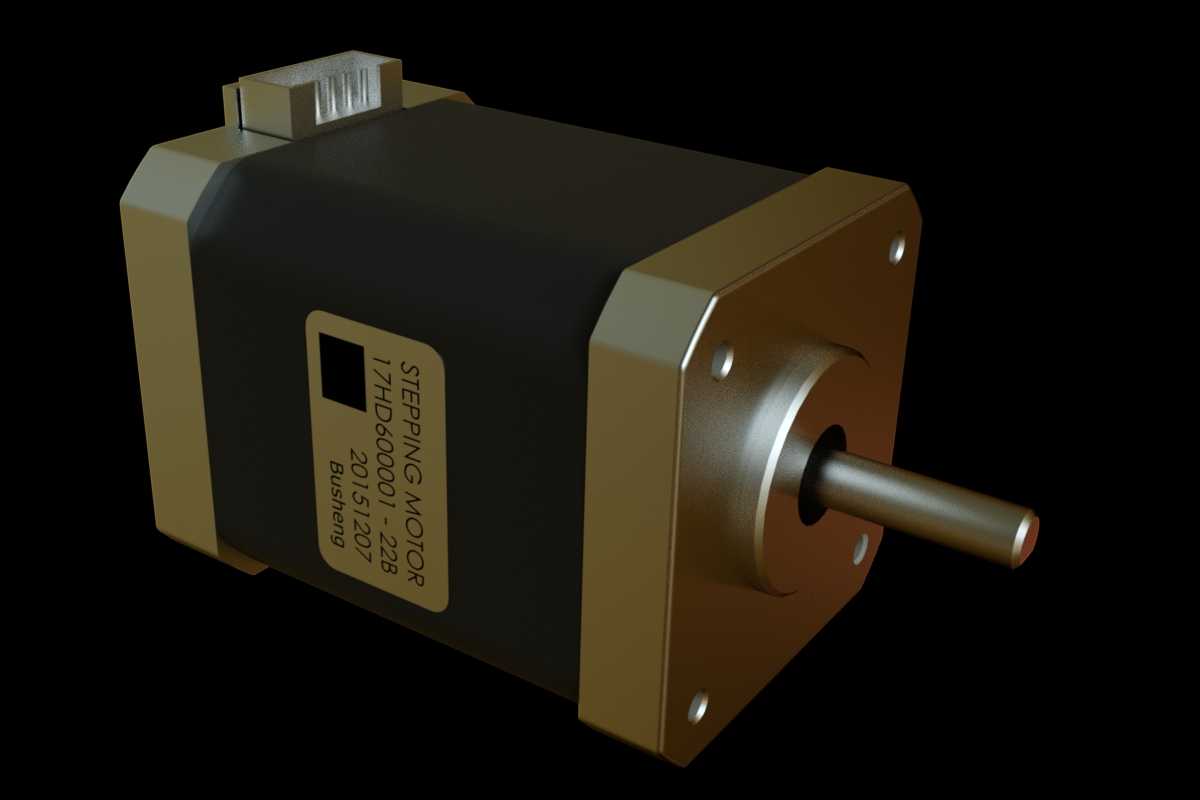

在设计思路上，该模型完全还原量产电机的真实结构，机身外壳采用方形端盖配合拉伸壳体的经典结构，端盖处预留四个对称分布的安装通孔，安装孔位严格遵循NEMA标准安装尺寸规范，用户在进行设备结构设计时可直接调用该模型完成安装位的匹配校核，无需额外测量实物尺寸。机身表面的标识区域清晰标注了电机型号、相序参数等关键信息，还原了量产产品的外观细节，模型的外形边界完全按照实物尺寸等比例构建，长度、宽度、轴伸长度等关键尺寸均符合行业通用规格，在进行整机装配干涉检查时可直接使用，能够有效避免后期结构设计中出现安装空间不足、轴伸长度不匹配、连接件干涉等常见问题。

从安装边界来看，该电机的方形安装法兰可直接贴合设备安装板平面，四个安装孔可通过标准内六角螺丝完成固定，安装后电机轴与安装面保持垂直，输出轴的径向跳动与轴向窜动均控制在精密传动允许的公差范围内，机身尾部的出线端预留了足够的走线空间，不会与设备后部的结构件产生干涉，能够适配紧凑安装空间下的布局需求，帮助设计人员快速完成动力单元的选型与布局验证，缩短设备研发阶段的选型校核周期。
