9V电池配套固定支撑座结构设计

　　在各类便携式检测仪器、手持传感终端、小型工控设备的结构设计环节中，9V叠层电池的固定结构一直是容易被忽略却直接影响设备可靠性的细节。不少初入结构设计领域的工程师会简单采用卡扣或者胶贴的方式固定9V电池，实际使用中经常出现电池移位、触点接触不良、设备受冲击后电池松脱断电的问题，这款支撑座的设计正是针对这类痛点完成的结构优化。从实际应用场景来看，这类支撑座多用于对安装空间有严格限制的小型设备内部，比如手持红外测温仪、便携式气体检测传感器、小型现场信号校准装置这类需要独立供电、且经常需要更换电池的设备，既要保证电池拆装的便捷性，又要在设备移动、跌落、受振动的工况下牢牢约束电池的六个自由度，避免电池与内部电路板、接线端子发生剐蹭短路。

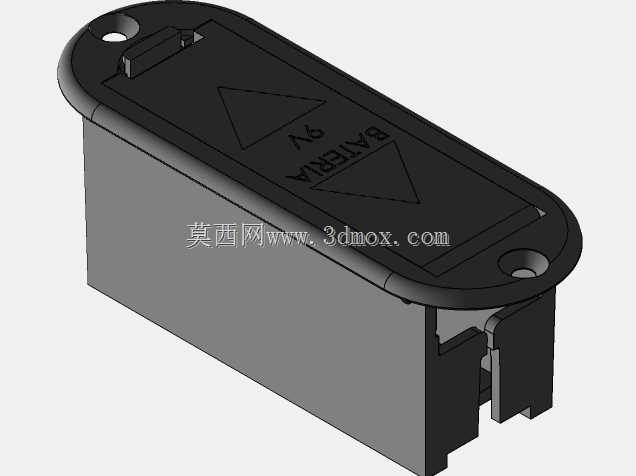

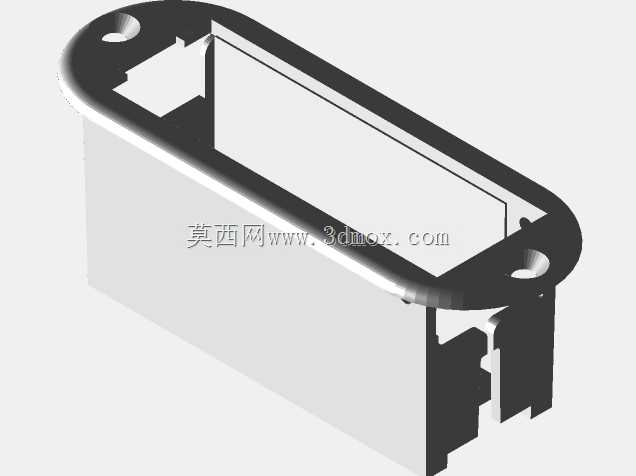

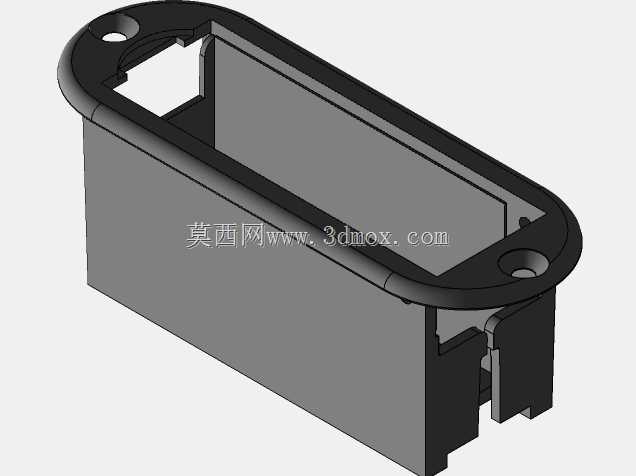

　　这款支撑座的整体结构采用半包裹式设计，主体腔体完全匹配9V叠层电池的外形轮廓，腔体侧壁的厚度经过反复校核，既不会因为壁厚过大挤占设备内部宝贵的安装空间，也不会因为壁厚不足在长期受电池挤压后出现塑性形变。支撑座顶部的翻边结构做了圆弧过渡处理，一方面是在装入电池时起到导向作用，不需要刻意对准就能顺着翻边滑入腔体，另一方面翻边上预留的两个安装孔可以直接通过螺丝将整个支撑座固定在设备壳体的安装柱上，安装孔的位置做了沉头设计，螺丝锁紧后螺帽完全沉入沉台内，不会突出表面刮蹭电池外皮。支撑座靠近电池触点的一端做了避让缺口，这个缺口的尺寸刚好匹配常规9V电池的扣式触点尺寸，既不会遮挡触点影响电池接线端子的插拔，又能在触点周围形成围挡，

　　避免接线时端子偏移碰到周边的元器件。腔体内部的侧壁上做了两道微小的凸筋，凸筋的高度控制在0.3mm左右，电池装入后凸筋会轻微挤压电池的外壳，形成适度的过盈配合，不需要额外的卡扣就能让电池在腔体内保持稳定，同时更换电池时只需要稍用力就能拔出，不会出现卡滞过紧难以拆卸的问题。从安装边界来看，这款支撑座的外部轮廓做了扁平化处理，整体的长宽高尺寸完全适配常规小型手持设备的内部仓体尺寸，支撑座的底部做了平面处理，可以直接贴合在设备壳体的筋位上，不需要额外设计支撑结构，底部还预留了0.5mm的间隙槽，避免电池装入后底部与壳体硬接触，在设备受到冲击时能起到微小的缓冲作用。设计过程中还充分考虑了不同品牌9V电池的尺寸公差，

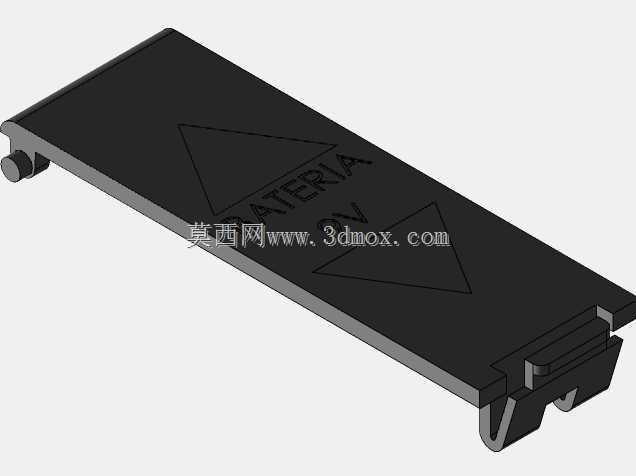

　　腔体的内部尺寸在标准9V电池尺寸的基础上预留了合理的公差带，不管是常规的碳性9V电池还是碱性9V电池，都能顺畅装入且不会出现晃荡的情况。支撑座的边缘全部做了倒角处理，没有尖锐的棱角，一方面是在生产注塑环节能减少应力集中，提升零件的结构强度，避免长期使用后出现边角开裂的问题，另一方面在装配环节也不会划伤操作人员的手指，也不会刮破电池的外包装绝缘层，降低短路风险。在实际选型使用时，工程师只需要根据设备内部的安装空间确认两个安装孔的中心距是否匹配，不需要再额外做复杂的结构修改，就能直接将这个支撑座集成到自己的设计中，大幅缩短结构开发的周期。和市面上常见的9V电池扣相比，这种半包裹式的支撑座对电池的约束更全面，不仅能固定电池的触点端，还能对电池的整个本体形成支撑，即便是设备从1米左右的高度跌落，电池也不会从仓体内脱出，能有效避免电池松脱导致的设备断电、数据丢失等问题。针对部分需要在高振动工况下使用的设备，还可以在支撑座的开口端加装一个简易的压片，配合支撑座本身的固定结构，就能满足更严苛的使用要求。整个结构没有复杂的倒扣或者特殊结构，不管是采用注塑加工还是3D打印打样，都能很方便地生产制作，不需要特殊的模具结构，生产制造成本也能控制在很低的水平，非常适合批量应用在各类小型便携电子设备、传感检测终端的结构设计中。
