两路双向旋转式电子开关结构设计

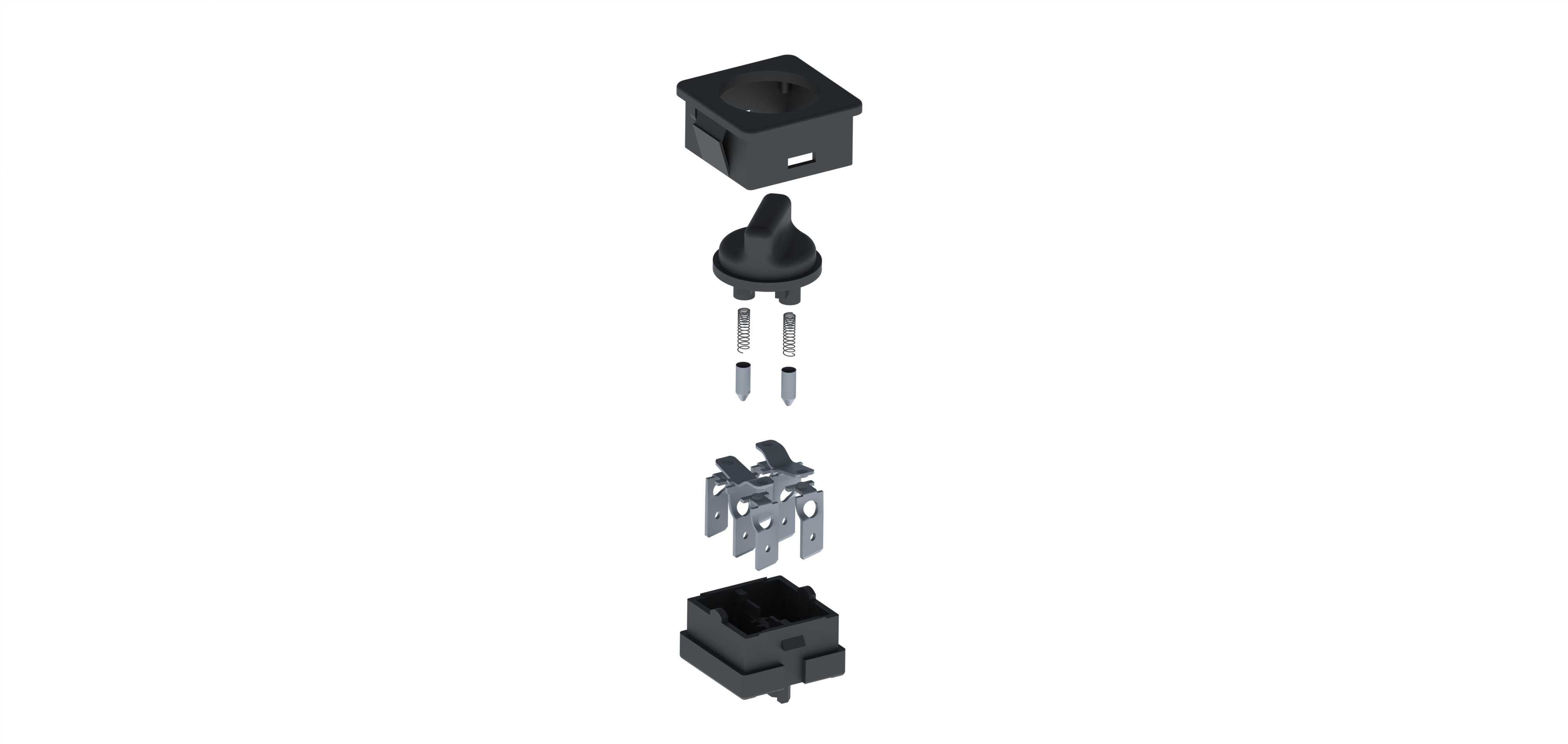

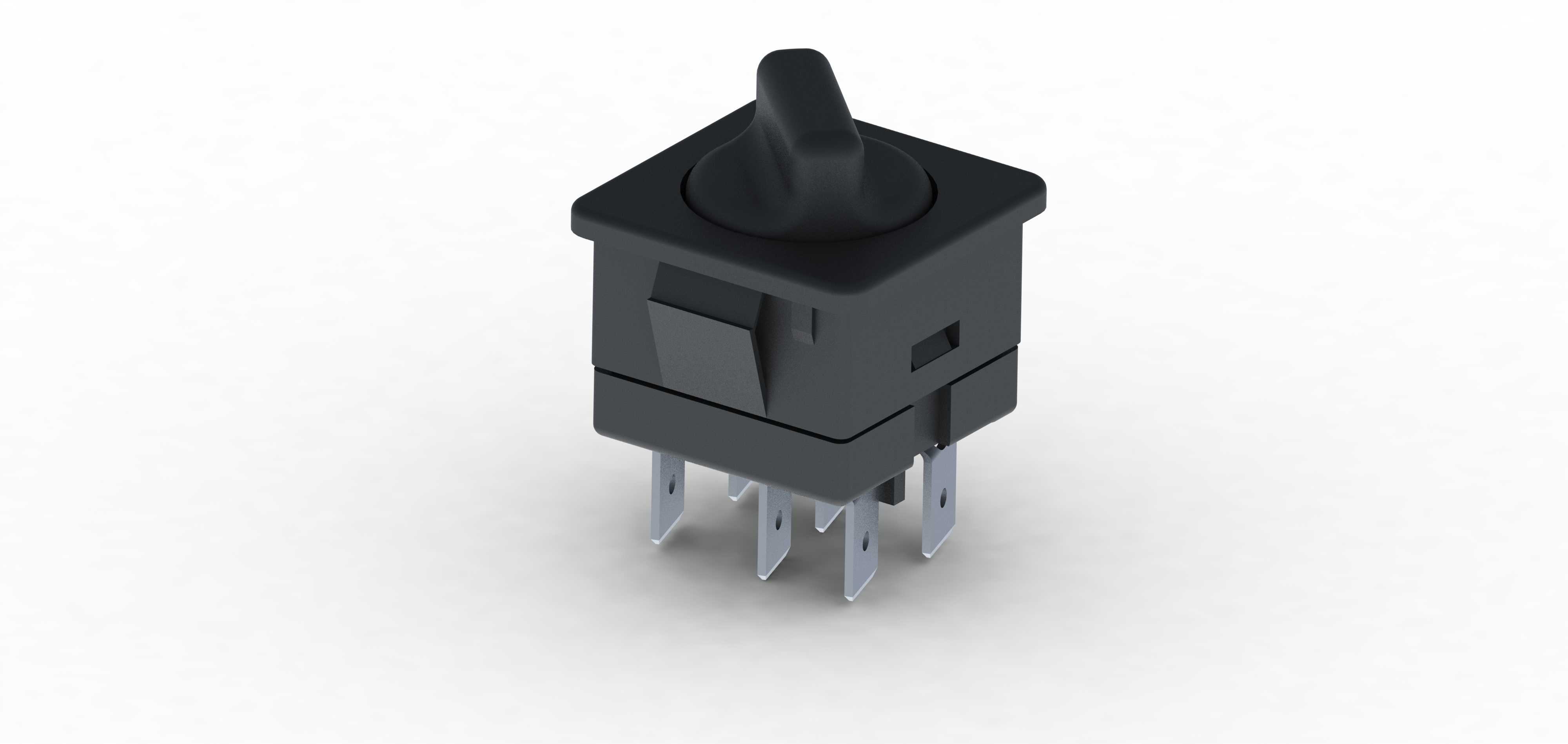

这款两路双向旋转开关是低压电子控制回路中常用的通断切换元件，主要应用在小型工控终端、桌面电子设备、车载辅助电控模块、小型电源分配单元等场景中，承担两路独立电路的档位切换、通断控制功能，能够通过拨杆的旋转动作实现不同回路的导通状态切换，满足设备多工作模式切换、电源通路选择的实际使用需求。从功能特性来看，这款开关采用旋钮式操作结构，拨杆带有贴合手指操作的弧度造型，操作时的阻尼感适中，档位切换时有清晰的到位反馈，能够避免误触导致的电路误动作，开关下部的插脚采用直插式设计，适配常规PCB板的焊接安装需求，插脚的排布间距符合通用电子接插件的间距规范，能够直接对应标准焊盘位置完成焊接固定，不需要额外调整安装孔位。在设计思路上，这款开关的外壳采用方形卡扣式装配结构，上下壳体通过侧边的卡扣结构完成闭合，不需要额外的紧固件即可实现壳体的牢固拼接，既能够简化装配工序，也能保证外壳的防护性能，避免日常使用中的灰尘、杂物进入开关内部影响触点接触可靠性；外壳表面做了细微的磨砂纹理处理，既能够提升外观质感，也能避免生产装配过程中表面留下划痕，开关的旋钮转轴部位做了限位结构设计，能够精准限制旋转角度，刚好匹配两路电路的切换行程，不会出现过转导致的触点错位问题。从外形尺寸与安装边界来看，这款开关的主体外壳为方正造型，整体外轮廓尺寸紧凑，安装时仅需要在设备面板上开设对应尺寸的方形安装孔，将开关主体嵌入后通过侧边的弹性卡扣即可完成面板固定，不需要额外的固定螺母，安装效率更高；下部插脚的伸出长度适配常规厚度PCB板的焊接需求，插脚端部做了倒角处理，能够顺利插入PCB焊盘孔，降低焊接时的对位难度，开关整体的安装占用空间小，能够适配内部空间紧凑的小型电子设备的布局需求，不会与周边其他电子元件产生安装干涉。在实际使用中，这款开关的触点采用导电性能优异的金属材质，能够承载常规低压控制回路的额定电流，接触电阻小，长时间使用也不会出现触点发热、接触不良的问题，外壳采用绝缘性能优异的工程塑料材质，具备良好的阻燃性能与耐温性能，能够适应电子设备内部的工作温度环境，避免出现绝缘失效的安全隐患。
