卧式直插DC电源插座连接器结构

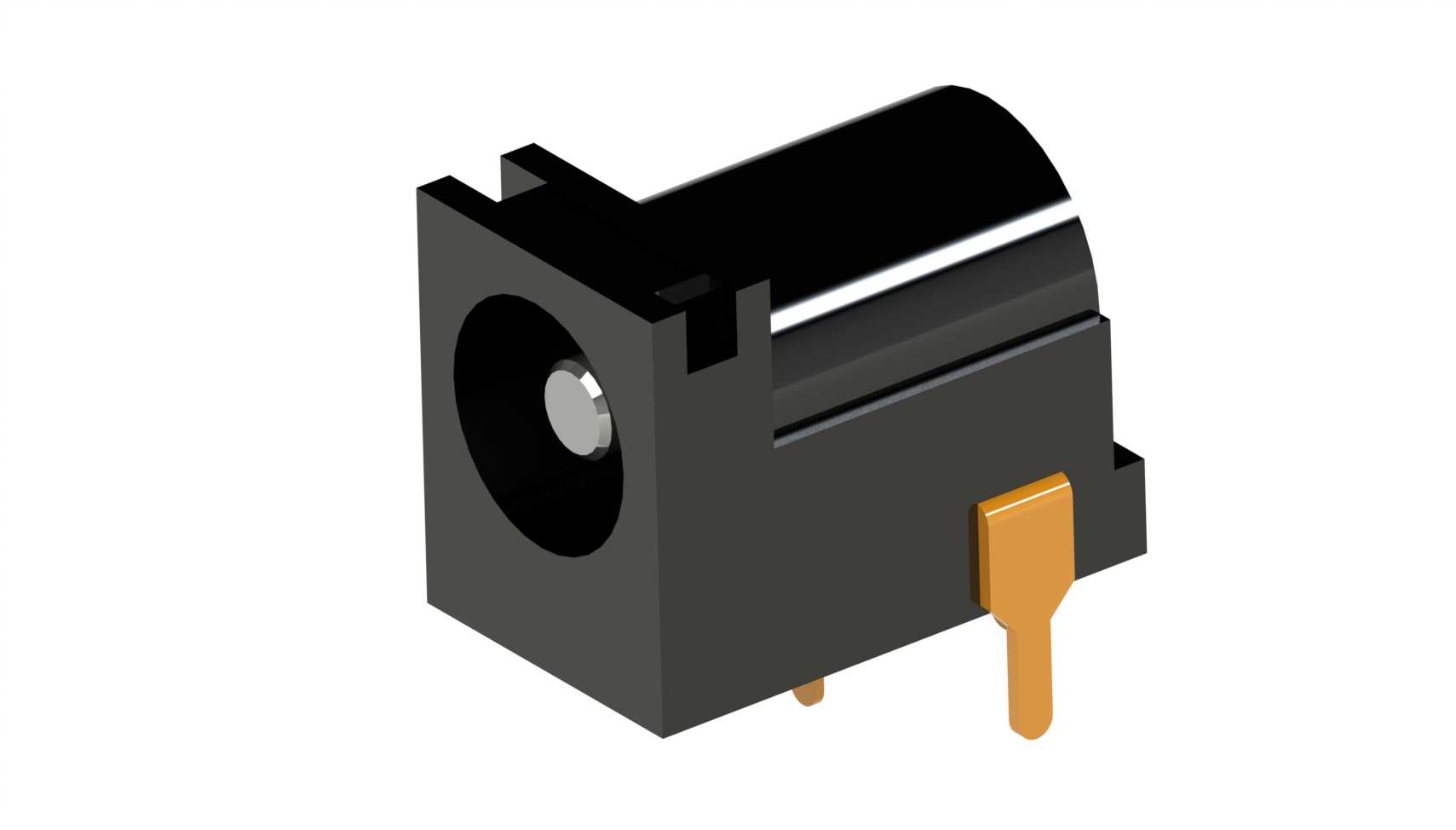

这款卧式直插DC电源连接器是小型电子设备供电链路里的核心接插部件，广泛应用在消费类电子、小型工控终端、网络通信外设、便携检测仪器、家用小电器等需要低压直流供电的设备场景中，承担着外接直流电源与设备内部供电电路的导通连接作用，是设备稳定获取外部直流电能的关键接口部件。在实际设备运行过程中，这类连接器需要承受频繁的插拔操作，同时要保证供电接触的稳定性，避免出现接触不良导致的供电中断、电压波动等问题，还要在设备内部有限的安装空间里完成固定，不与周边其他电子元器件产生结构干涉。从功能特性来看，这款连接器适配2.5毫米内径、5.5毫米外径的标准DC电源插头，可承载24伏直流电压下最高5安的电流传输，能够满足绝大多数小型低压电子设备的供电功率需求；接触端采用弹性接触结构设计，插头插入后可形成稳定的环抱式接触，有效降低接触电阻，减少大电流传输过程中的发热问题；插脚采用直插式设计，适配常规PCB板的波峰焊工艺，焊接后固定强度可靠，可承受日常使用中的插拔外力，不会出现焊盘脱落、连接器松动移位的问题。在设计思路上，这款连接器采用卧式贴板安装结构，整体外壳采用绝缘耐高温的工程塑料材质，既可以保证接电部位与设备外壳、其他金属部件之间的绝缘性能，也能承受焊接过程中的高温不会出现形变；外壳侧边设置有定位挡块，在PCB板上安装时可以快速卡入预设的定位孔位，保证焊接位置的精度，避免焊接过程中出现偏移；内部导电部件采用高弹性铜合金材质，表面做镀覆处理，既保证了导电性能，也提升了抗氧化、耐磨损的能力，可支持上千次的插拔循环而不出现接触性能下降。从外形尺寸与安装边界来看，这款连接器整体为方块状卧式结构，安装后突出PCB板的高度较低，适合用在对设备厚度有严格限制的薄型电子设备中；两个焊接插脚的间距符合常规PCB布线的安全间距要求，焊接后不会出现焊锡连通导致的短路问题；插座的接口端朝向设备外壳方向，与外壳上的开孔位置精准匹配，插头插入时不会被外壳结构阻挡，插拔操作的手感顺畅，插入后有清晰的到位反馈，可有效避免插头意外松脱导致的设备断电。在实际设备装配过程中，这类连接器不需要额外的固定螺丝，仅靠PCB焊接和侧边定位结构即可完成可靠固定，装配工序简单，适合大批量流水线生产作业，能够有效降低整机的装配成本，同时稳定的接触性能也能减少设备售后阶段因接口问题导致的故障返修率，提升整机产品的使用可靠性。
