半球基座三自由度铰接机械臂结构

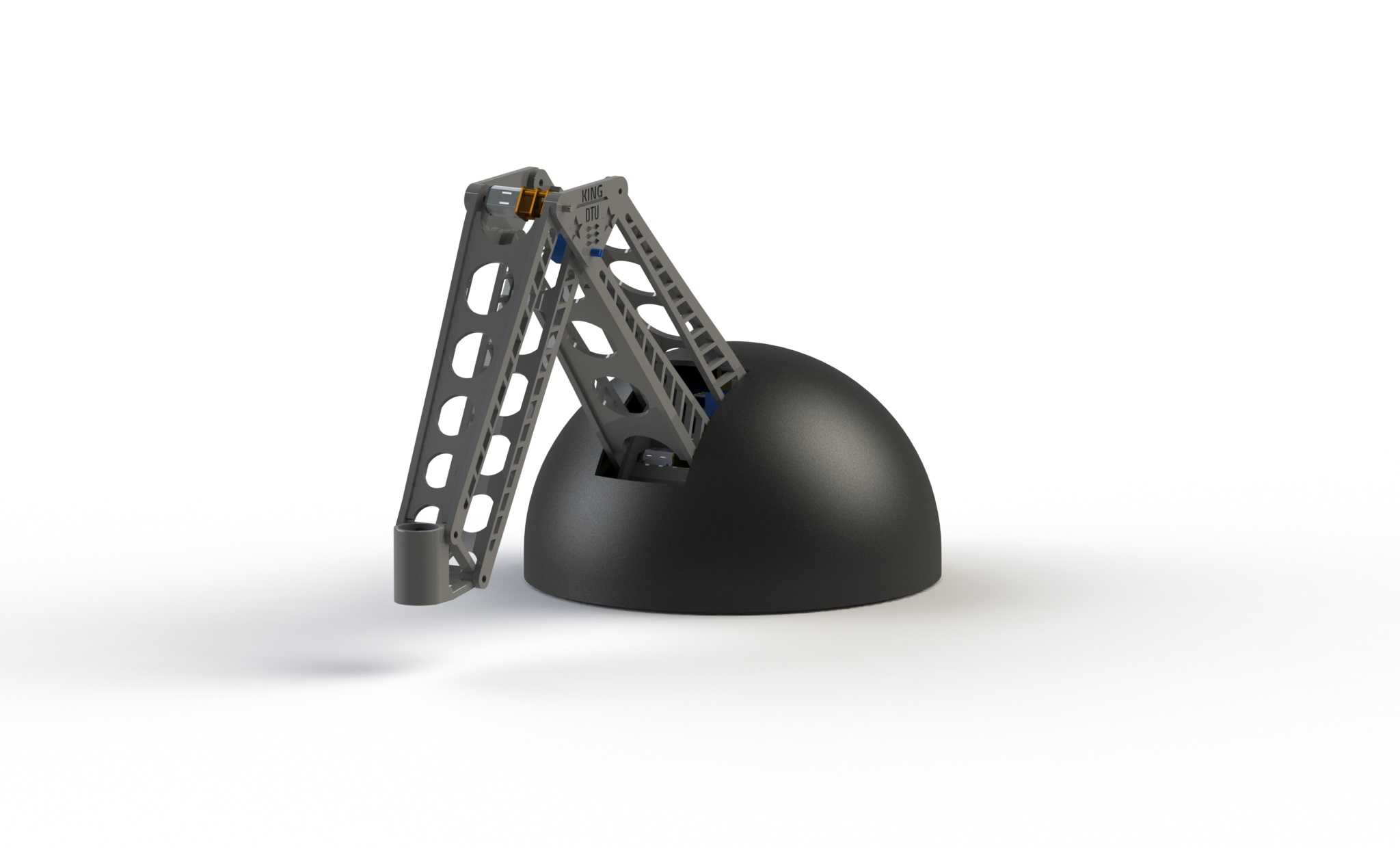

　　这款三自由度铰接机械臂采用半球形固定基座作为安装载体，整体结构紧凑，适合在桌面级教学实验、小型工位物料转运、轻载精密定位场景中使用。从结构布局来看，半球基座底部为平面安装面，可通过螺栓直接固定在水平工作台面，安装边界占用直径不超过基座半球直径，无需额外拓展安装支架，对工位空间的占用率极低，适合在狭小的实验台、装配工位上部署。

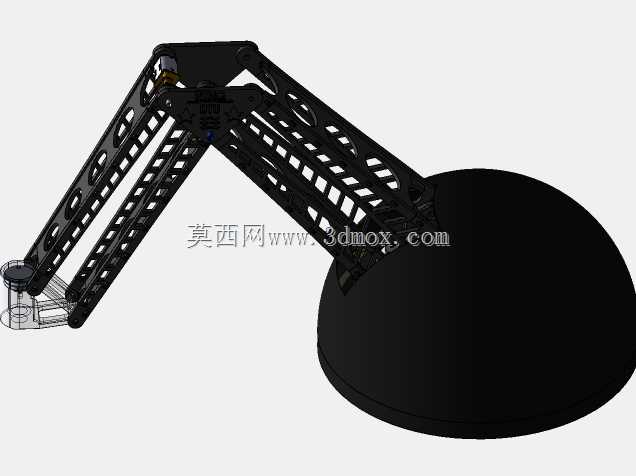

　　机械臂的三个自由度分别由基座回转关节、大臂俯仰关节、小臂俯仰关节构成，所有连杆均采用镂空减重设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动负载。连杆上的镂空孔为等距排布的长圆形结构，既可以通过孔位安装额外的末端执行器固定支架、传感器安装座，也能在布线时将线缆穿过镂空孔，避免运动过程中线缆与连杆发生干涉。关节处的铰接结构采用销轴定位，配合间隙经过优化，既保证转动顺畅无卡滞，又能将回程间隙控制在较小范围，满足轻载定位场景的精度要求。

　　从实际应用场景出发，这类小型三自由度机械臂常被用于高校机器人教学实验，帮助学习者理解多自由度串联机构的运动学原理、关节控制逻辑，也可在小型自动化装配工位上完成轻量零件的拾取、转运、定位动作，比如电子元器件的分拣、小型工件的上下料。由于采用半球形基座，机械臂的运动范围覆盖基座上方半球形空间，作业半径可覆盖基座周边一定范围的环形区域，在工位布局时可以将待加工工件、料盒布置在该作业范围内，无需额外拓展机械臂行程。

　　设计思路上，这款机械臂优先考虑了结构的易加工性与装配便捷性，所有连杆零件均为平板类结构，可通过常规的铣削、激光切割工艺完成加工，无需复杂的曲面加工工序，降低了制造成本。关节驱动元件可根据实际负载需求选择直流电机搭配继电器控制，或是采用伺服电机提升控制精度，电位计可直接安装在关节转轴处，实时反馈关节转角，实现位置闭环跟踪。布线时可将所有驱动线缆、传感器线缆沿连杆内侧布置，通过镂空孔固定，避免机械臂运动过程中线缆被拉扯、磨损。

　　在安装边界方面，半球基座的底部安装面需要保证水平度，安装时需在基座与工作台面之间加装防滑垫片，避免机械臂高速运动时基座发生移位。机械臂完全伸展时的最大高度不超过连杆总长度的1.2倍，最大作业半径与大臂加小臂的总长度相当，部署时需要在作业半径范围内预留足够的运动空间，避免与周边设备、工装发生碰撞。末端执行器的安装接口设置在小臂最前端，可根据实际需求更换夹爪、吸盘、探针等不同执行元件，适配不同的作业任务。

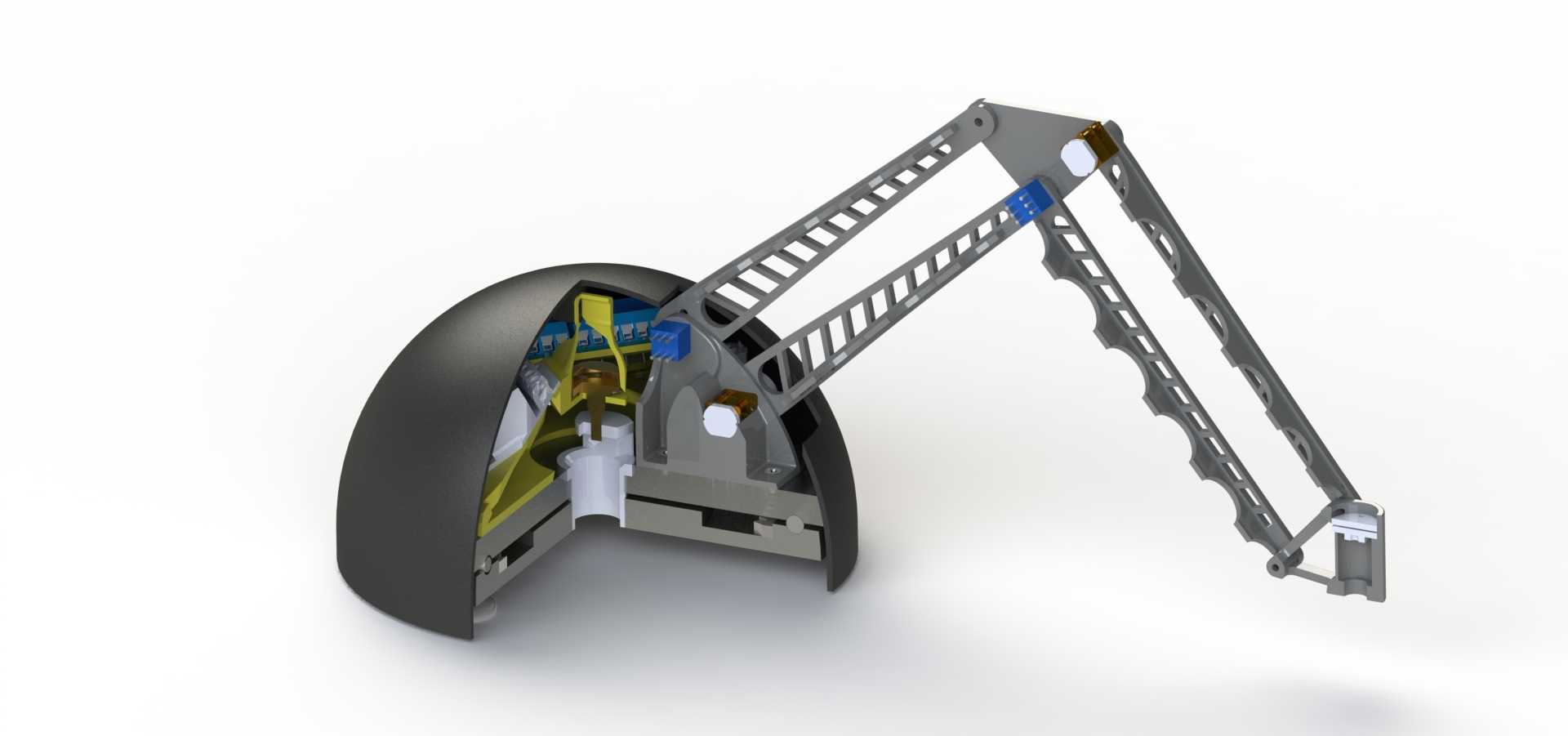

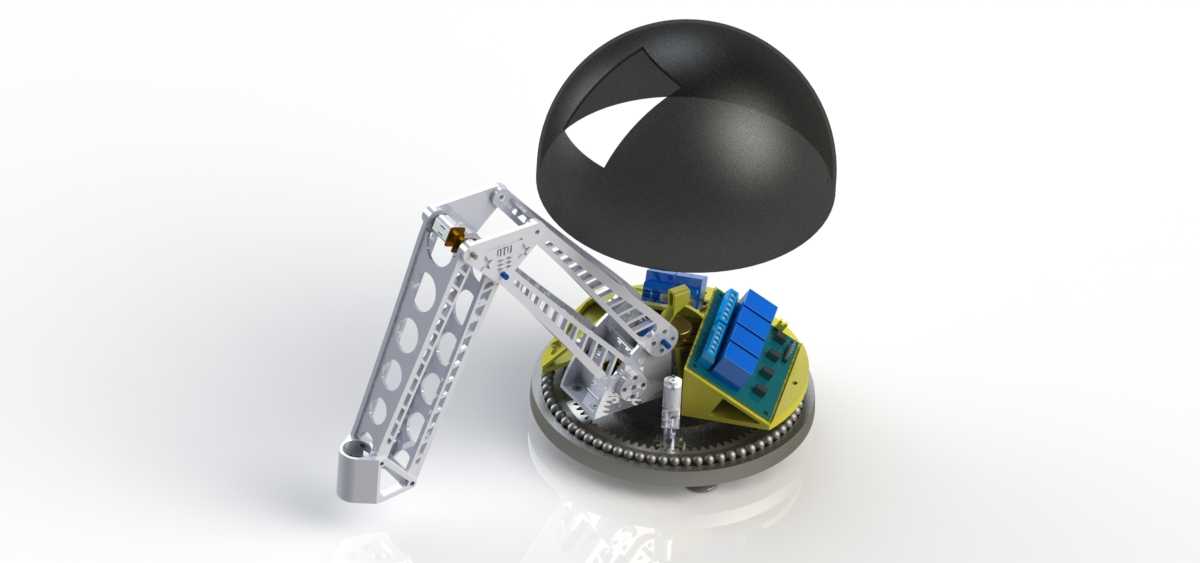

　　从结构刚性角度来看，连杆采用镂空设计时保留了两侧的加强筋结构，在减重的同时不会大幅降低连杆的抗弯强度，关节处的铰接销轴采用耐磨材质，长时间运行后磨损量较小，可降低维护频率。基座内部预留了驱动元件、控制元件的安装空间，可将电机驱动板、控制器直接集成在半球基座内部，减少外部布线，让整体结构更加整洁。这类小型机械臂虽然负载能力有限，但在教学演示、轻载作业场景下具备极高的性价比，结构简单易维护，改装拓展空间充足，适合作为机器人入门学习的实践载体，也可作为小型自动化设备的执行机构使用。
