双路5V继电器控制模块结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190439
  • 双路5V继电器控制模块结构设计
  • 双路5V继电器控制模块结构设计

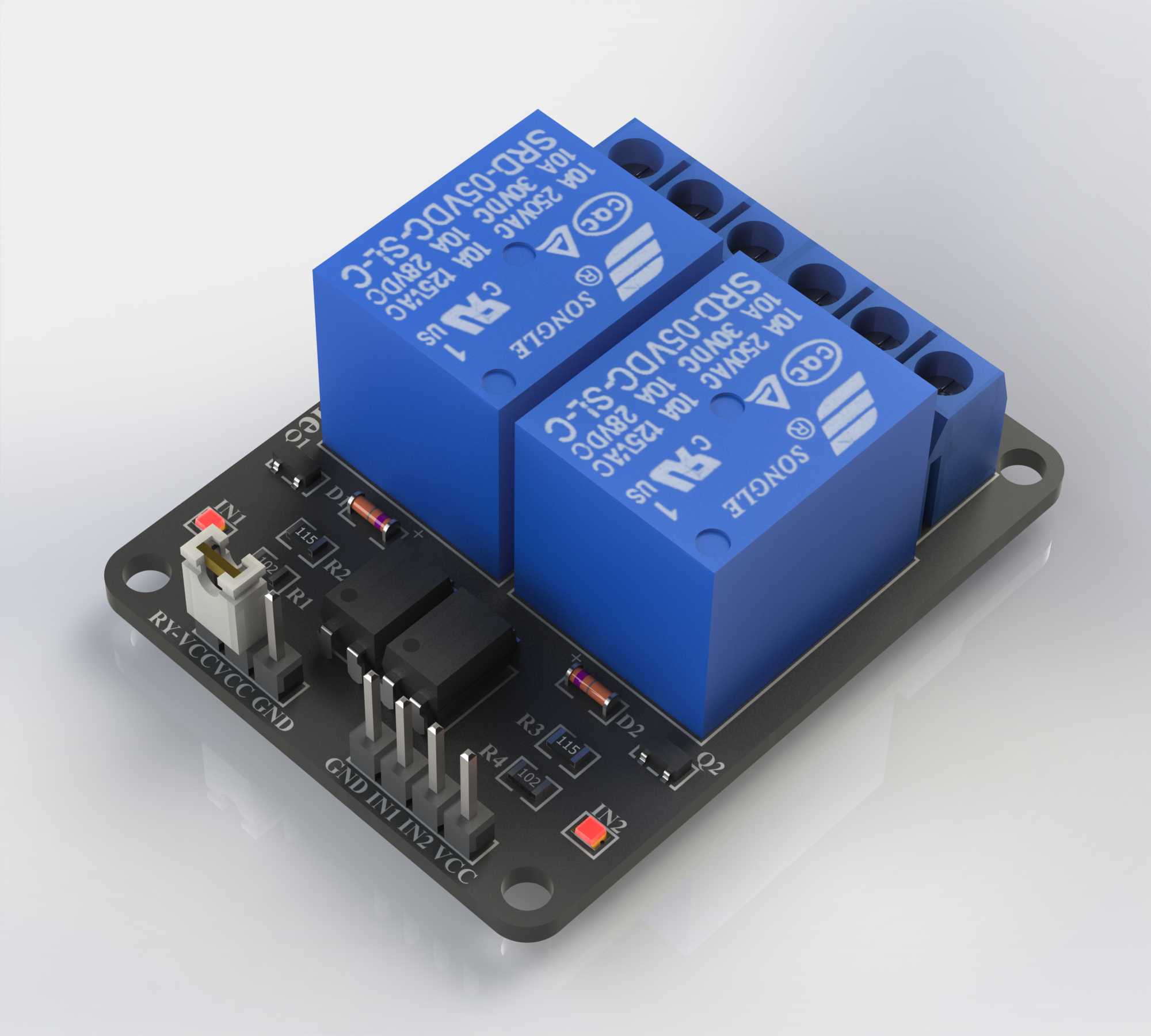

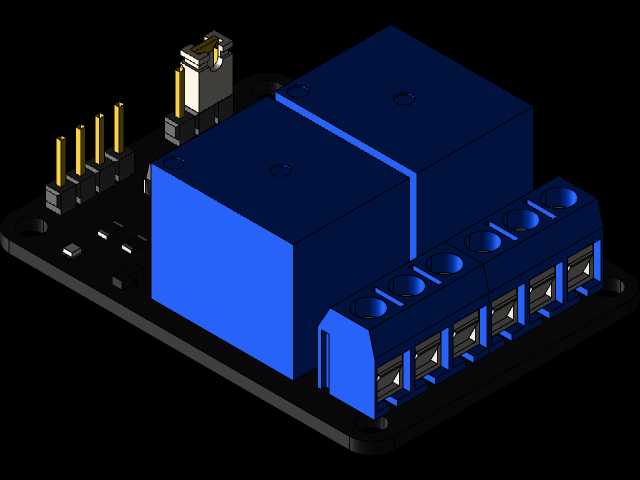

这款双路5V继电器模块是面向嵌入式控制场景设计的低压电控切换部件,主要适配开源硬件控制体系的拓展需求,可广泛应用于智能家居改造、小型自动化装置搭建、教学实验平台、工业低压信号回路切换、创客项目开发等场景,能够实现低压控制信号对高压负载回路的安全通断控制,解决主控芯片IO口驱动能力不足、高低压回路电气隔离的核心问题。模块整体采用黑色阻燃PCB作为承载基底,板载两路独立的蓝色塑封电磁继电器,每一路继电器都配置了对应的状态指示元件、续流保护元件与信号触发回路,可同时独立控制两路负载回路的通断状态,支持高低电平触发的适配设计,能够匹配不同主控板的输出信号逻辑,避免因信号电平不匹配导致的误触发问题。从设计思路来看,模块整体遵循紧凑化、易安装、易接线的设计原则,输入端采用标准2.54mm间距排针接口,可直接与主控板的IO口、电源引脚对接,无需额外转接;输出端采用大间距螺丝接线端子,能够适配不同线径的负载导线,接线时无需焊接,徒手即可完成导线固定,大幅降低现场接线的操作难度。板上预留的光耦隔离区域可实现控制回路与负载回路的电气隔离,避免负载侧的浪涌、干扰信号反向窜入主控回路,保障主控设备的运行安全。外形尺寸方面,模块整体为矩形板状结构,板体四角设计了带沉台的安装固定孔,可通过M3螺丝直接固定在设备壳体、安装导轨或者绝缘支架上,安装孔位间距经过标准化设计,可兼容通用的电子模块安装位,不会与周边其他元件产生空间干涉。模块上的继电器元件采用卧式贴装布局,整体高度控制在较低范围,可适配内部空间紧凑的电控盒安装需求,接线端子的排布方向与信号排针方向垂直,接线后导线不会遮挡信号接口,方便后期的调试与线路检修。每一路继电器都带有独立的工作状态指示灯,当继电器处于吸合状态时对应指示灯点亮,调试人员可直观判断每一路的工作状态,无需额外外接检测仪表。板载的续流二极管可在继电器断开瞬间释放线圈产生的反向电动势,避免反向电压击穿主控元件,提升模块长时间工作的稳定性,适配长时间连续运行的控制场景需求。
