欧姆龙G3MB-202P固态继电器模块结构设计

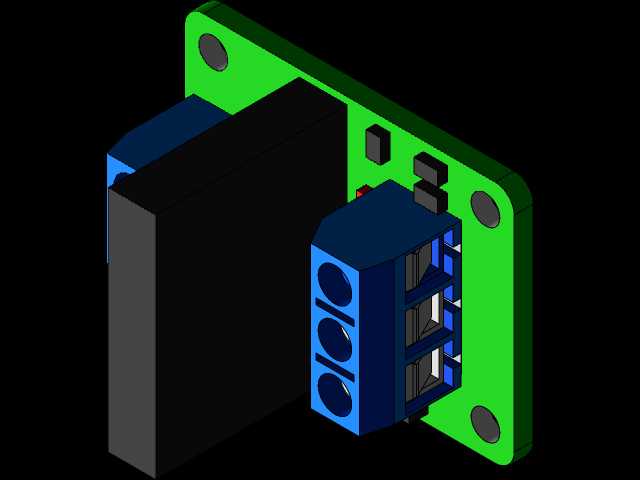

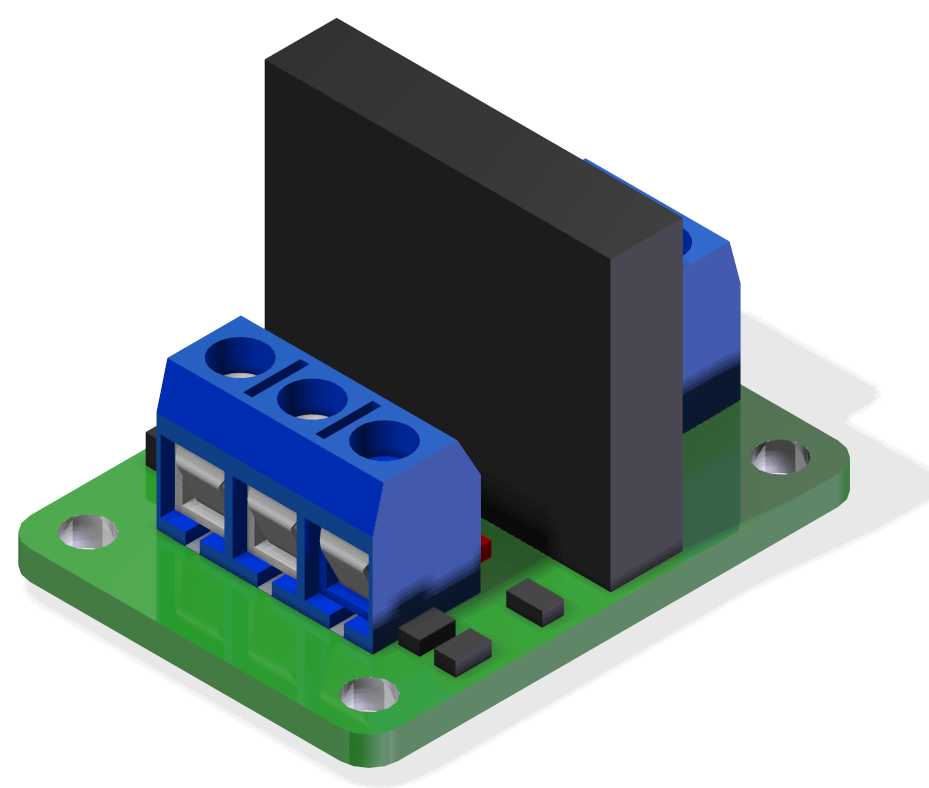

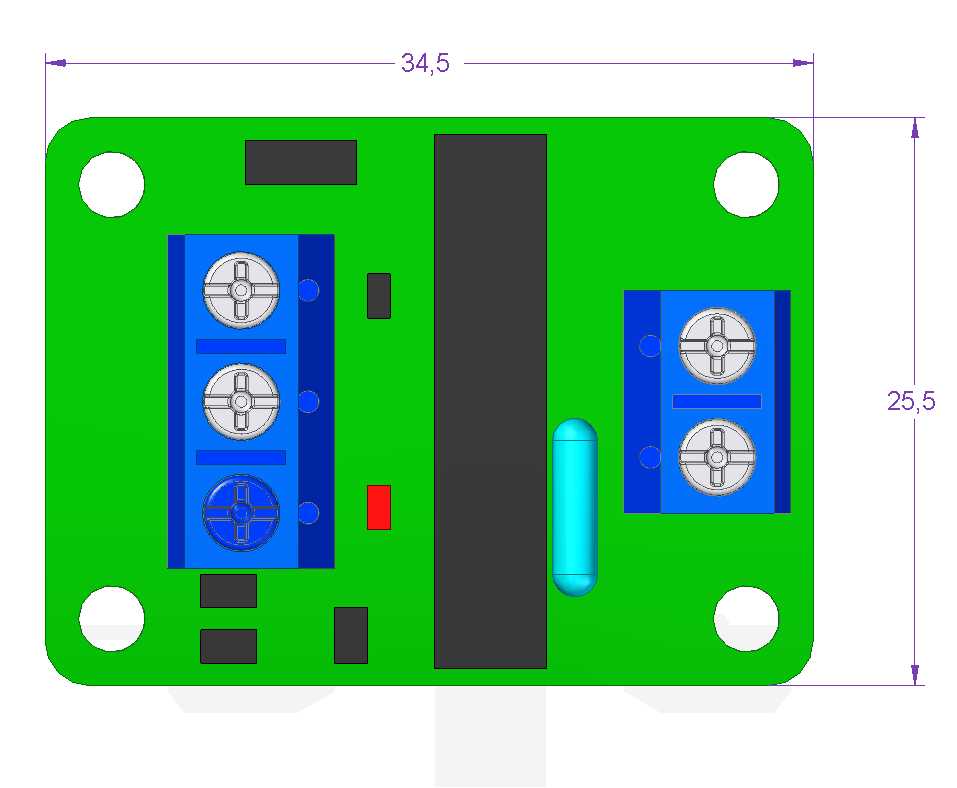

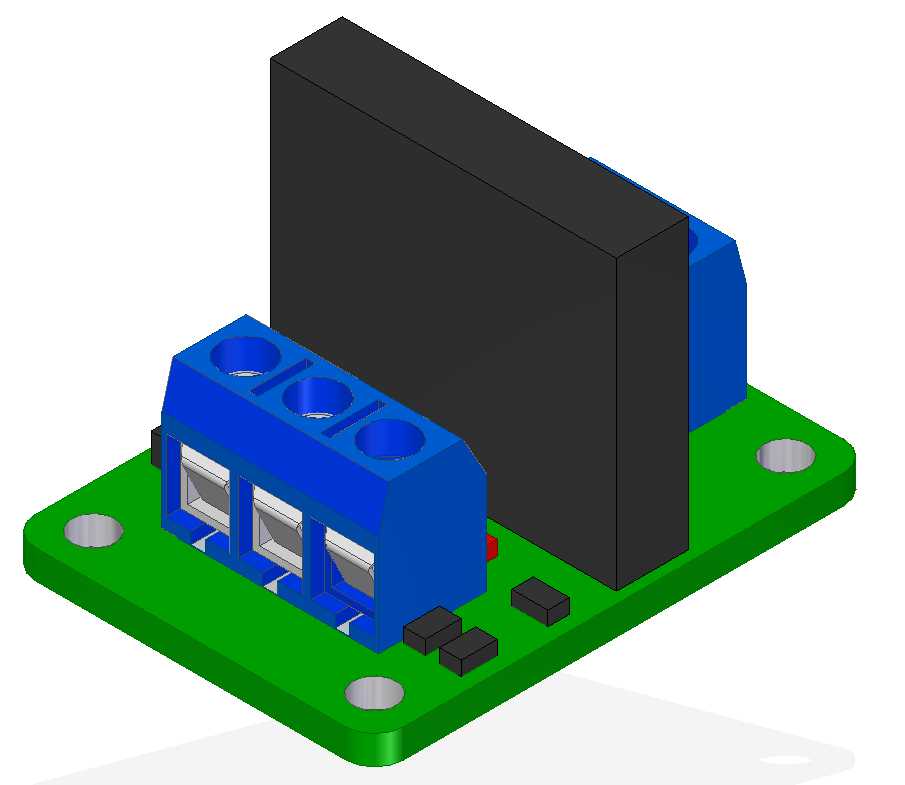

这款固态继电器模块是面向低压工控场景、嵌入式控制回路开发的电路通断执行元件，核心适配单片机开发、小型自动化装置、弱电控制强电的隔离切换场景，能够在无机械触点磨损的前提下完成负载回路的通断控制，相比传统电磁继电器具备更长的使用寿命、更快的开关响应速度，同时工作过程中不会产生触点拉弧、机械弹跳噪音等问题，适合长期频繁通断的控制工况使用。模块整体采用载板集成式设计思路，将固态继电器本体、输入输出接线端子、状态指示元件、固定安装结构全部整合在一块绿色PCB载板上，省去了用户自行搭建外围电路、设计固定结构的步骤，拿到模块后只需完成接线即可直接投入使用，大幅降低了小功率控制回路的开发与组装门槛。从结构设计来看，模块核心的黑色固态继电器本体采用直插焊接方式固定在PCB板中央位置，继电器本体做了方正的塑封外壳设计，能够隔绝外界灰尘、潮气对内部半导体元件的侵蚀，同时塑壳具备一定的绝缘性能，避免强电回路与周边结构发生短路风险。载板两侧分别布置了蓝色的栅栏式接线端子，端子采用大间距的接线位设计，每个接线位都配备了压线螺丝，能够牢固锁紧不同线径的导线，避免接线松动导致的接触不良、发热打火问题，端子的蓝色塑壳做了绝缘隔挡，相邻接线位之间有凸起的隔筋，能够防止接线过程中导线毛刺外露引发的极间短路。载板的四个角位置设计了圆形的金属安装孔，安装孔内嵌了金属衬圈，能够避免螺丝锁紧时压裂PCB板材，用户可以通过M3规格的螺丝将模块直接固定在设备的电控箱安装面、导轨转接板或者实验台架上，安装孔的间距做了标准化设计，能够适配多数小型工控模块的通用安装位，无需额外定制安装支架。模块的功能设计上，输入端适配5V控制信号电平，能够直接对接Arduino等常用开发板的IO输出口，无需额外添加电平转换电路，控制信号触发后模块内部的光电耦合结构会完成强弱电之间的电气隔离，避免强电侧的电压波动、浪涌冲击反向串入控制回路损坏前端控制元件；输出端能够承载240V交流回路下2A的负载电流，可直接驱动小型交流接触器、指示灯、小功率风机、电磁阀等常见工控负载，满足多数小型自动化装置的负载控制需求。载板上还预留了状态指示元件的焊接位，模块触发导通时对应的指示灯会点亮，方便运维人员快速判断模块的工作状态，排查回路故障时无需额外测量电压即可直观确认模块是否正常触发。整体结构布局紧凑，所有元件都在载板范围内排布，没有外凸的易损结构，既适合在量产的小型工控设备内部做集成安装，也适合电子爱好者做原型开发、实验电路搭建使用，模块的接线方向、安装孔位都做了通用性优化，能够兼容多数现有小型电控系统的安装空间要求，替换同规格的传统电磁继电器时无需改动原有安装结构与接线方式。
