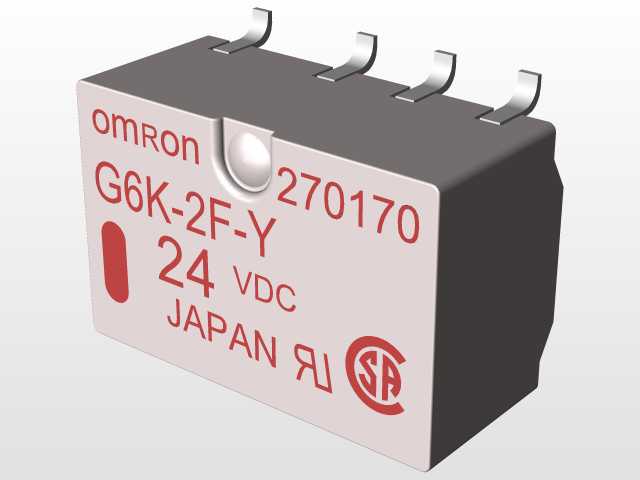

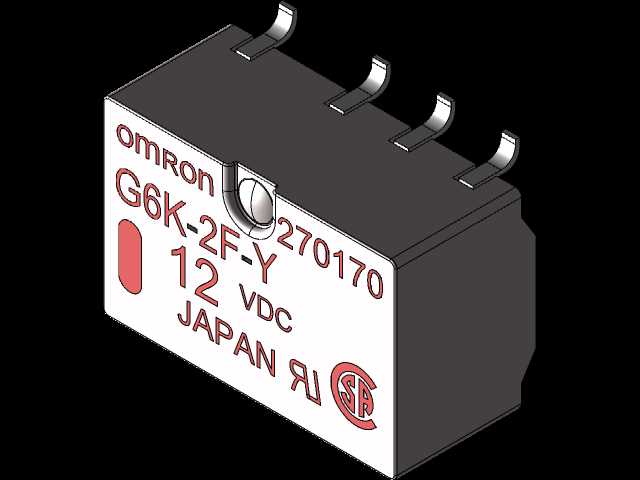

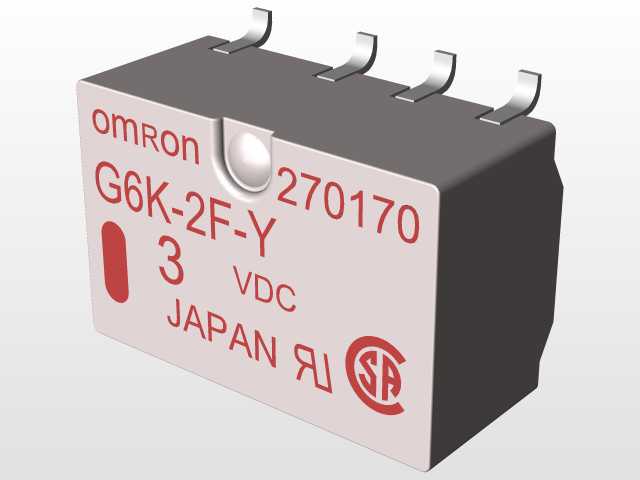

欧姆龙G6K系列贴片信号继电器三维结构

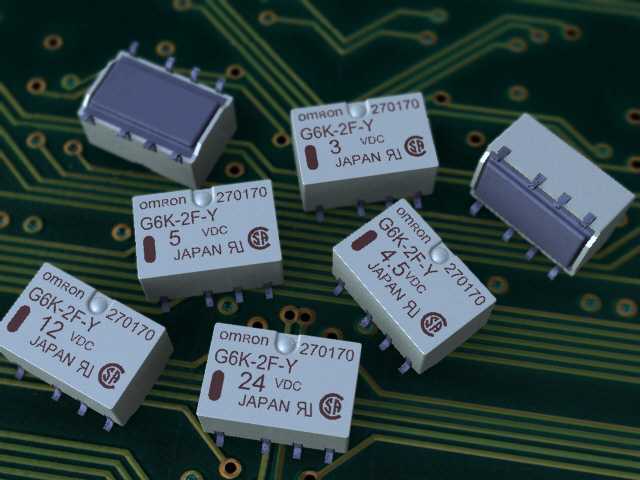

本次呈现的贴片信号继电器三维结构，对应工业控制、通讯设备、测试仪器领域常用的小型信号切换元件，这类元件主要承担小功率信号回路的通断切换、线路隔离、多路信号选通功能，常见于程控交换机端口板卡、工业PLC输入输出模组、精密测试仪器信号切换单元、消费电子控制板等场景，能够在低电压、小电流的信号回路中实现稳定的触点切换，避免不同信号回路之间的干扰，同时凭借紧凑的贴片式封装适配高密度PCB板卡的布局需求。该系列继电器采用DPDT双组双刀双掷触点结构，单颗元件可同时实现两路独立信号回路的切换控制，能够有效减少板卡上元件的布设数量，压缩整体板卡占用空间，适配高密度布线的设计需求。从设计思路来看，该继电器采用表贴SMD封装形式，引脚排布严格遵循行业通用的贴片元件间距规范，能够适配标准SMT回流焊生产工艺，无需额外的通孔插装工序，可直接与其他贴片元件一同完成自动化焊接，大幅提升板卡生产的组装效率。外壳采用耐高温绝缘工程塑料材质，既能够在焊接过程中承受回流焊的高温环境，避免外壳变形损坏内部结构，也能为内部触点、线圈结构提供可靠的绝缘防护，避免外界灰尘、潮气侵入影响触点接触可靠性，同时塑料外壳的规整外形也适配自动化贴片机的吸嘴拾取要求，满足高速贴片生产线的作业需求。从安装边界来看，该系列继电器的外形尺寸控制在极小的范围内，不同线圈电压规格的产品外形尺寸、引脚排布完全一致，仅在线圈绕组参数上存在区别，设计人员在进行板卡布局时，无需针对不同电压规格的产品调整封装尺寸，可直接统一预留安装空间，大幅提升板卡设计的通用性。继电器底部的贴片引脚采用对称式排布，焊接后与PCB焊盘形成可靠的机械连接，能够承受常规板卡生产、运输、使用过程中的振动冲击，避免出现引脚脱焊、元件移位的问题。内部触点采用镀金处理，能够在小信号切换场景下保持极低的接触电阻，避免信号传输过程中出现衰减、接触不良的问题，同时具备较长的机械寿命与电气寿命，能够在长期频繁切换的工作场景下保持稳定的性能表现。线圈部分采用低功耗设计，工作时的发热控制在极低水平，不会对周边紧邻的热敏元件造成温度干扰，适配高密度板卡的散热设计要求。在进行PCB布局设计时，该继电器的安装位置需要避开板卡上的强电回路、高频信号走线，通过合理的布局间距实现强弱电隔离，避免信号串扰影响控制精度，同时元件周边预留的焊接空间符合SMT生产的工艺要求，不会出现元件间距过小导致的焊接桥连、贴装干涉问题。
