双路松乐继电器控制模块结构设计

这款双路继电器控制模块是低压电控系统里常用的通断执行部件，日常在智能家居改造、小型自动化设备控制、学生电子竞赛装置、工业低压信号切换场景里都有广泛应用，它的核心作用是用低压控制信号去驱动高压负载回路的通断，实现控制回路和负载回路的电气隔离，避免操作人员直接接触高压回路带来的安全风险，同时也能解决单片机、PLC这类弱电控设备无法直接驱动大功率负载的问题。

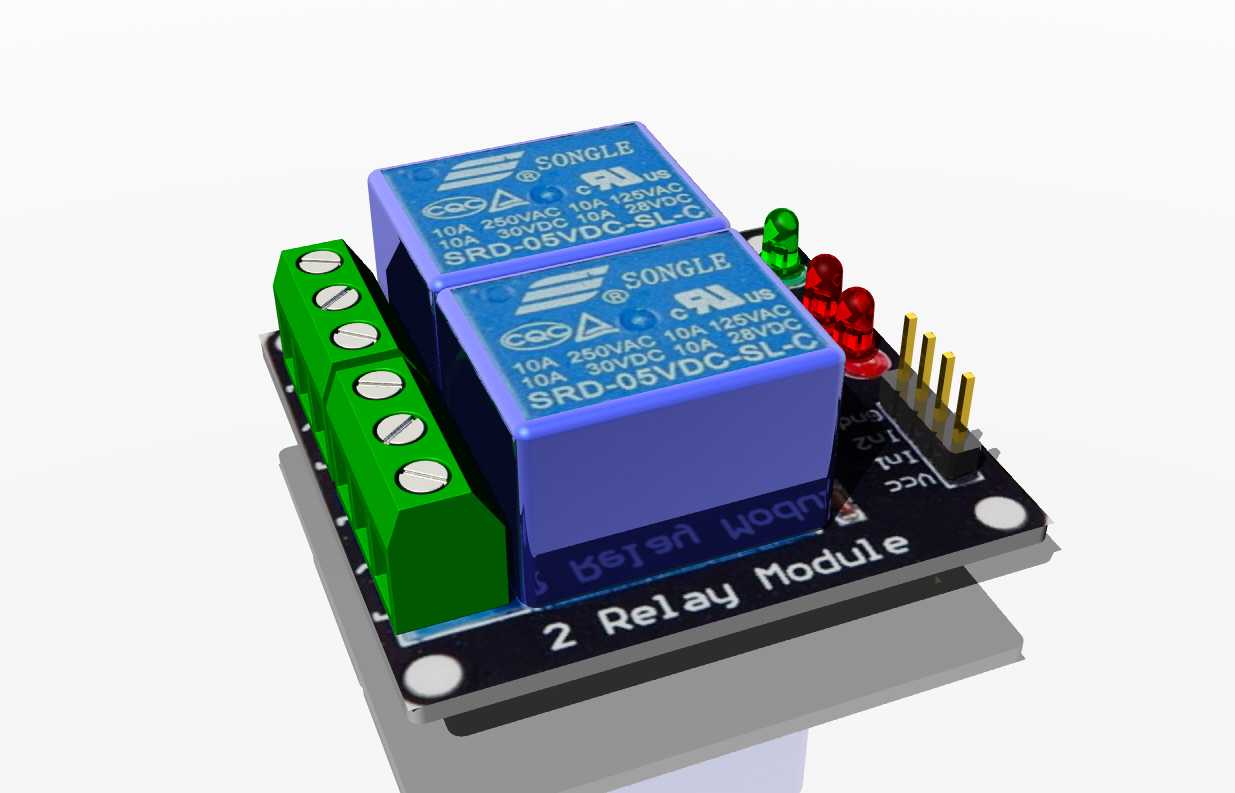

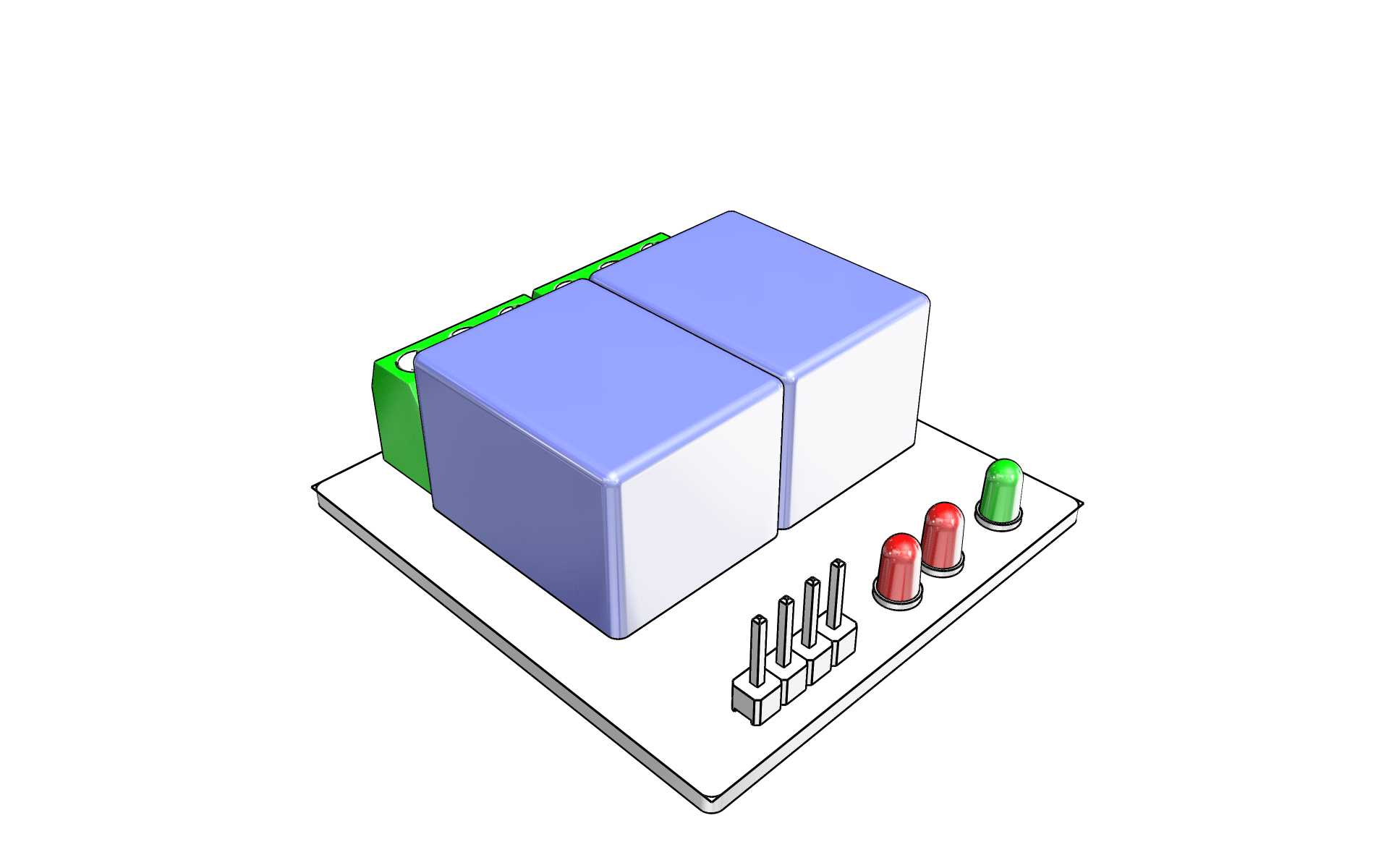

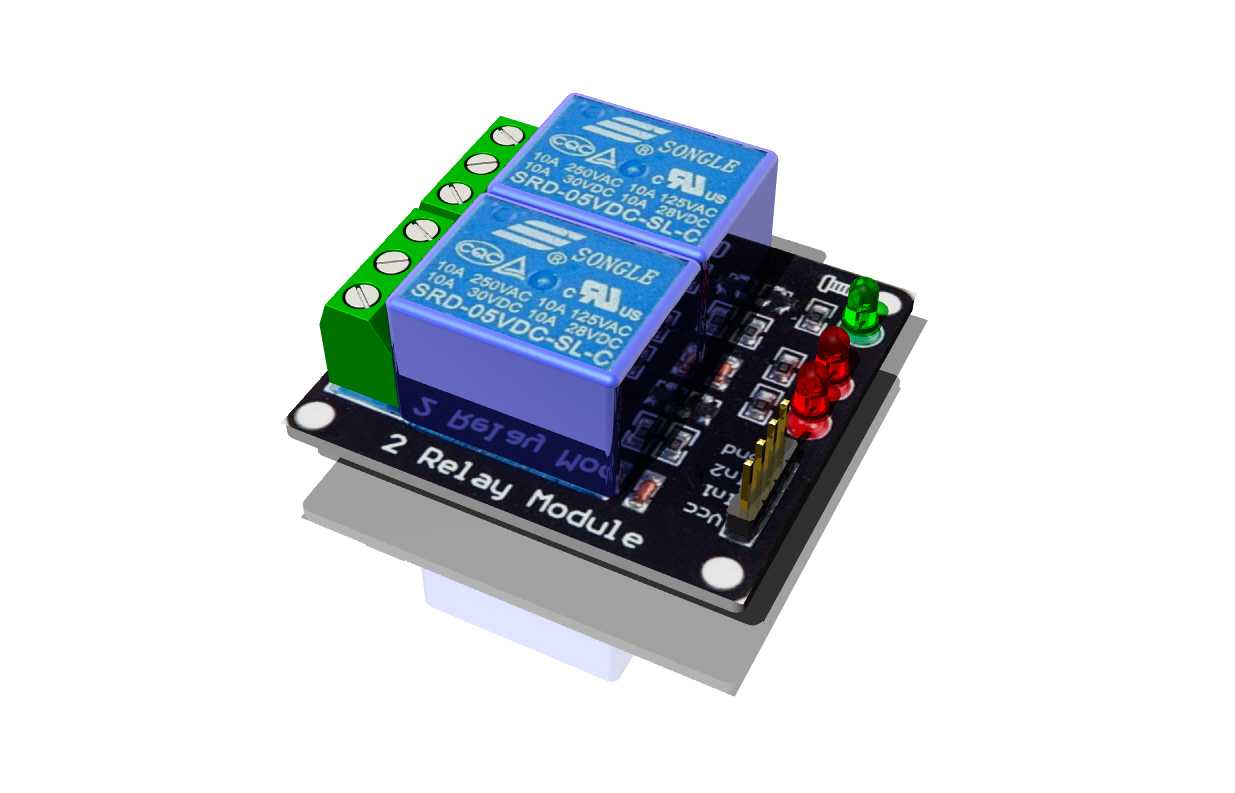

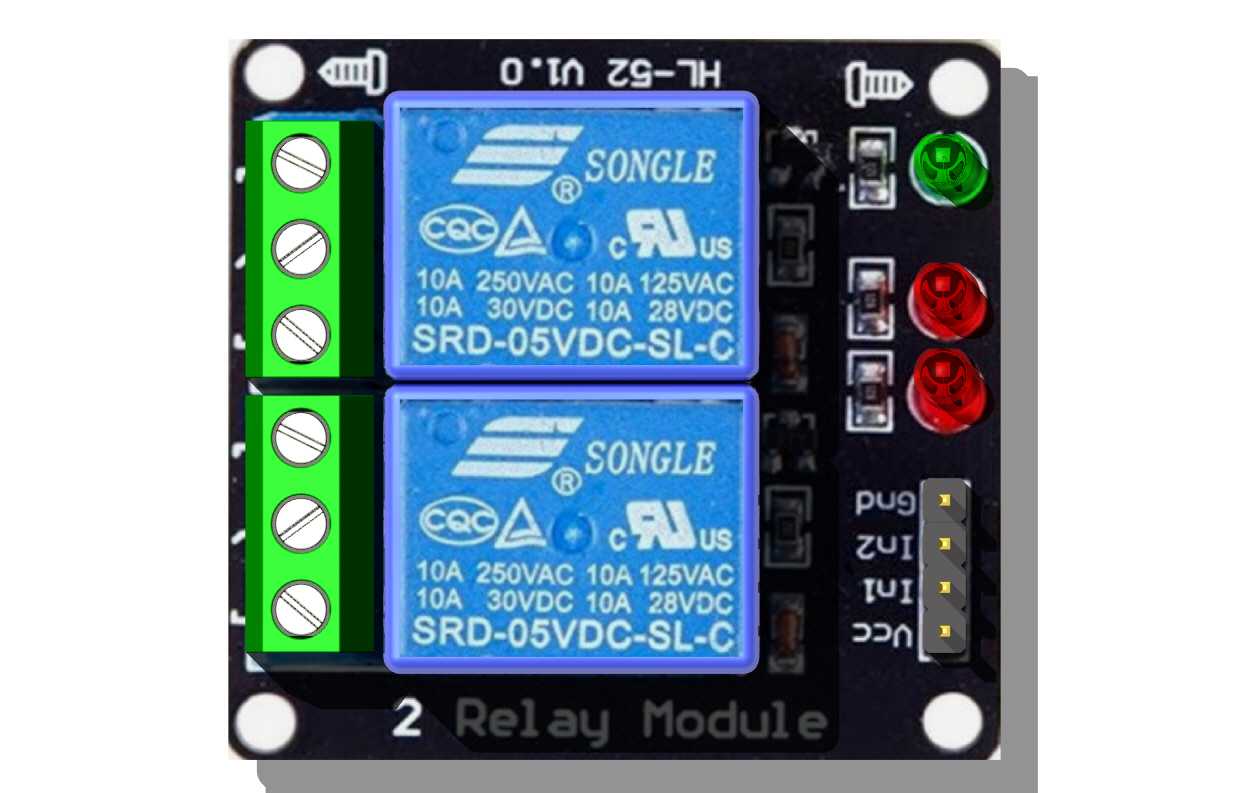

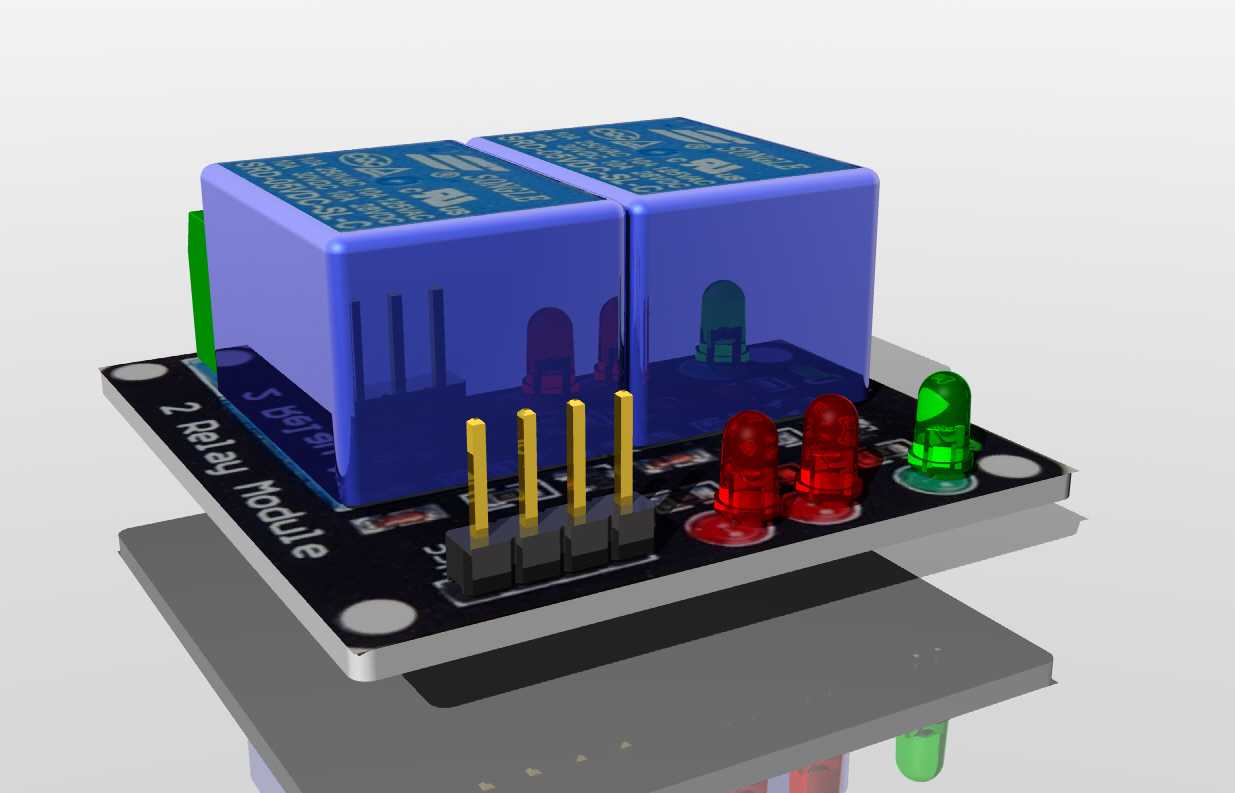

从功能特性来看，模块搭载了两枚额定线圈电压为5V的松乐功率继电器，单路触点支持10A的负载通断能力，可适配常见的250V交流负载或者30V直流负载的切换需求，板载的绿色电源指示灯可以直观反馈模块供电状态，两路红色指示灯分别对应两个继电器的吸合状态，调试时无需万用表测量就能快速判断通道工作状态，侧边的直插排针用于连接控制信号与供电电源，另一侧的绿色栅栏式接线端子则用于接入负载回路，这种强弱电接口分侧布局的设计，能最大程度避免接线时强弱电线路交叉带来的干扰与安全隐患。

在设计思路上，这款模块优先考虑了实际接线的便利性与运行稳定性，电路板采用FR-4玻纤板材制作，继电器底部预留了足够的焊盘面积来固定元件，同时大电流走线路径做了加宽覆铜处理，避免长时间带载时线路过热；接线端子选用带螺丝锁紧的栅栏式结构，相比普通插针接线能承受更大的拉力，不会因为设备震动出现接线松脱的问题；板上的元件布局做了合理的间距规划，继电器作为发热元件和周边的指示灯、排针之间预留了散热间隙，长时间连续吸合工作时热量可以自然散出，不会影响周边元件的使用寿命。

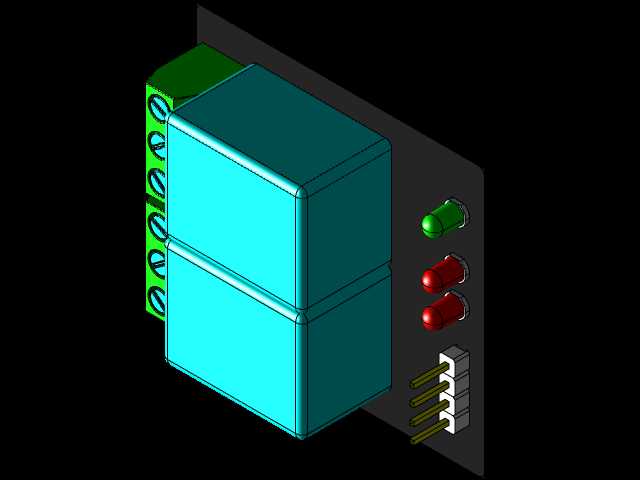

从安装边界来看，模块整体为矩形板状结构，四个角预留了标准的固定安装孔，可以通过铜柱配合螺丝固定在设备电控箱内部的安装平面上，安装时需要注意预留接线操作空间，尤其是接线端子一侧要留出足够的导线弯折与螺丝刀操作空间，排针侧要留出控制排线的插接空间，避免和周边其他电控元件出现干涉；模块整体厚度控制在较低范围，适配大多数紧凑型电控箱的内部安装空间，安装时要注意避开强干扰源，同时不要将模块安装在容易凝露、积尘的位置，保证触点接触的可靠性。
