高精度无源示波器测试探头结构设计

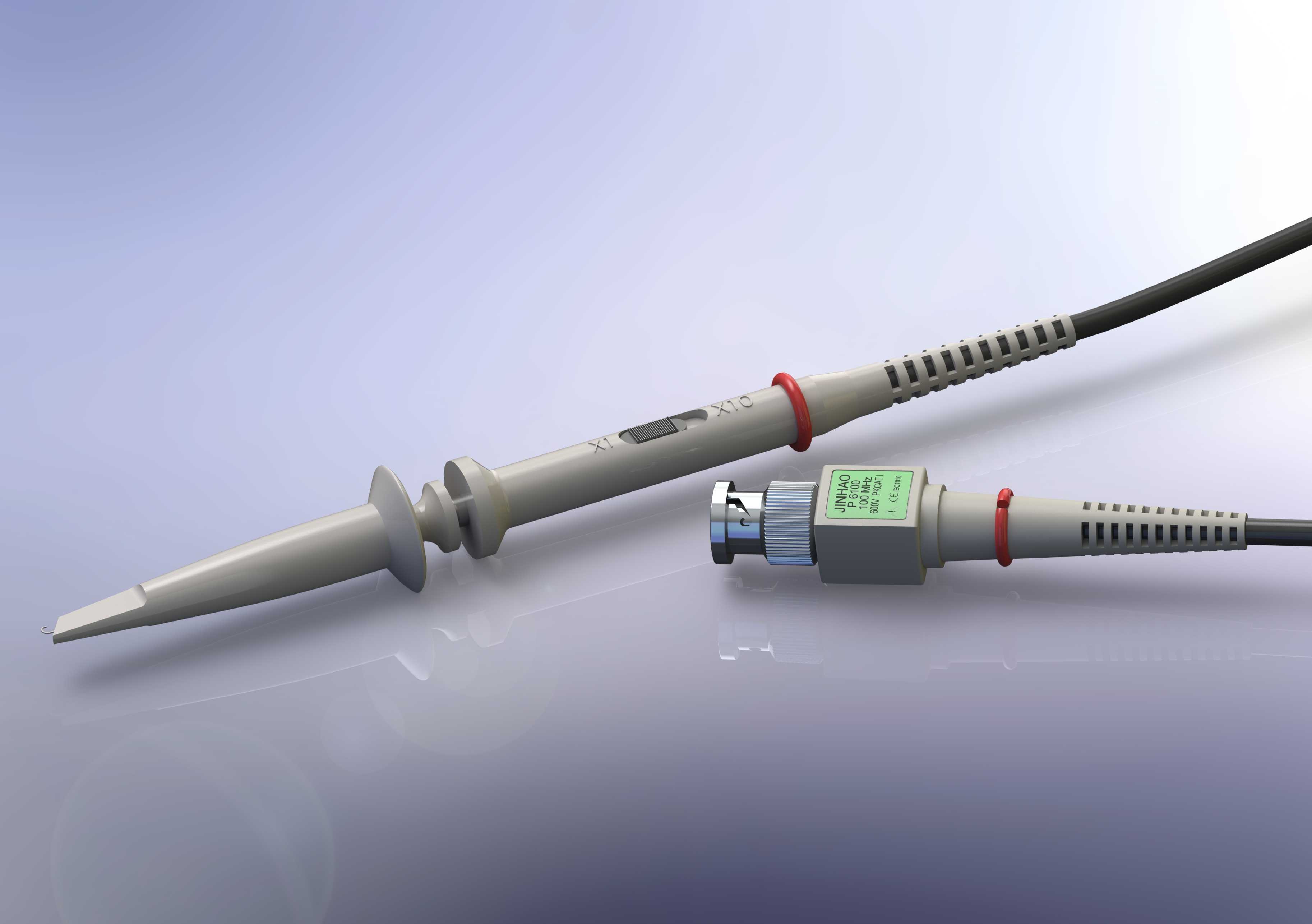

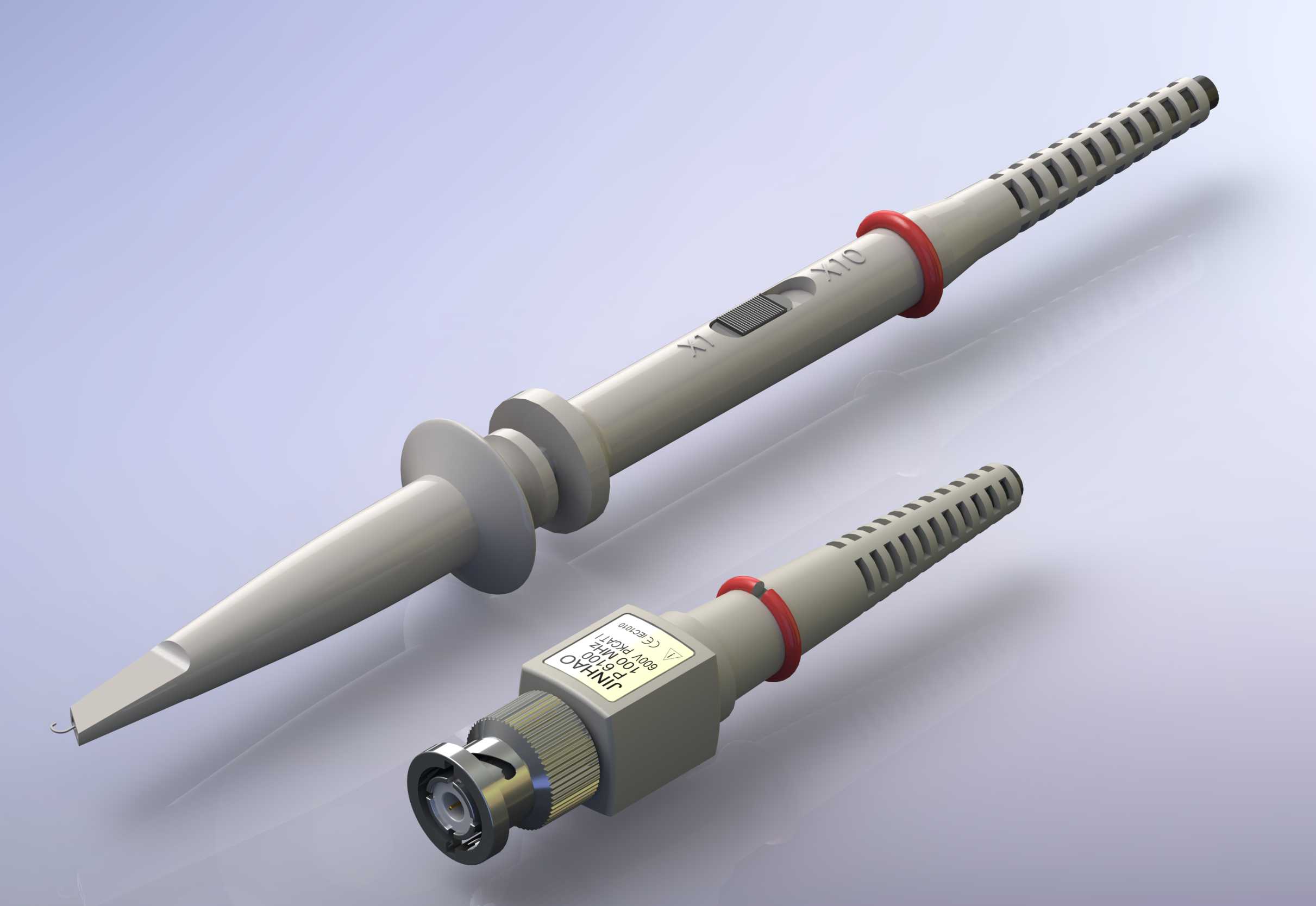

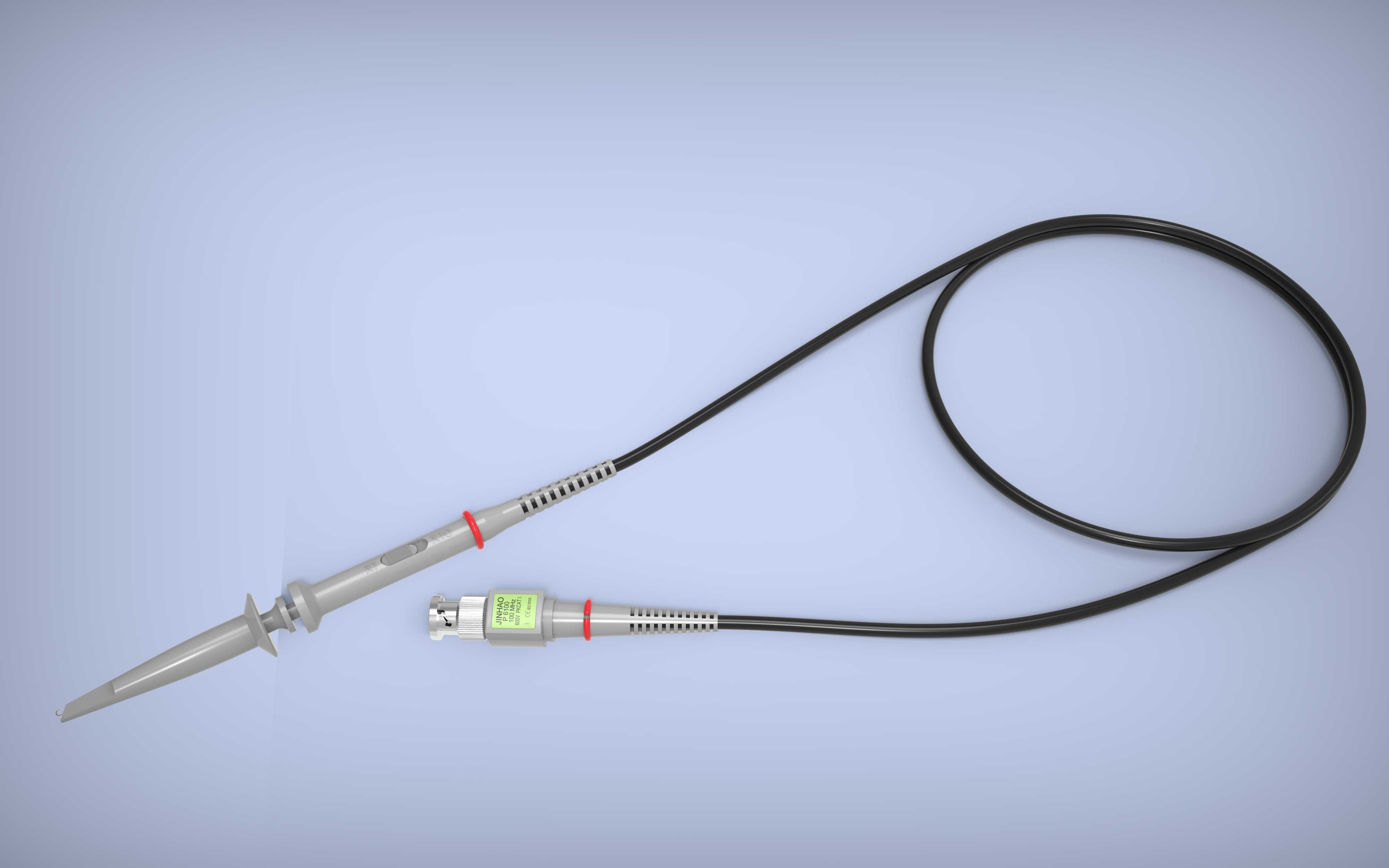

这款示波器探头是电子测量领域的核心配套配件，主要应用于实验室电路调试、生产线电子设备检测、家电维修故障排查、工业电控系统信号采集等场景，是连接被测电路与示波器输入端口的关键信号传输部件，承担着拾取被测点电信号、补偿信号传输衰减、隔离输入干扰的核心作用，能够将电路板上微弱的电压波形信号无失真地传输到示波器采集端，保障测量结果的准确性。从功能特性来看，这款探头采用无源阻容补偿结构设计，探头头部的尖锐探针可以精准接触PCB板上间距极小的贴片元件引脚，探针根部设置的绝缘防护挡圈可以避免测试过程中探针滑移造成相邻引脚短路，提升测试操作的安全性；探头手柄处设置的防滑纹理与档位调节滑块，方便操作人员单手握持完成衰减倍率切换，手柄尾部的应力释放结构采用多道环形开槽设计，可以反复弯折不易出现线材断裂，延长探头的使用寿命；探头末端的BNC连接接头采用标准同轴接口设计，能够匹配绝大多数通用台式示波器的输入端口，接头内部的镀金接触件可以降低接触电阻，减少信号传输过程中的损耗。在设计思路上，这款探头整体遵循人体工学握持逻辑，整体重心靠近探针端，长时间手持测试不易产生疲劳感，外壳采用耐温绝缘的工程塑料材质，既可以满足高压测试场景下的绝缘防护要求，又能耐受日常使用中的磕碰与化学试剂腐蚀；探头内部的阻容元件布局紧贴探针头部，尽可能缩短信号拾取端到补偿网络的走线长度，减少高频信号的辐射干扰，补偿电容采用可调结构设计，用户可以根据配套示波器的输入阻抗调整补偿参数，获得最佳的波形显示效果。从安装与尺寸边界来看，探针头部直径仅2mm，可以伸入密集排布的元件间隙完成测试，手柄主体直径12mm，符合成年人单手握持的尺寸范围，探头整体长度不含线材为135mm，搭配的同轴信号线采用双层屏蔽结构，常规使用长度下可以满足工作台范围内的测试操作需求，BNC接头的标准尺寸可以直接旋接在示波器面板的输入端口上，无需额外转接配件即可完成安装使用，适配绝大多数常规电子测量场景的使用需求。
