SMD0805规格2x与4x贴片排阻结构设计

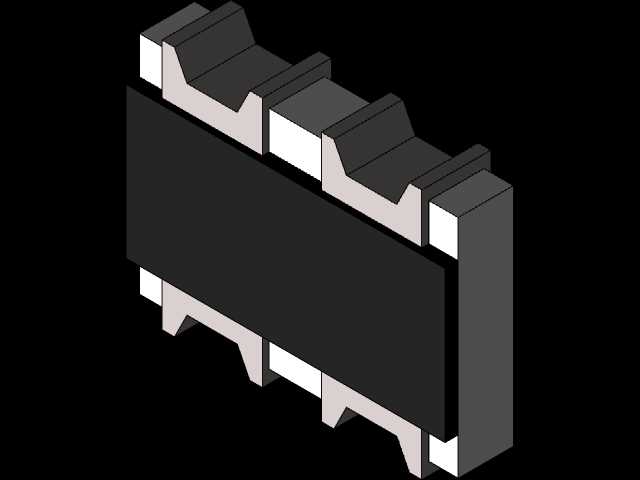

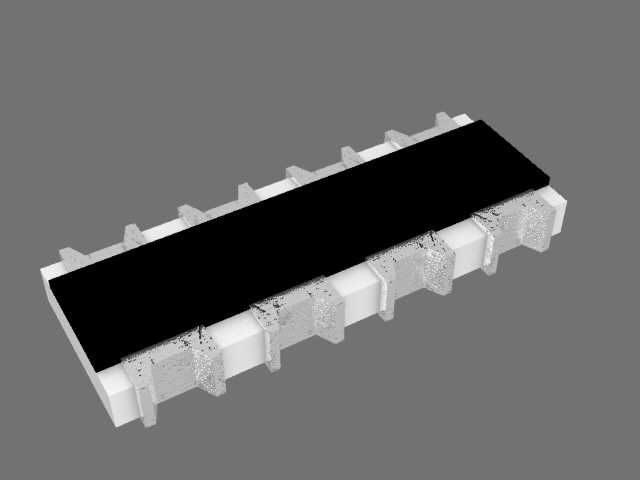

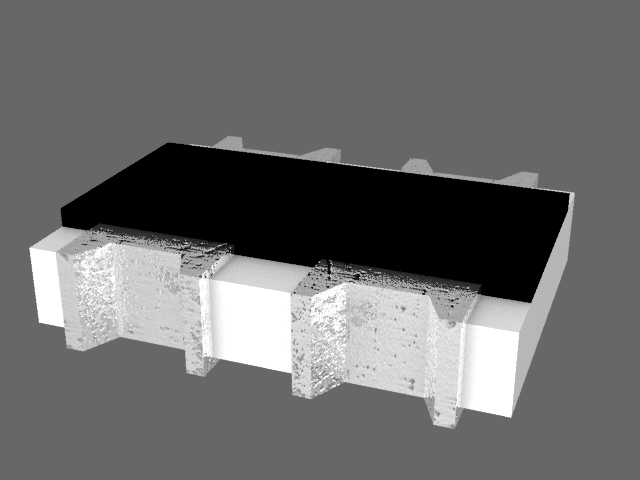

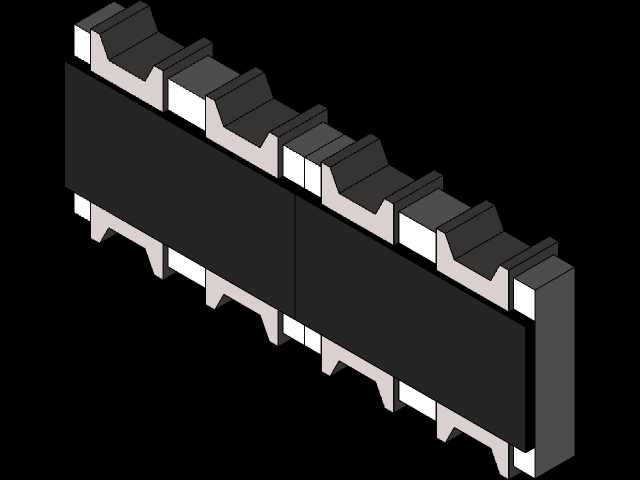

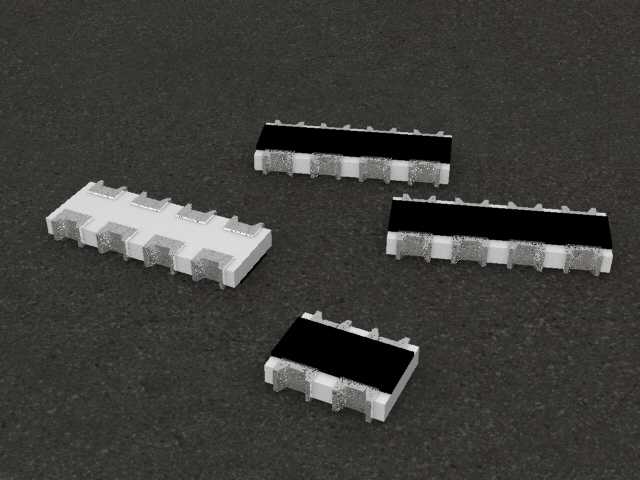

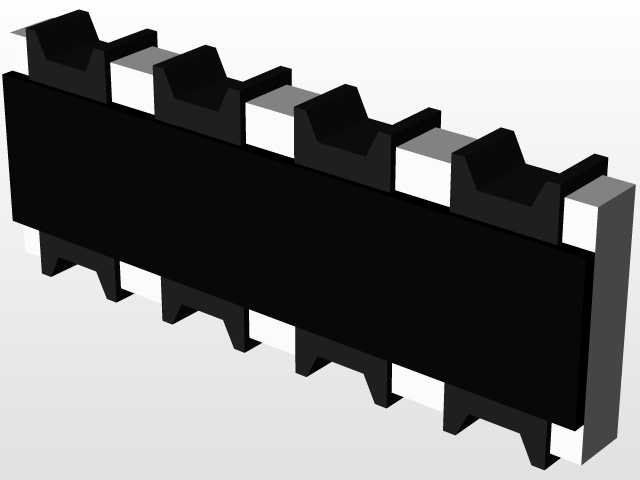

在消费电子、工业控制板卡、汽车电子模块的高密度PCB组装场景中，表面贴装类阻容元件是实现电路分压、限流、阻抗匹配功能的核心基础器件，传统单个贴片电阻在多通道信号处理回路中需要逐个贴装，不仅占用大量板面空间，还会增加SMT产线的贴装点位数量，提升生产环节的错件风险与加工时长，排阻类集成元件正是为解决这一行业痛点而生。本次设计的两款SMD0805规格贴片电阻阵列，分别对应2路与4路集成配置，在设计阶段充分考量了高密度贴装场景的实际需求：整体采用行业通用的0805封装尺寸基准做集成化延伸，2路版本本体尺寸控制在2.54x2.0mm区间，相邻引脚中心间距严格设定为1.27mm，4路版本本体尺寸为5.08x2.0mm，引脚间距同样保持1.27mm的通用标准，完全匹配现有SMT贴装设备的吸嘴拾取参数、回流焊温度曲线适配要求，以及PCB设计时的标准焊盘封装库规范，无需额外调整产线工艺参数即可直接导入量产流程。外形结构上，两款排阻均采用耐高温绝缘塑封本体包裹内部电阻膜层，端电极采用多层镀覆结构，底层为镍阻挡层、表层为锡铅或纯锡镀层，既保证焊接时的润湿性，也能避免长期使用过程中的电极氧化、虚焊脱落问题；本体采用黑白双色的标识区分设计，可在SMT上料、目检环节快速识别元件规格，降低错料概率。功能层面，集成式的电阻阵列将多个参数一致的电阻集成在单一封装内，相比分立电阻拥有更优的参数一致性，相邻电阻的温度系数偏差控制在极小范围内，在高速信号回路、差分信号处理电路中使用时，能有效降低因器件参数离散性带来的信号失真、共模抑制比不足等问题；同时集成化封装大幅缩减了元件在PCB上的占用面积，2路排阻相比两个独立0805电阻可节省近40%的板面空间，4路排阻的空间利用率提升更为明显，能帮助硬件工程师在有限的板卡尺寸内排布更多功能回路，契合当下电子产品小型化、轻量化的设计趋势。安装边界设计上，两款排阻的引脚伸出长度、本体厚度都严格遵循表面贴装元件的通用规范，回流焊过程中元件的立碑、偏移风险被降到最低，本体底部与PCB板面的间隙控制在0.1mm左右，既能保证焊锡的充分浸润，也能避免助焊剂残留堆积在元件底部难以清理，适配从消费级便携设备到工业级宽温板卡的多场景使用需求。
