泰克TDS220双通道数字示波器外观结构

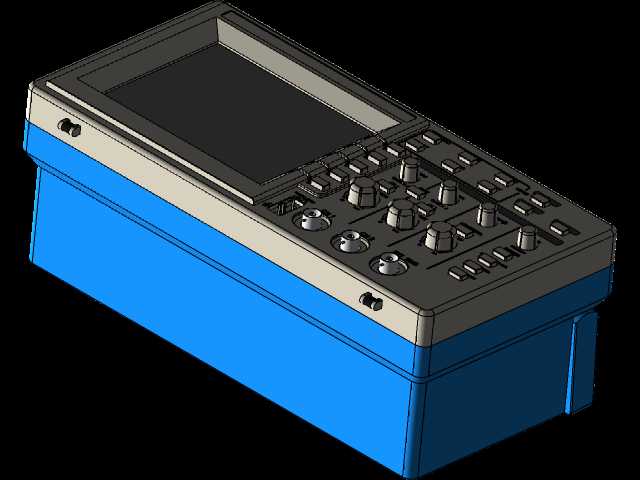

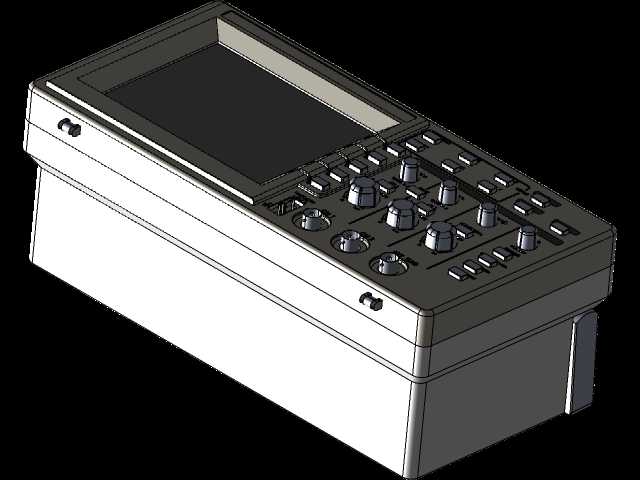

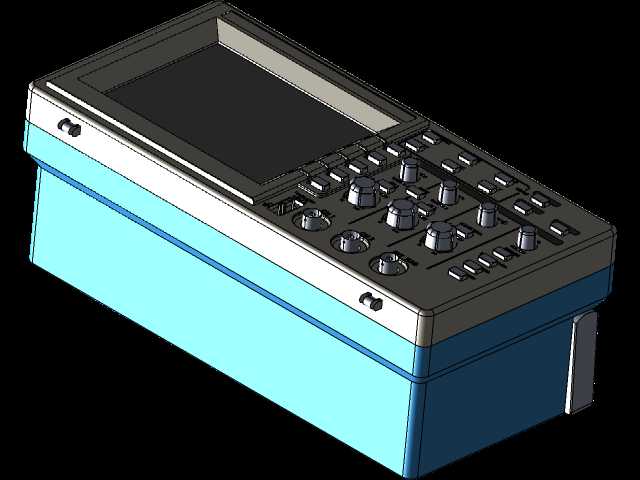

本次呈现的是泰克TDS220双通道数字示波器的三维结构，这类设备是电子研发、产线检测、教学实验场景中不可或缺的基础测量工具，广泛覆盖消费电子维修、工业电路板调试、高校电子信息类专业实训、电源产品性能验证等多个领域，能够帮助工程师快速捕捉电信号波形、测量信号幅值频率相位参数、排查电路异常故障，是电子相关从业者日常工作中接触频率极高的测试设备。

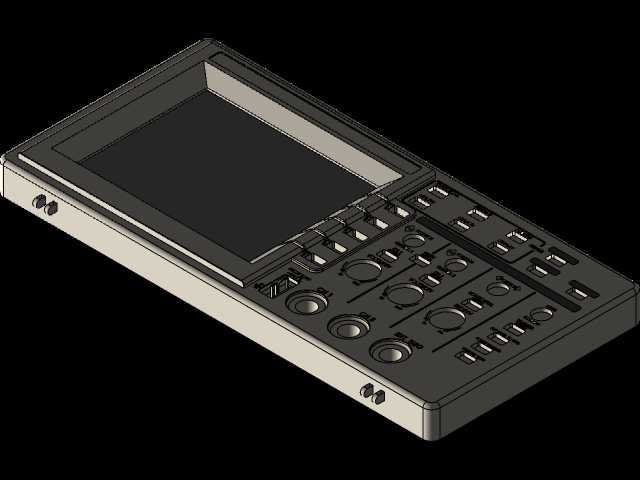

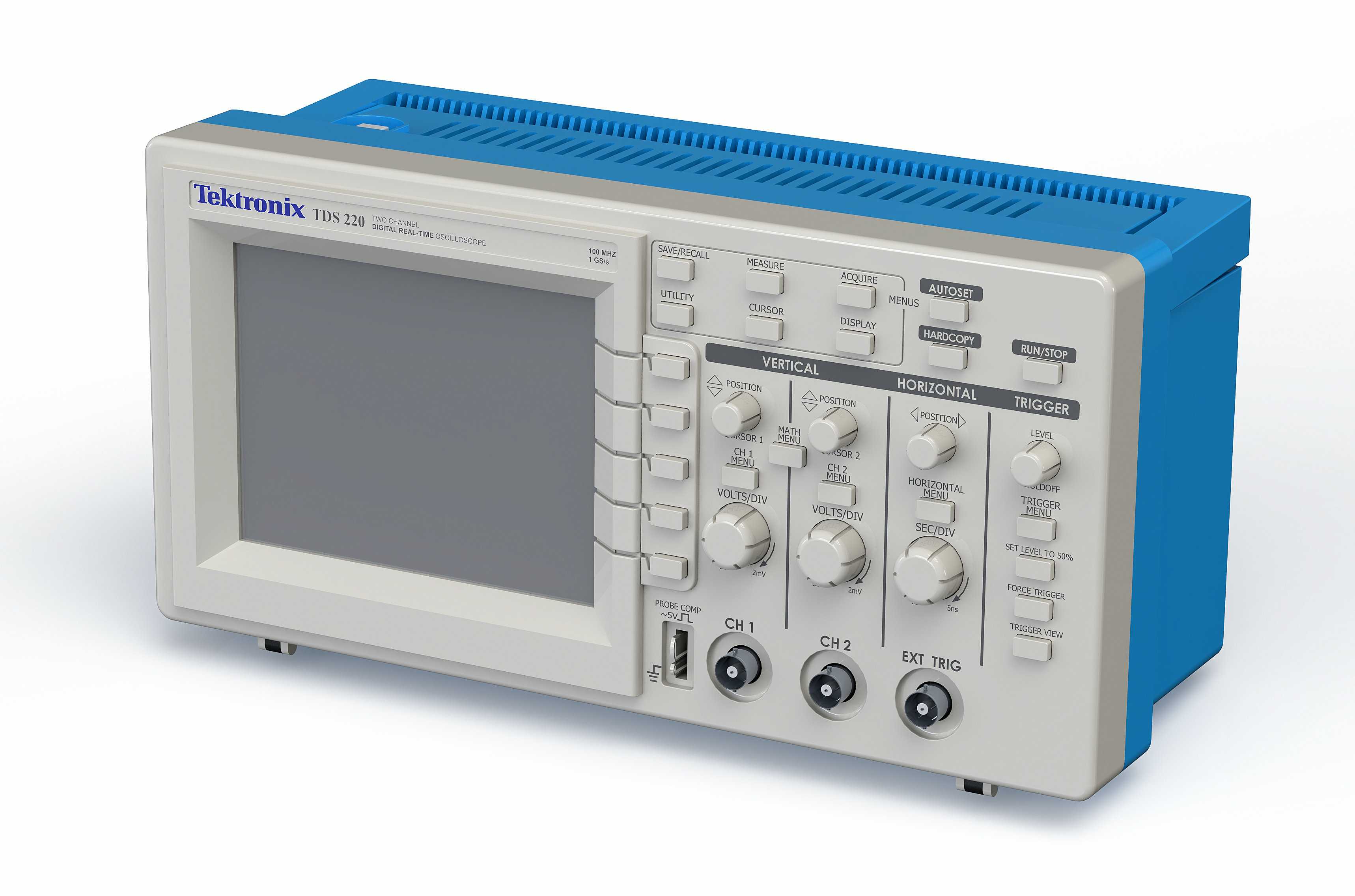

从产品功能特性来看，该型号示波器设置两个信号输入通道与一个外触发输入通道，前面板按照操作逻辑划分出垂直控制区、水平控制区、触发控制区三个核心操作区块，每个区块的旋钮、按键都对应独立的参数调节功能：垂直区旋钮负责通道信号的幅值档位调节、垂直位移调整、通道耦合方式切换，水平区旋钮负责时基档位调节、水平位移控制，触发区旋钮负责触发模式选择、触发电平调节、触发源切换，所有操作控件的排布完全贴合一线操作人员的使用习惯，高频操作的调节旋钮设置在面板中部最易触碰的区域，功能切换按键排布在对应旋钮旁侧，无需大幅度移动手臂即可完成常用参数调整。

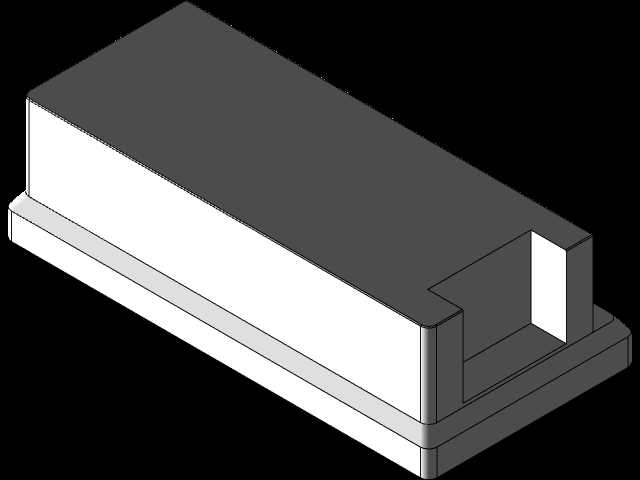

在产品设计思路上，该设备采用台式仪器经典的方正壳体造型，上半部分壳体做散热格栅结构，能够在设备长时间连续工作时及时排出内部电路产生的热量，避免元器件过热导致测量精度下降或设备故障；前面板采用浅灰与蓝色撞色设计，显示屏幕区域做内凹边框防护，避免搬运或使用过程中刮花显示屏表面；底部设置四个防滑支撑脚，放置在工作台面时能够保持稳定，不会因操作旋钮时的施力出现滑动；接口区域集中布置在前面板下半部分，BNC输入接口旁标注清晰的通道标识，方便测试探头快速插接，同时预留USB接口用于数据导出与设备升级，兼顾实用性与操作便捷性。

从外形尺寸与安装边界来看，该设备属于台式便携测量仪器，整体宽度适配常规工作台的摆放空间，深度不会占用过多桌面纵深，高度满足操作人员坐姿状态下平视屏幕的视觉需求，无需额外支架即可直接放置在标准防静电工作台上使用；壳体边角做圆弧过渡处理，避免搬运过程中磕碰造成壳体损伤或人员划伤，整体结构紧凑，既满足内部电路板、电源模块、显示组件的安装空间需求，又尽可能压缩冗余体积，方便在空间有限的测试工位上摆放，也可配合仪器收纳箱进行外场测试携带。
