便携式手持DSO150数字示波器结构设计

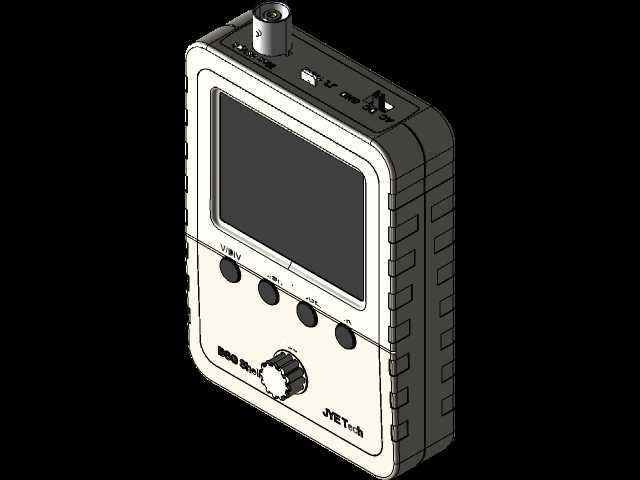

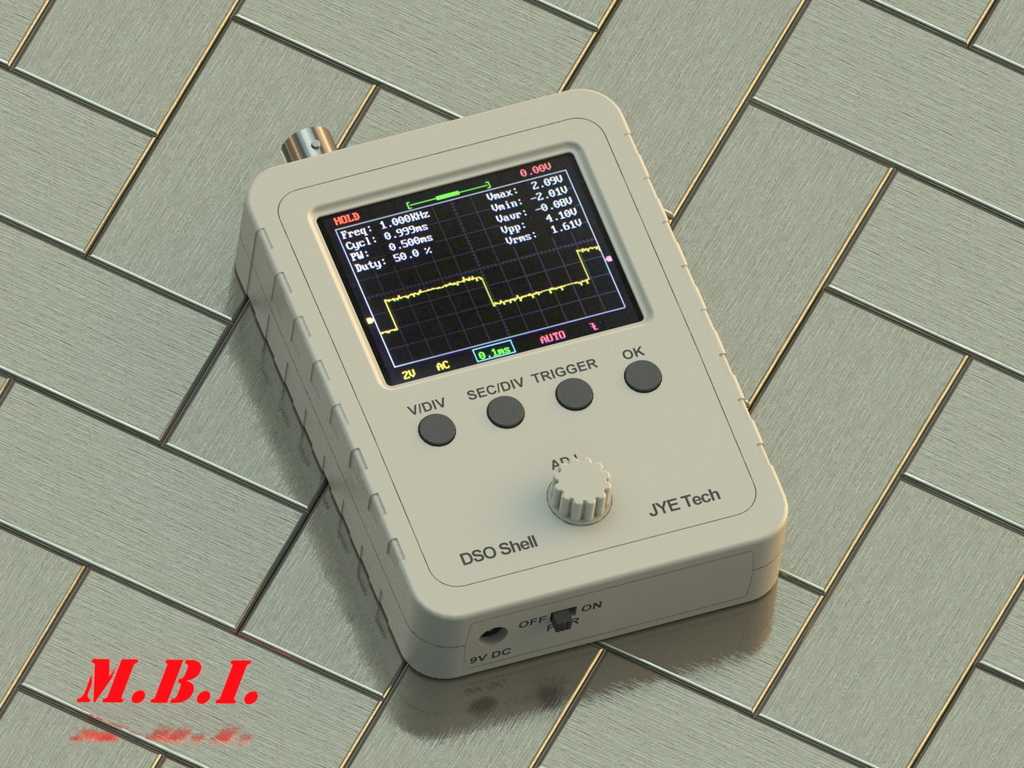

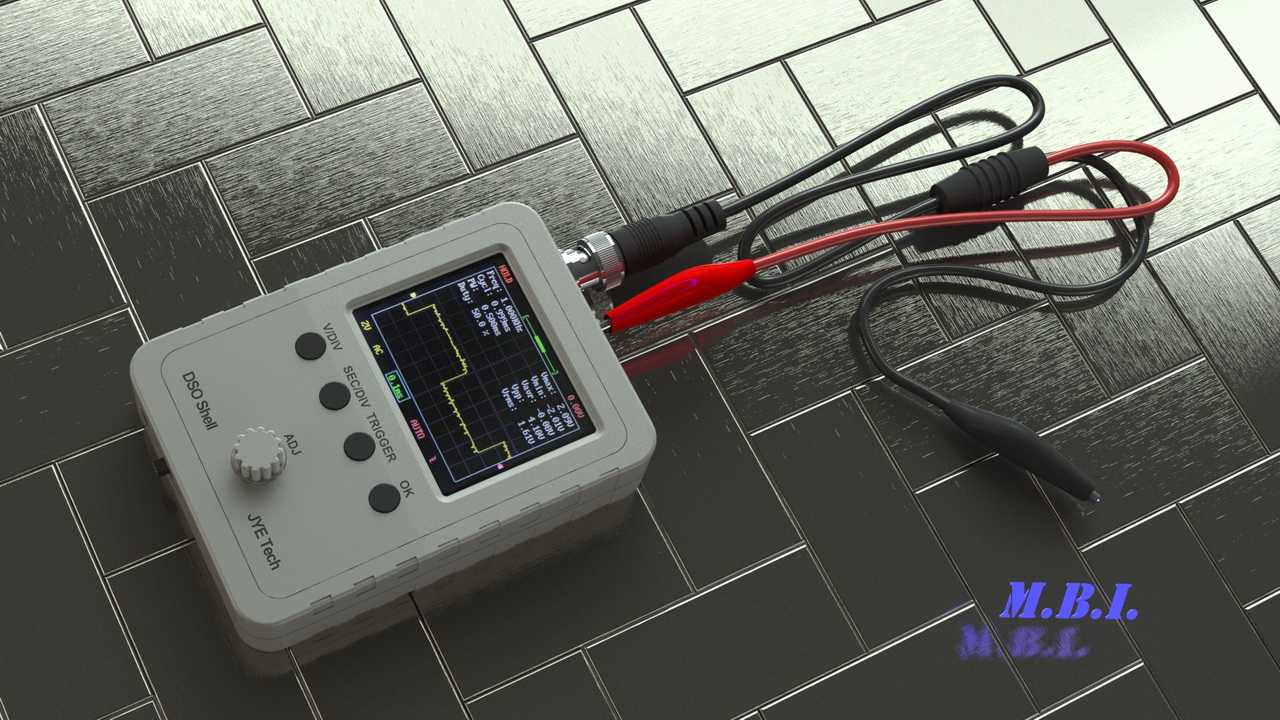

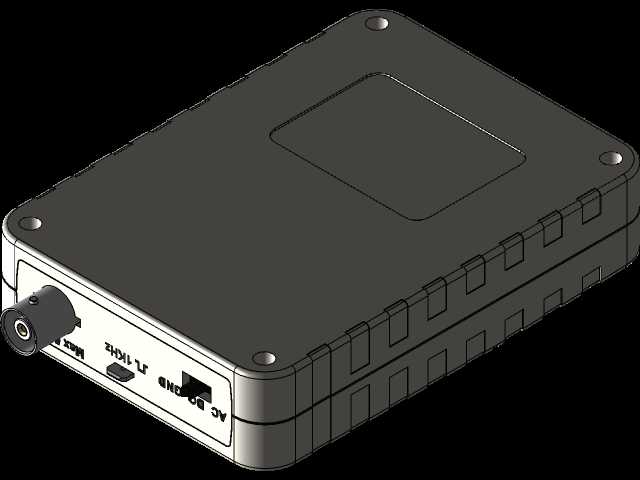

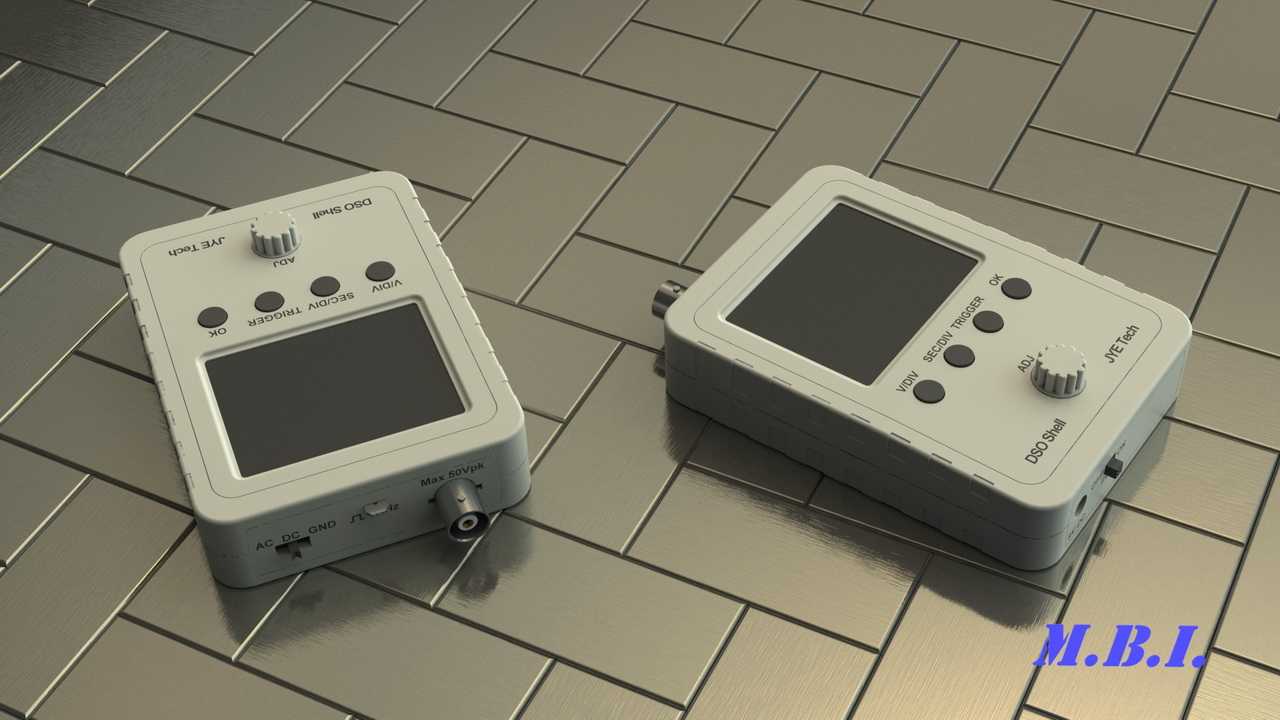

这款便携式数字示波器主要面向电子研发调试、现场电路检修、电子教学实训、创客DIY制作等多类应用场景，能够满足户外作业、狭小空间检测、移动调试等传统台式示波器无法覆盖的使用需求，可完成常规电信号波形采集、电压参数测量、频率读取、波形异常排查等核心测量任务，是电子从业者随身配备的实用检测工具。从功能特性来看，该设备集成了信号采集前端、波形处理单元、液晶显示模块与操作交互组件，搭配专用测试探头可直接接入被测电路，实时显示电信号的波形变化，支持基础的触发调节、档位切换功能，能够满足多数低压电子电路的测量需求，无需复杂外接设备即可独立完成测量工作，大幅降低了现场检测的设备携带负担。在产品设计思路上，整体采用一体化手持壳体结构，将显示屏幕、操作按键、调节旋钮、探头接口全部集成在单块手持尺寸的壳体上，壳体做了圆角过渡处理，提升单手握持的贴合度与舒适度，操作区域按照使用频率排布：高频使用的调节旋钮布置在壳体左侧方便拇指操作，功能按键竖向排布在屏幕侧边，探头接口设置在壳体顶部避免测试线缠绕干扰操作，屏幕采用嵌入式安装设计，屏幕周边做了凸起防护边，避免日常放置、携带过程中刮花显示面板。从外形尺寸与安装边界来看，整机采用掌心级尺寸设计，长宽厚比例适配单手握持的人体工学尺寸，可轻松放入工具包、工作服口袋中携带，壳体内部做了分区安装筋位，分别固定电路板、显示屏、供电模块，各组件之间预留足够的安全间隙避免电路短路，探头接口做了加固安装结构，频繁插拔测试线也不会出现接口松动问题，背部预留了可选配的电池仓空间，支持脱离外接电源独立供电使用，满足无市电场景的户外检测需求。整体结构设计兼顾了便携性、耐用性与操作便利性，在有限的体积内平衡了测量性能与使用体验，适合作为随身电子检测工具使用。
