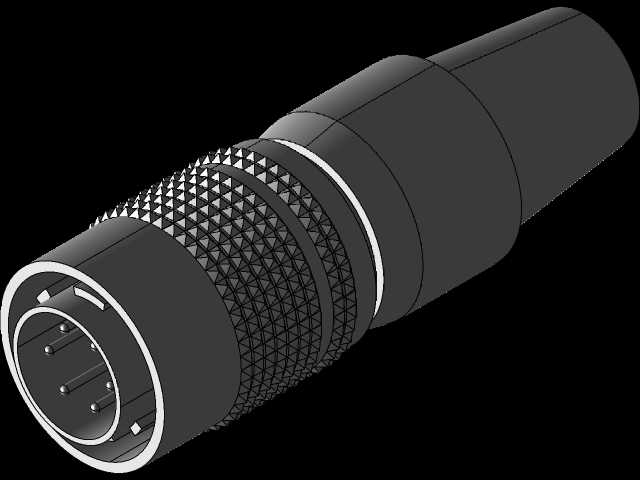

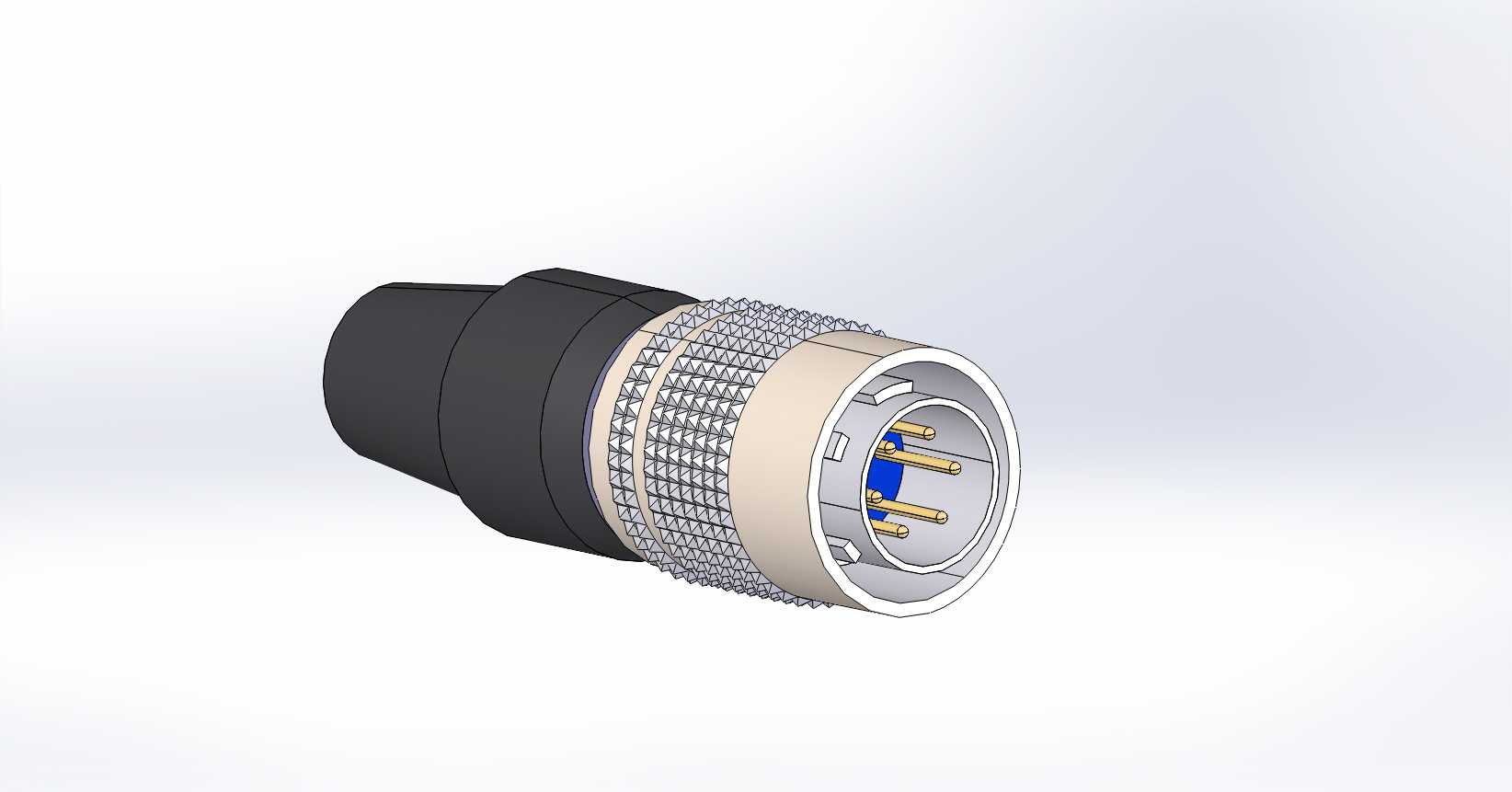

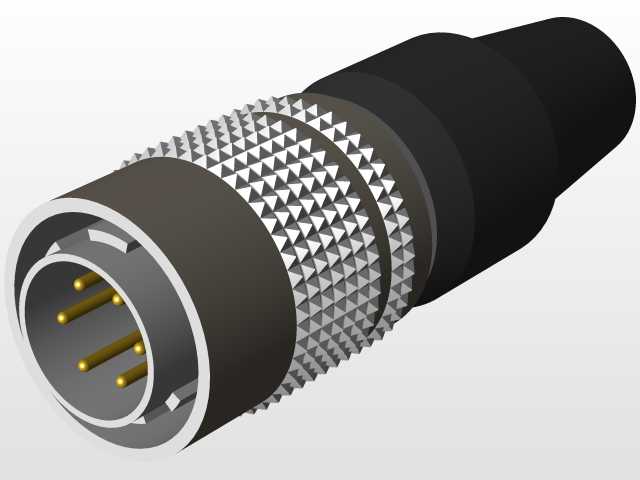

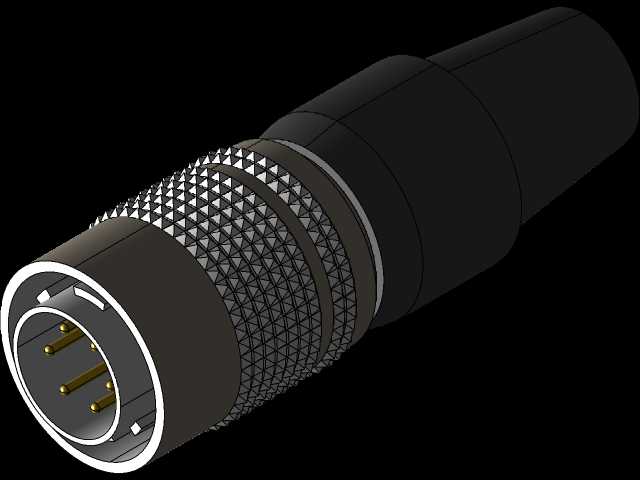

广濑HR10系列六针圆形连接器插头结构

这款六针圆形插头是工业信号与小功率供电传输场景中常用的互连部件，广泛适配工业检测设备、小型传感装置、精密测量仪器、医疗检测终端以及工业相机的外接线路连接需求，在需要频繁插拔、对连接稳定性有较高要求的紧凑安装空间中尤为适用。它承担着设备端与线缆端的信号导通、物理连接锁定功能，能够在常规工业作业环境下维持稳定的接触性能，避免因轻微振动、拉扯导致的接触不良或信号中断问题。

从功能特性来看，这款插头采用六芯插针布局，可同时满足多路低频信号传输与小功率供电的同步传输需求，插针采用镀金接触设计，能够有效降低接触电阻，减少长期使用后的氧化损耗，提升连接的可靠性与使用寿命。插头外圈设计有滚花防滑锁紧结构，对接配套插座时可通过旋转螺套实现螺纹锁紧，无需额外工具即可完成稳固连接，同时具备一定的防松脱能力，适配设备移动、轻微振动的使用场景。插头尾部采用锥度出线设计，能够配合线缆护套实现线缆根部的应力释放，避免线缆反复弯折导致的内部线芯断裂，同时可适配常规外径的柔性信号线缆，满足不同布线场景的装配需求。

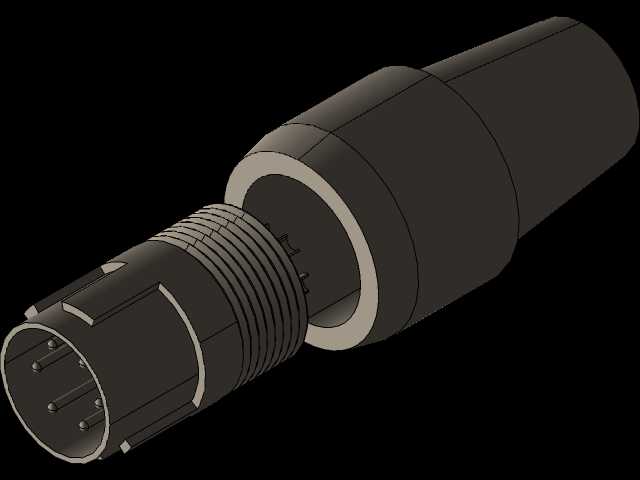

在设计思路上，这款插头充分考虑了紧凑空间下的安装与使用便利性，整体外形采用圆柱式结构，最大外径控制在小尺寸区间，能够适配设备面板上的密集安装需求，不会占用过多的面板布局空间。内部插针采用绝缘基座固定，各插针之间设置有足够的绝缘间隙，避免相邻针脚之间出现信号串扰或短路问题，插针端部做了导向倒角处理，对接时能够自动导正位置，避免插针弯折损坏。插头外壳采用硬质绝缘工程塑料与金属锁紧结构结合的设计，既保证了整体结构强度，又控制了产品自重，同时金属锁紧部件能够提供足够的锁紧力，保证连接后的结构稳定性。

从安装边界来看，这款插头对接时的轴向插入长度较短，不需要在设备后方预留过多的操作空间，适配薄型设备、紧凑腔体内部的连接需求；尾部出线方向为轴向直出，布线时可顺着线缆自然走向排布，不会出现过度弯折线缆的情况。滚花锁紧圈的外径设计兼顾了手动操作的便利性与空间占用，即使在戴薄手套的作业场景下，也能顺利完成旋紧与松开操作。整体结构没有突出的尖锐边角，安装与插拔过程中不会划伤操作人员或周边线缆，适配工业现场的常规作业需求。
