广濑十二芯面板式圆形航空插座

　　这套三维数模还原的是一款面板固定式多芯圆形连接器插座，接触件采用焊杯式焊针布局，十二路信号触点在绝缘基座内按环形阵列排布，主要承担检测仪器、工业通讯终端、伺服控制盒、医疗设备外置接口以及小型自动化装备面板上的线缆对接任务。在实际机柜布线场景中，这类插座常被嵌装在设备侧壁或操作面板预留开孔处，外侧配合带锁紧结构的插头实现快速插拔，内侧焊针端直接焊接设备内部线束，既完成多回路信号的集中转接，也依靠圆形金属壳体形成可靠的机械防护与电磁屏蔽边界。建模时优先从安装配合关系入手：前端法兰贴合面板外表面，后端带螺纹的筒体穿过面板开孔，通过锁紧螺母从内侧压紧固定，因此数模中完整保留了法兰贴合面、外螺纹段、六角锁紧位以及密封圈槽，

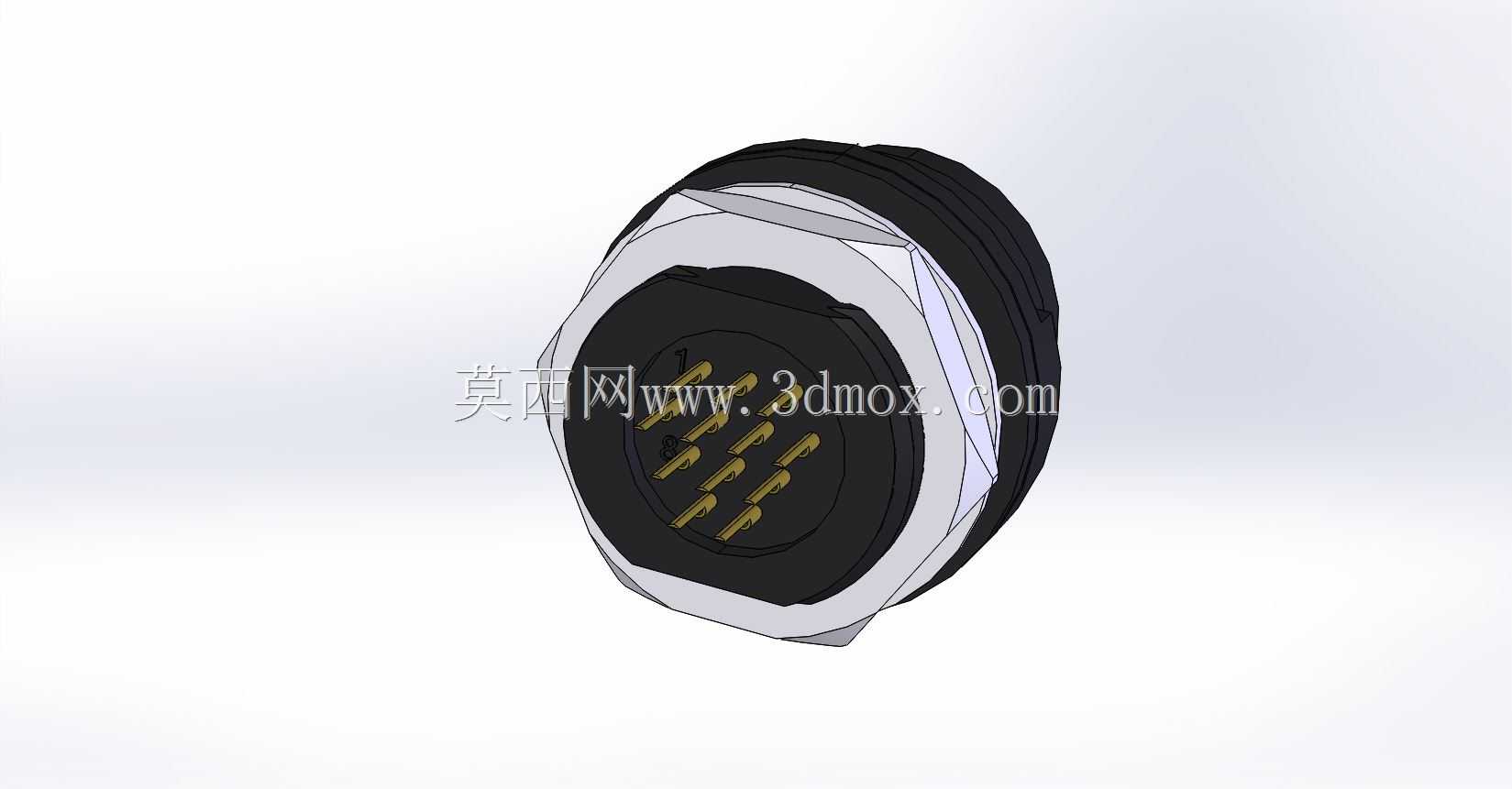

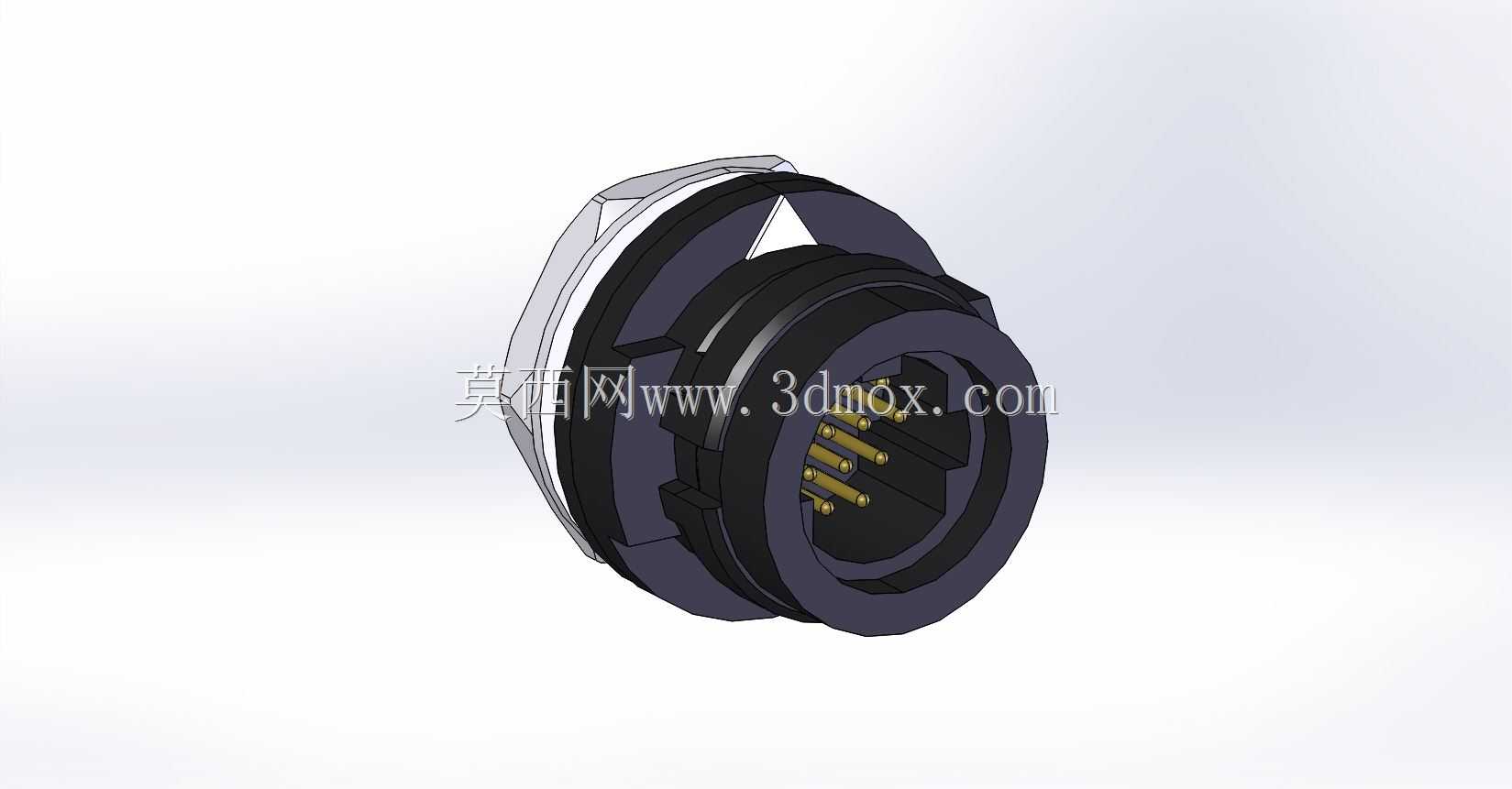

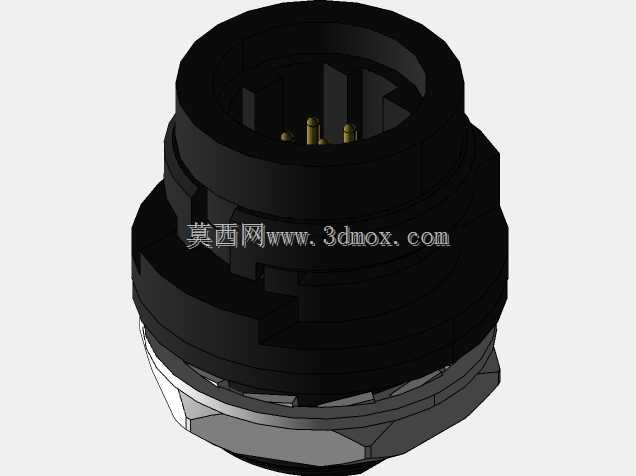

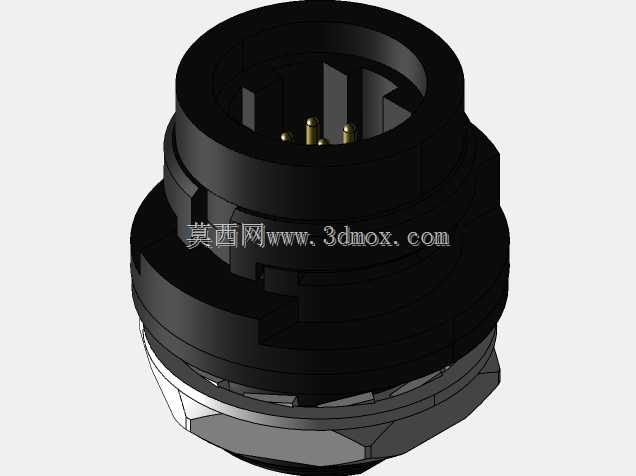

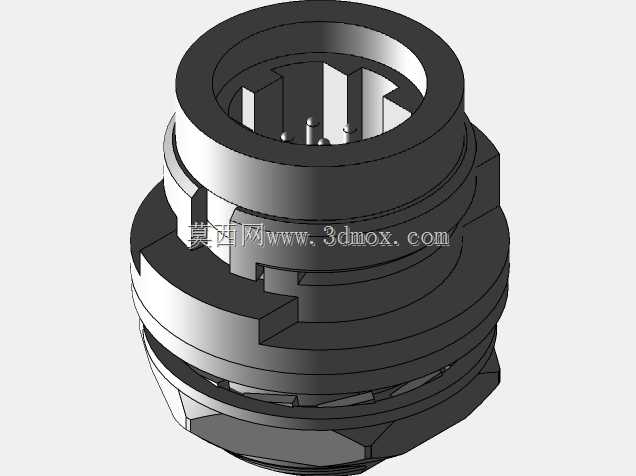

　　结构工程师在整机布局时可直接校核面板开孔直径、法兰沉台深度、螺母旋合空间和后方线束折弯半径，避免出现插座装到位后螺母与内部线槽干涉、焊杯处线缆弯曲半径不足等常见装配问题。接触端部分，黑色绝缘基座内嵌十二根镀金焊针，针位按不等距环形排布并带有防呆定位特征，能有效防止错插；建模时对焊杯内孔、针体伸出长度、基座与金属外壳的包胶间隙均做了实体表达，线束工艺人员可据此评估焊线操作空间，确认电烙铁伸入角度与热缩套管包覆长度。外壳采用阶梯式圆柱造型，外侧预留插头卡扣旋合的导向槽与定位缺口，插拔时插头沿导向推入并小幅旋转即可锁定，振动工况下不易松脱。法兰与面板之间可加装橡胶垫圈，数模中垫圈安装槽的宽度和压缩量按常规面板密封间隙设定，

　　满足一般工业环境下的防尘防溅要求。从整机选型角度看，这类小直径多芯连接器占用面板面积小、芯数密度高，适合空间紧凑的手持终端、移动检测设备和模块化控制单元；三维结构完整呈现了插座前后端的长度包络、最大外圆、法兰对边尺寸以及焊针焊接后的线束走向空间，结构工程师在做面板开孔图、内部线束布置和干涉检查时，可直接将其作为接口基准件调用，也能以此为参照核对配套插头的锁紧行程、对接高度和线缆护套尺寸，保证整套互连机构在装配、维护和反复插拔过程中都具备稳定的定位精度与连接可靠性。
