广濑HR30系列七芯阴压接电缆插头

　　这套圆形电缆插头结构在工业通讯链路、检测设备线束、伺服编码器信号传输以及车载视觉系统的对接端十分常见，属于需要反复插拔又要保证接触可靠的中端连接方案。建模时最先要锁定的是插头端的对接边界：前端为阴接触件腔，七芯插针孔位按环形阵列排布，中心一芯、外圈六芯的布局在多芯信号接插件里属于成熟排布，孔位之间预留绝缘隔筋，避免相邻芯线在振动工况下出现信号串扰。

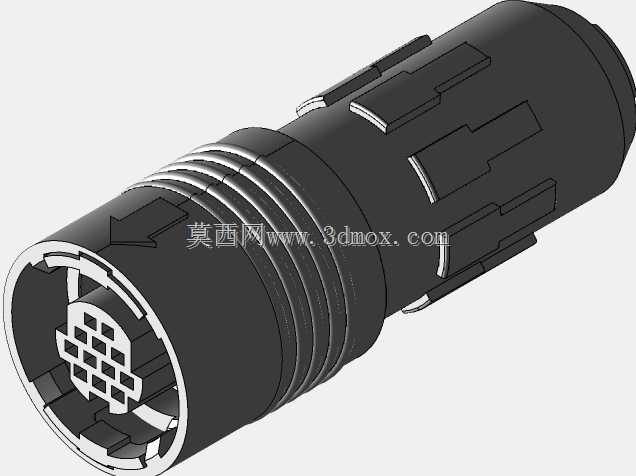

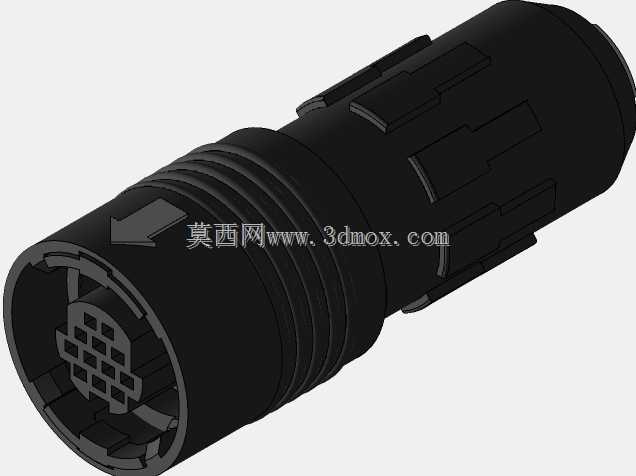

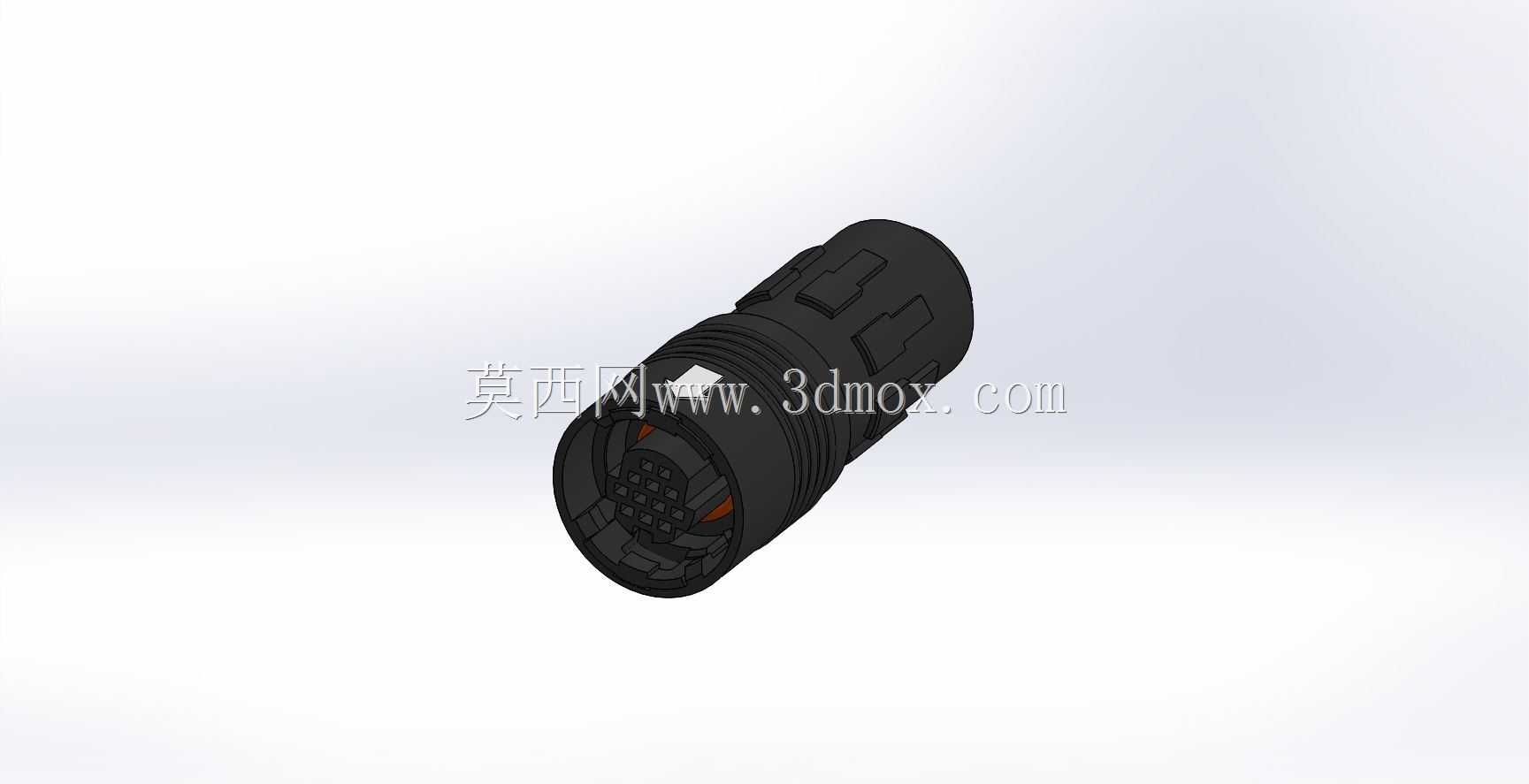

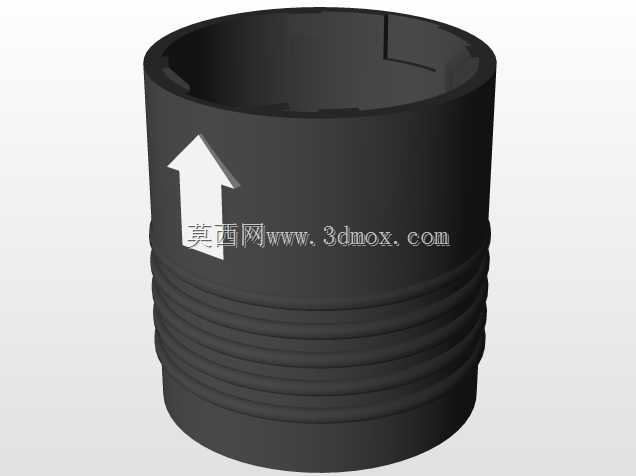

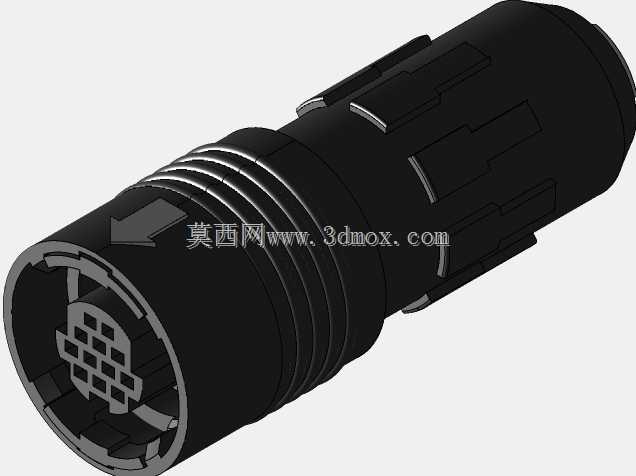

　　从外形轮廓看，整体采用全圆柱阶梯轴式构型，外壳为黑色工程塑料材质，外壁中段加工有多道环形滚花与防滑棱，这部分细节并非装饰——现场维护人员戴劳保手套插拔时，平直光面外壳很难传递扭矩，滚花段与纵向防滑筋配合，能在旋紧锁紧螺母时提供足够摩擦力，避免手滑。插头尾部为电缆引入端，设计有渐缩的橡胶护套过渡段，压接完成后线缆从尾端穿出，护套与线缆外皮形成柔性密封，弯折时应力不会直接传导到芯线压接点，这对拖链内反复弯折的走线场景尤为关键。

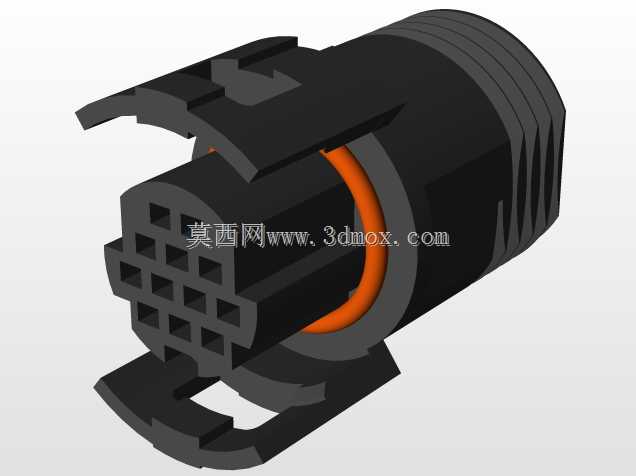

　　内部结构的建模逻辑要顺着装配顺序倒推：最外层是塑料主体外壳，内部嵌套金属屏蔽衬套，衬套内壁加工卡槽用于固定绝缘胶芯，胶芯上开出七个对应孔径的通孔，压接好端子的芯线从尾端穿入后，端子卡入胶芯的锁止位，轴向无法脱出。前端对接面的外圈设有定位键槽，与配套公头插接时只有唯一对位角度，杜绝七芯针孔错插，这在多组同型号连接器并排布置的设备面板上能大幅降低装配出错概率。

　　安装边界方面，插头最大外径集中在中部滚花锁紧段，对接时公头母头插合后，锁紧环旋转到位会发出卡扣到位的触感，插合状态下整体轴向长度要在设备走线空间里预留足够余量，尾端线缆弯折半径不能小于线缆外径的数倍，避免护套根部长期死折导致外皮开裂。外壳上的几道环形凹槽除了减重，也用于放置密封圈，在有溅水、粉尘的车间环境下，配合密封圈可达到基础防护等级，满足一般工业现场的使用要求。

　　建模过程中对壁厚的把控需要注意，塑料外壳的壁厚整体保持均匀，拐角处全部做圆角过渡，避免注塑成型时出现缩痕与应力集中；内部金属衬套与塑料外壳之间采用过盈配合加卡扣定位，既保证屏蔽层的连续导通，也不会因两种材料热膨胀系数不同在温变环境下出现松脱。这类接插件的三维建模重点不在复杂曲面，而在每一处装配特征的还原：卡爪的弹性余量、端子锁止倒钩的角度、密封圈槽的宽深尺寸，任何一处特征偏差，都会导致实际装配时出现插不到位或者锁不紧的问题，这也是做连接器类模型需要反复核对配合关系的原因。
