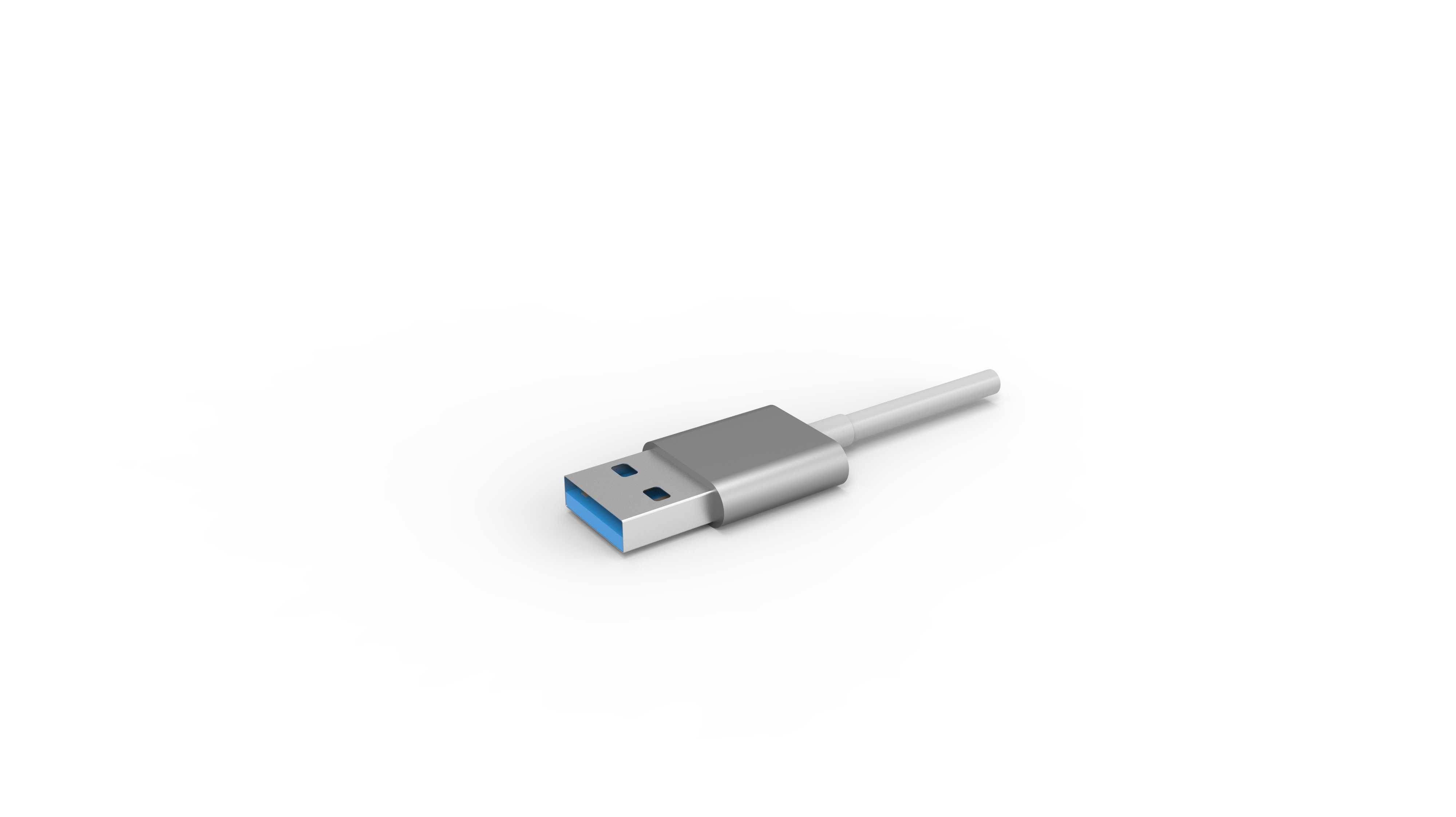

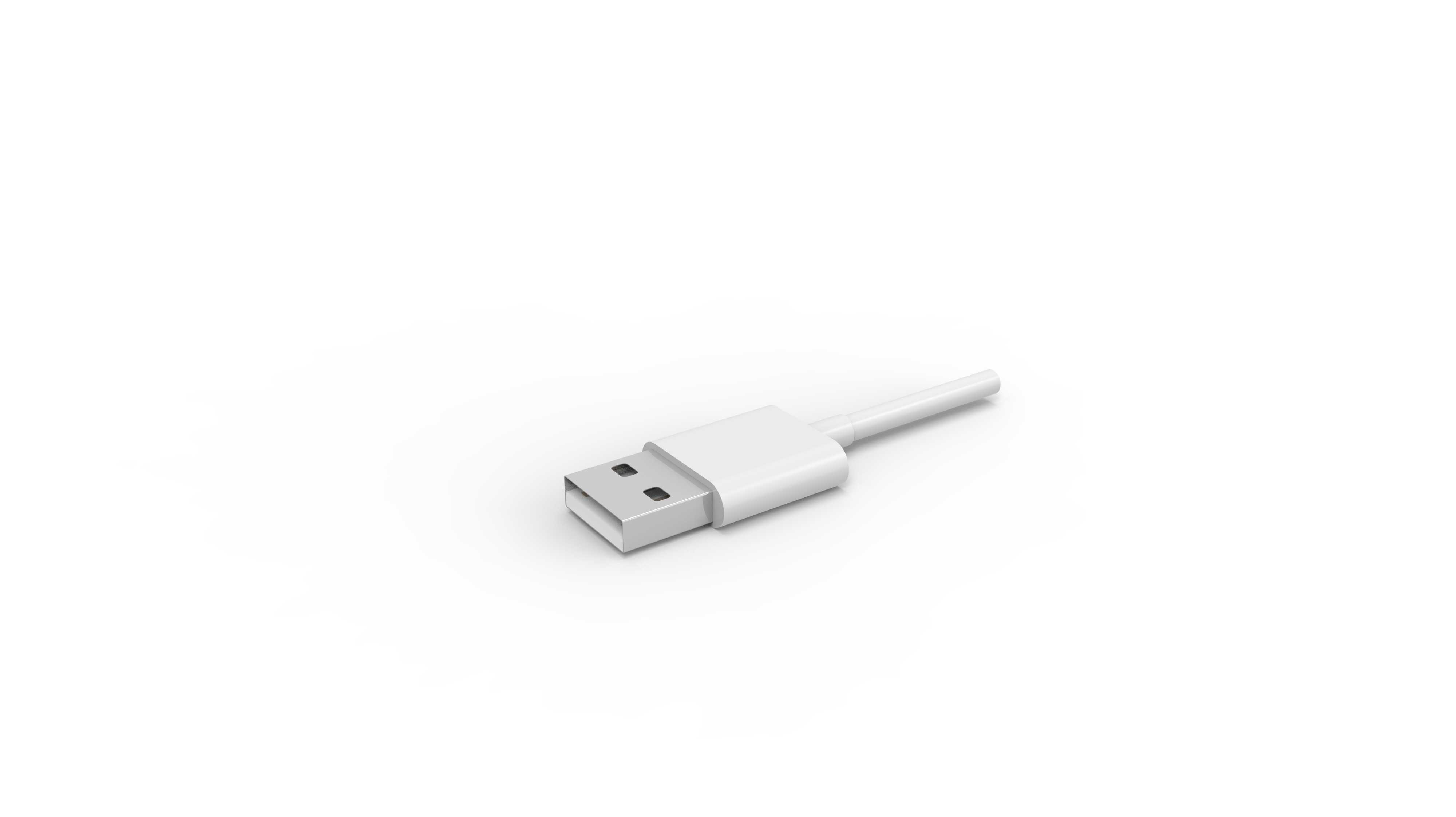

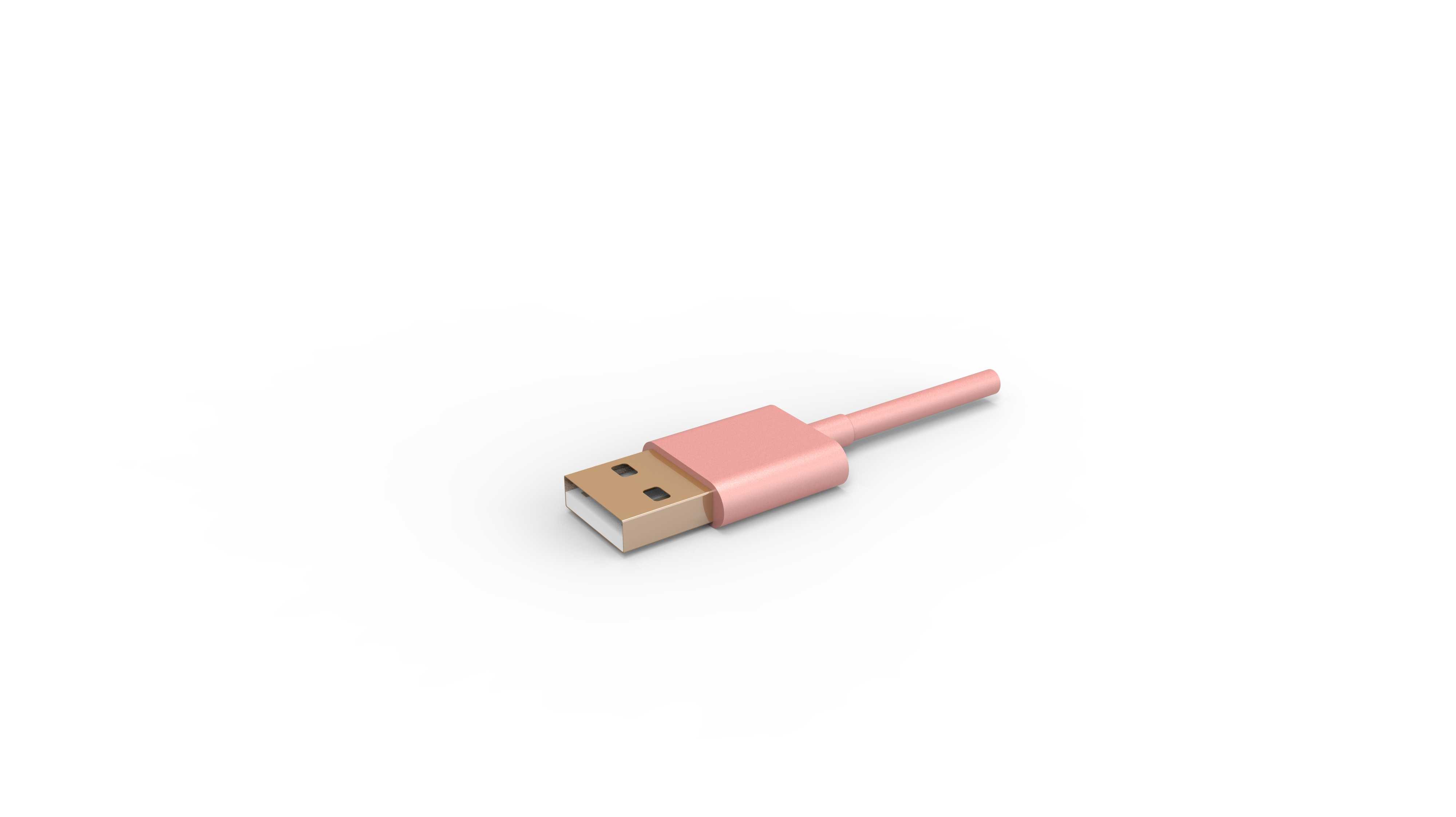

标准USB Type-A公头连接线结构设计

这款USB连接线的三维结构设计，围绕日常电子设备的通用连接需求展开，核心适配各类带有标准USB Type-A接口的电子终端，覆盖消费电子、办公外设、工业控制设备等多场景的连接需求，可实现设备间的数据传输与电力供给功能，是电子设备互联场景中应用最广泛的基础连接组件。从实际用途来看，该类连接线可用于电脑与外接键盘、鼠标、U盘、移动硬盘等外设的信号连接，也可作为充电线为手机、平板、小型数码配件提供电力传输通路，还能适配部分工业检测设备、嵌入式开发板的调试连接需求，适配场景覆盖日常消费、办公商用、工业调试多个领域，是跨场景通用的连接配件。在产品功能特性设计上，这款模型还原了USB公头的核心结构：金属屏蔽外壳部分做了精准的卡扣与弹片结构设计，保证插入母座后能获得足够的卡持力，避免日常使用中出现松脱、接触不良的问题；内部绝缘胶芯部分精准还原了四个导电触片的排布位置，对应电源正、数据负、数据正、接地四个引脚的标准定义，保证信号与电力传输的稳定性；尾部出线位置做了渐变的应力释放结构，也就是日常使用中常见的线尾护套，能够缓解线缆弯折时的应力集中，避免反复弯折后出现线芯断裂、外皮破损的问题，大幅提升连接线的使用寿命。设计思路上，这款模型严格遵循USB-IF组织发布的Type-A接口标准尺寸规范，金属插头部分的外部宽度、厚度、插入深度都完全符合通用标准，能够适配所有合规的USB Type-A母座，不存在插接过松或过紧的适配问题；插头外壳的金属部分做了圆角过渡处理，避免插入过程中刮伤母座的金属接触层，同时也能减少插拔时的尖锐边角划伤风险；线缆部分采用常规的圆形线缆结构，线径适配日常使用的弯折需求，既不会因为线径过硬导致布线不便，也不会因为线径过软导致抗拉强度不足。从外形尺寸与安装边界来看，标准USB Type-A公头的外露金属部分长度为14mm左右，绝缘胶芯部分宽度12mm、厚度4.5mm，尾部应力释放结构的最大直径略大于线缆直径，在进行设备结构设计时，母座周边预留的插拔空间需要满足公头整体的插入尺寸需求，预留至少18mm的深度空间、15mm的宽度空间，才能保证用户可以顺畅完成插拔操作，不会被周边的结构件干涉；线缆部分的弯曲半径设计为不小于线径的4倍，在设备内部布线或者外部走线时，需要满足这个最小弯曲半径要求，避免过度弯折损伤内部线芯。整体设计还原了量产USB连接线的所有核心结构特征，结构细节完整，装配关系清晰，能够直观展现这类通用连接配件的内部构造与外形特征。
