钮柄式四脚安装切换开关三维结构设计

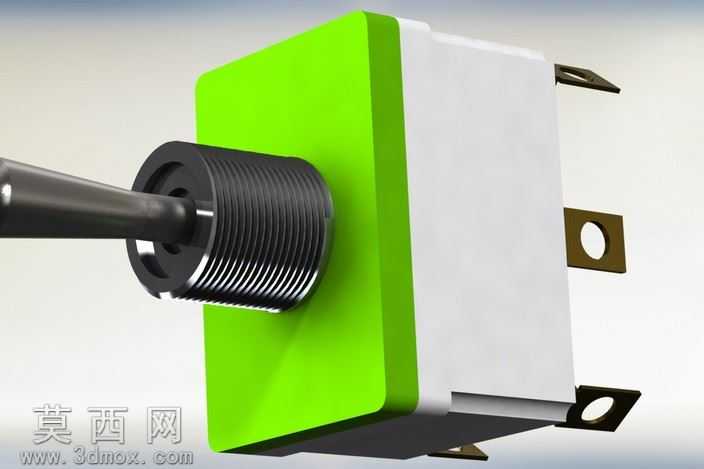

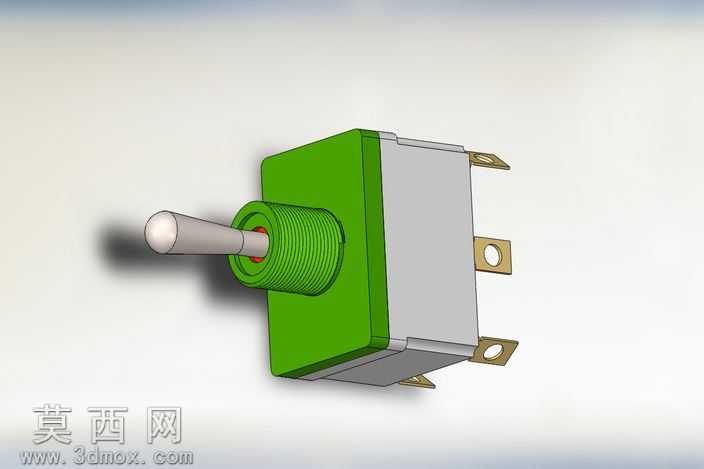

本款切换开关采用三维参数化建模方式完成全结构设计，建模过程中严格遵循小型钮柄开关的通用尺寸规范，对每一处结构细节做了精准还原。首先从开关的操作钮柄开始建模，采用带圆弧端头的圆柱结构，匹配操作时的人体接触触感，钮柄根部设计了带外螺纹的安装基座，螺纹段的牙距、牙型完全符合小型面板安装开关的通用螺纹标准，可直接适配常规面板开孔的安装需求，螺纹段与钮柄衔接处预留了密封环的安装槽位，还原实际产品的防尘密封结构。开关主体分为上下两个装配模块，上部为绿色绝缘基座部分，建模时赋予哑光硬质工程塑料材质，表面做细微的磨砂质感处理，还原工业塑料件的真实视觉效果，基座与钮柄的配合处做了同轴度约束，确保钮柄摆动时的运动轨迹符合两档或三档切换的实际行程。下部为灰白色绝缘壳体部分，与上部绿色基座采用卡扣加定位槽的装配结构，建模时完整还原了壳体边缘的定位凸台、卡扣卡槽结构，确保上下壳体装配时的定位精度。开关的四个引出接脚采用黄铜材质建模，赋予金属亮面质感，每个接脚都设计了标准的圆形焊线孔，接脚从壳体内部延伸至外部的位置做了密封凸台结构，还原实际产品的接脚固定与绝缘结构，四个接脚的排布位置完全符合常规四脚钮子开关的引脚定义间距，可直接用于电路板布局的参考设计。建模完成后对整体模型做了装配干涉检查，确保钮柄摆动过程中与基座、壳体不存在结构干涉，各接脚与内部腔体的预留位置匹配开关内部触点组件的安装空间。渲染阶段采用柔和的工业产品打光方式，突出塑料壳体的哑光质感与金属接脚、金属钮柄的反光差异，通过阴影效果强化模型的立体结构，让整个开关模型的视觉效果贴近真实工业产品的实物状态，可用于电气设计方案的部件展示、电器产品的装配模拟以及电子类教学课件的演示素材，完整还原了这类小型切换开关的外部装配结构与安装特征。
