音频设备用面板安装式扬声器连接端子

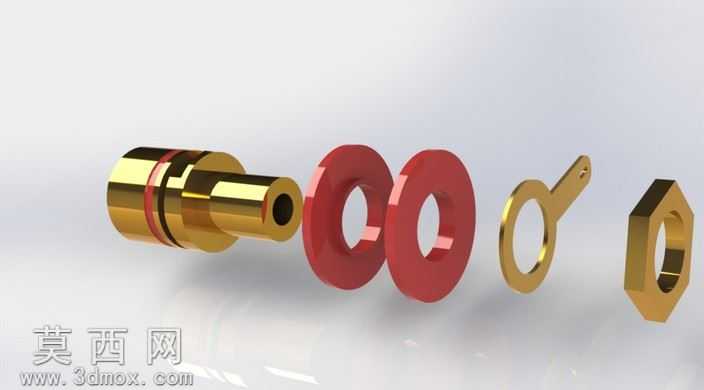

本模型为音频设备专用的面板安装式扬声器连接器，采用SolidWorks进行全参数化精确建模，整体结构严格遵循实物装配逻辑完成搭建，完整还原了产品的所有功能结构与外观细节。建模过程中首先完成中心导电插芯的结构绘制，插芯采用扁平接线端与中空对接端一体化设计，扁平端用于设备内部导线焊接或压接，中空对接端用于外部音箱插头的插入导通，建模时对插芯的壁厚、插拔导向倒角、接触弹片卡位结构都做了1:1还原，保证结构尺寸的工程可用性。绝缘密封部分采用多层红色绝缘垫圈结构，建模时通过旋转凸台与拉伸切除完成垫圈的截面绘制，还原了垫圈的密封卡槽、定位凸台结构，多层垫圈分别实现面板两侧的绝缘隔离、安装密封、轴向定位功能，保证连接器安装在设备面板上时不会出现导电接触、松动移位的问题。外部导电壳体采用黄铜镀金材质设计，建模时通过旋转特征完成主体圆筒结构，再对壳体的外螺纹、滚花防滑面、对接导向口做细节刻画，壳体与中心插芯之间通过绝缘垫圈实现完全电气隔离，同时壳体作为接地导通结构，可有效屏蔽外界信号干扰，提升音频传输的保真度。渲染阶段采用KeyShot完成材质与场景搭建，金属导电部分赋予抛光镀金材质，调整金属粗糙度与反射参数还原亮面镀金的金属光泽，绝缘垫圈赋予哑光红色橡胶材质，添加细微的表面颗粒质感还原橡胶密封件的真实触感，背景采用浅灰色渐变影棚环境，添加柔和的区域光与环境反射，突出连接器的金属质感与结构层次，同时添加柔和的地面阴影提升模型的立体感。设计过程中重点考量了连接器的面板安装适配性，安装部位的直径严格控制为9.5毫米，可直接适配标准尺寸的设备面板开孔，用户在进行功放、音箱等音频设备的结构设计时，可直接调用该模型完成面板开孔定位、装配干涉检查，无需重新测量绘制连接件结构。模型的所有配合间隙都按照实际生产的公差要求进行预留，绝缘件与导电件之间的过盈配合量、螺纹连接的啮合长度都符合电子接插件的设计规范，既可以用于产品外观展示、装配结构验证，也可作为同类接插件设计的参考原型，帮助设计人员快速完成音频连接部位的结构搭建，缩短产品开发周期。
