隐藏式液压闭门器结构设计三维作品

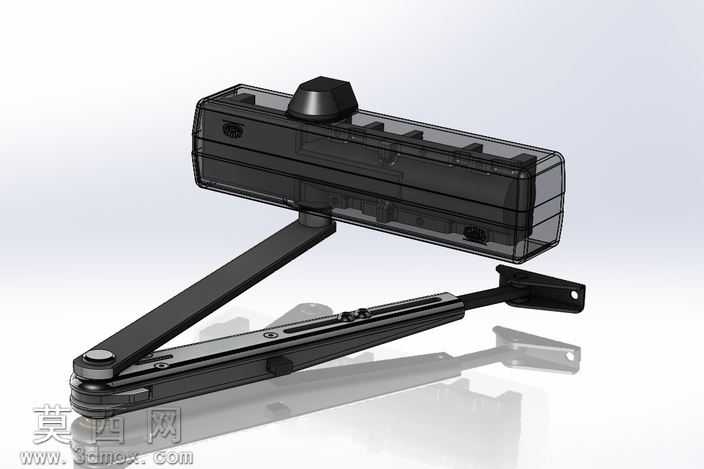

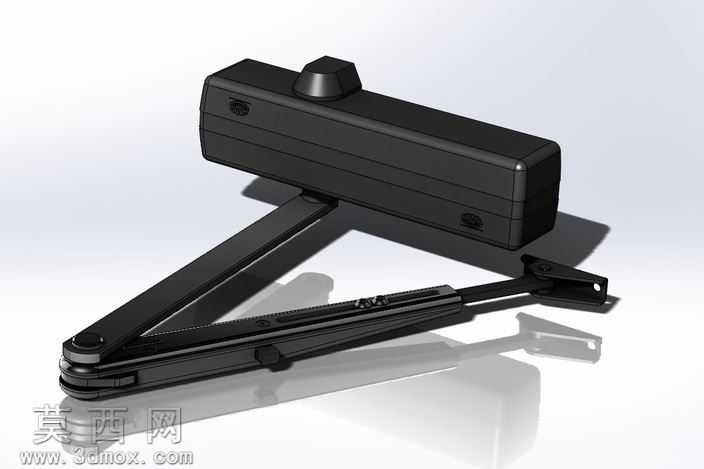

本作品为隐藏式液压闭门器的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸1:1还原，首先对闭门器的核心功能模块进行拆解，分别构建内置液压阻尼腔体、复位弹簧仓、调节端盖、多段铰接连杆、门框安装基座、门扇连接固定座等独立零件，建模过程中严格遵循五金构件的工程公差规范，对铰接位置的销轴配合间隙、腔体的密封槽结构、调节旋钮的防滑齿纹都进行了精细化特征构建，确保每个零件的几何特征完全匹配实际生产的加工要求。材质与渲染环节，针对不同零件的实际材质属性进行分层材质赋予：主体外壳采用半透明磨砂工程塑料材质，调整折射参数与雾面通透度，可直观展示内部液压流道与弹簧组件的排布；连杆与固定基座采用哑光黑色喷塑锌合金材质，添加细微的颗粒质感模拟实际表面处理效果；铰接销轴采用抛光金属材质，添加轻微的环境反射提升金属构件的真实感；渲染阶段采用工作室柔光布光方案，主光源从侧上方45度投射，搭配底部补光消除构件暗部死黑，添加柔和的地面投影增强模型的空间立体感，同时通过半透明外壳的光影折射效果，清晰呈现内部结构的布局逻辑。结构设计层面，该闭门器采用多连杆折叠传动结构，相较于传统齿轮齿条式闭门器，折叠连杆可在门扇开合过程中实现更平顺的力矩传递，内置的液压阻尼回路可通过端盖的调节旋钮调整节流阀开度，实现关门速度的两段式调节，即前段快速闭合、末段缓冲减速，避免门扇碰撞门框产生噪音与结构损伤；建模过程中对连杆的铰接转动行程进行了运动仿真验证，确保门扇在0到180度开合范围内，连杆不会与门框、门扇产生运动干涉，同时复位弹簧的预紧力参数与液压阻尼的阻尼系数进行了匹配设置，保证闭门过程的力度适中，既可以可靠闭合门扇，又不会产生过大的关门冲击力。设计思路上，该款闭门器定位为隐形安装的门控五金产品，主体壳体可嵌入门扇顶部的预装槽内，仅外露折叠连杆部分，相较于明装闭门器可大幅提升门体的整体美观度，建模过程中特意优化了壳体的外形轮廓，将边角做圆弧过渡处理，避免嵌入安装时划伤门扇基材，同时对固定座的安装孔位进行了标准化设计，可适配市面上多数常规厚度的室内木门、防火门的安装尺寸，整体模型在完成装配后进行了全局干涉检查，确保所有配合零件的装配关系合理，可直接用于后续的工程图导出、3D打印原型验证或者数控加工程序编制。
