贴片式铝电解电容6.8μF50V结构建模

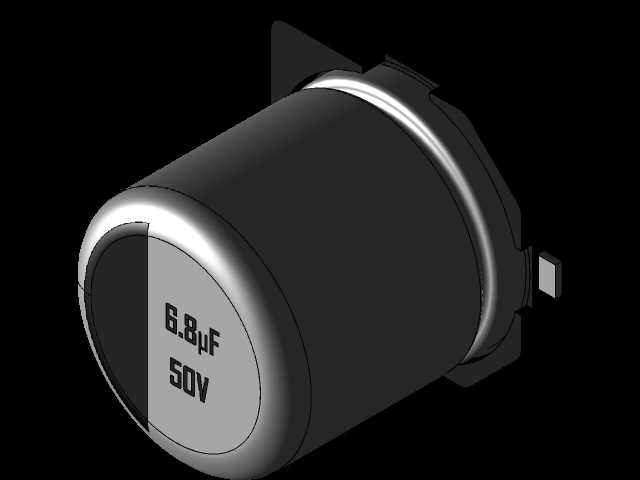

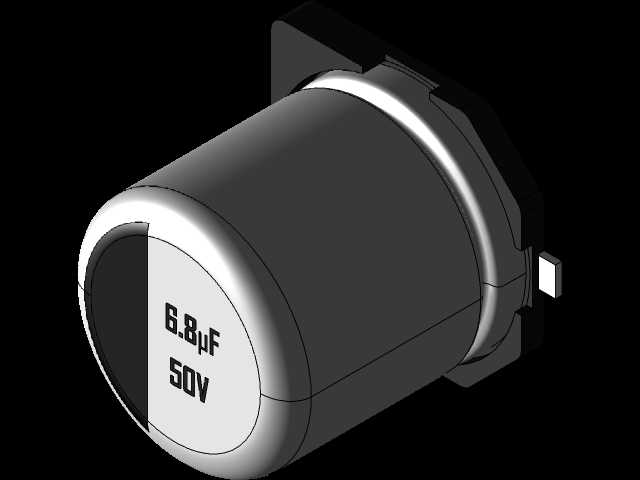

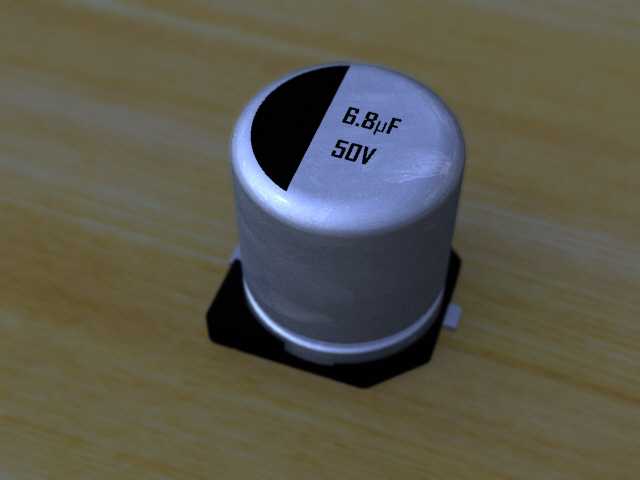

这款贴片式铝电解电容的三维建模，围绕消费电子、工业控制板卡、小型电源模块等高密度贴片组装场景的实际需求展开，在各类采用SMT回流焊工艺的电路板中，这类电容承担着电源滤波、信号耦合、局部储能的核心作用，能够在芯片供电回路中滤除高频纹波，稳定供电电压，避免电路因电压波动出现工作异常，是紧凑型电子设备中不可缺少的被动元器件。从产品功能特性来看，该电容额定容量6.8μF、额定耐压50V，适配多数低压直流供电回路的使用需求，SMD贴片封装的设计省去了传统直插电容的引脚弯折、剪脚工序，能够适配高速贴片机的自动化拾取与贴装流程，大幅提升电路板组装的生产效率，同时贴片结构的抗震性能优于直插元件，更适合车载电子、便携设备等存在振动工况的使用场景。在设计思路上，建模过程严格还原贴片铝电解电容的真实结构，主体采用圆柱型铝壳包裹内部芯体的结构，顶部预留极性标识区域，通过黑色色块明确标注负极方位，避免生产贴装时出现极性反向的致命错误；底部采用带定位凸点的黑色塑封底座，既能够在回流焊过程中固定电容主体，避免焊锡熔融时元件移位，也能通过底座的绝缘特性隔绝铝壳与电路板焊盘的意外导通，提升电路工作的可靠性。外形尺寸与安装边界方面，该电容主体直径为5.0mm，整体高度为5.5mm，属于小尺寸SMD封装规格，建模时严格控制底座焊盘的尺寸与位置，匹配行业通用的SMD铝电解电容焊盘封装标准，确保模型导入PCB设计软件后能够直接生成符合生产要求的钢网与焊盘图形；同时建模时还原了铝壳表面的细微拉丝质感、顶部印字的凹凸效果、底座与铝壳衔接处的卷边结构，不仅能够用于电路板的结构干涉检查，也能用于产品宣传渲染、组装工艺演示等场景，帮助设计人员在产品开发阶段就清晰评估元件布局的合理性，避免后期打样出现元件与外壳、相邻元件干涉的问题。
