贴片式铝电解电容器SMD B规格三维结构

这款贴片式铝电解电容器是电子电路领域应用极为广泛的被动元器件，主要承担电路中的滤波、退耦、信号耦合、储能及时间常数设定等核心功能，在消费电子、工业控制板卡、电源模块、车载电子、智能硬件等各类需要表面贴装工艺的PCB板上都有大量应用，相比传统直插铝电解电容，它能够适配SMT自动化回流焊生产流程，大幅提升电路板组装效率，缩小整机产品的体积占用，是当下高密度电子组装场景中不可或缺的基础元件。

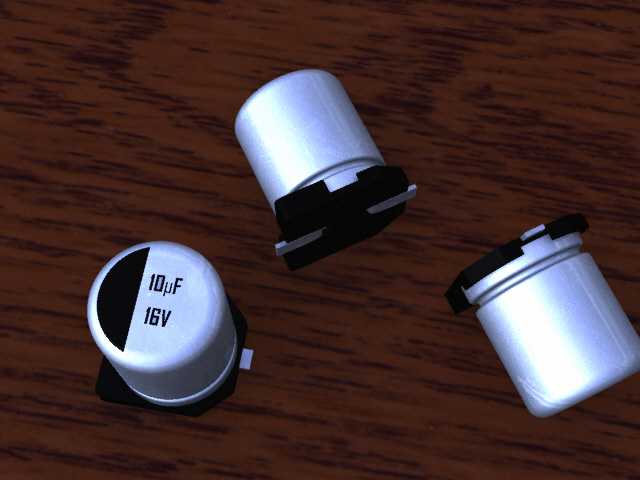

从产品功能特性来看，该款电容额定容量为10μF，额定耐压16V，能够在常规低压直流电路中稳定工作，有效滤除电路中的高频纹波与杂波干扰，稳定供电回路的电压输出，在芯片电源引脚附近布置时，可以快速响应负载的瞬态电流需求，避免电压跌落导致的芯片工作异常；同时铝电解材质本身具备较高的单位体积容量，能够在较小的封装尺寸下实现足够的容值，兼顾了性能与空间占用的平衡。

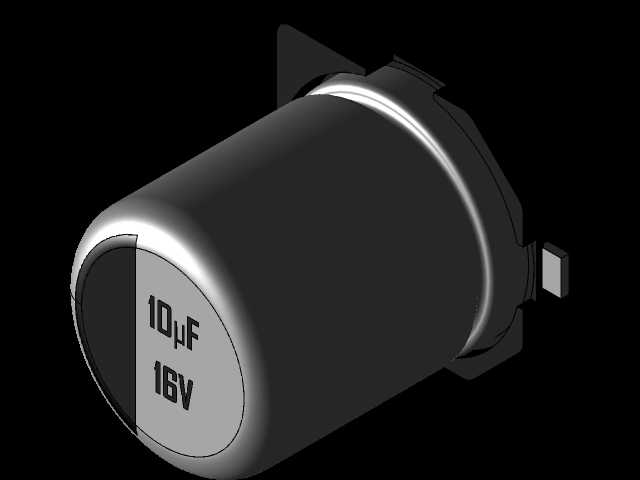

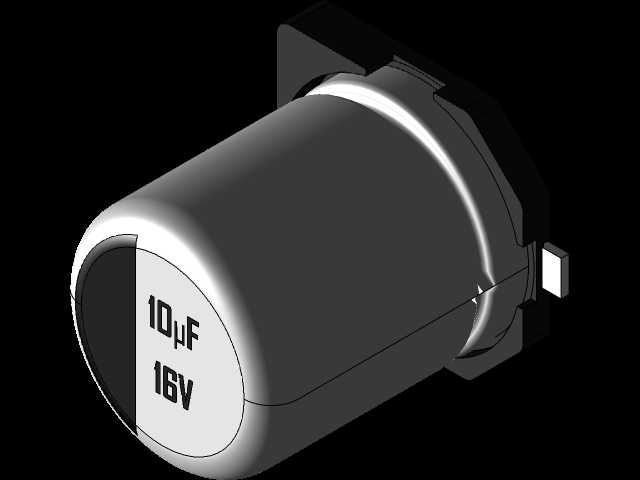

在设计思路上，这款SMD B型贴片铝电解电容采用了圆柱形铝壳封装结构，顶部预留了防爆泄压刻槽，当电容内部因为过压、过温等异常情况导致电解液气化压力升高时，刻槽会优先破裂释放内部压力，避免电容发生爆燃风险，提升电路使用的安全性；底部采用耐高温的塑封底座搭配贴片式焊脚，焊脚的位置与尺寸严格对应行业通用的SMD B规格焊盘标准，能够兼容通用的SMT贴片机吸嘴拾取与贴装，同时底座材质能够耐受回流焊过程中的高温冲击，避免焊接过程中出现本体变形、引脚移位等问题。

外形尺寸与安装边界方面，该款电容本体直径为4.0mm，本体高度为5.0mm，属于小尺寸贴片封装规格，在PCB布局时，焊盘中心距需要匹配引脚间距，本体周边需要预留至少0.5mm的安全间距，避免与周边 taller 元件发生干涉，同时在布置时需要注意电容的极性方向，底座上的标识侧对应电容负极，与PCB板上的丝印极性标记对齐，防止反接导致电容失效。整体结构设计充分考虑了自动化生产的适配性与实际使用的可靠性，能够满足常规工业级与消费级电子电路的使用需求。
