薄型小外形TVSOP封装IC电子元件

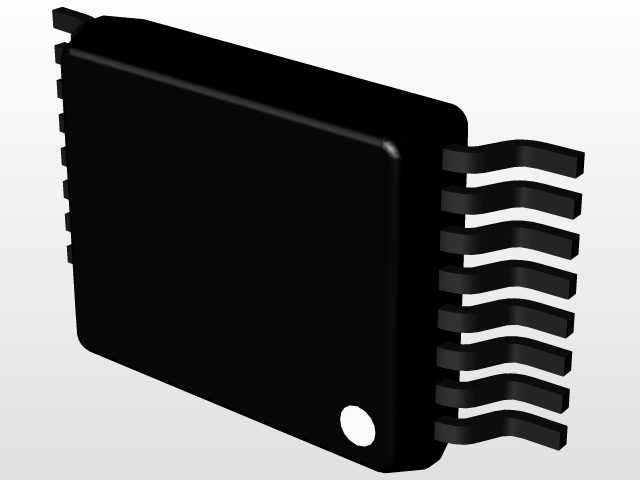

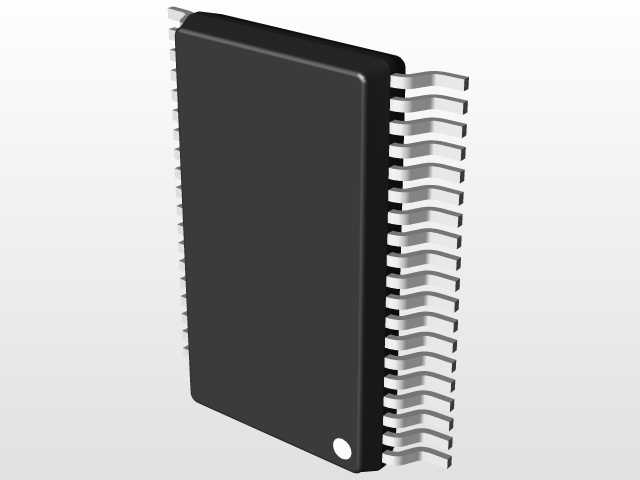

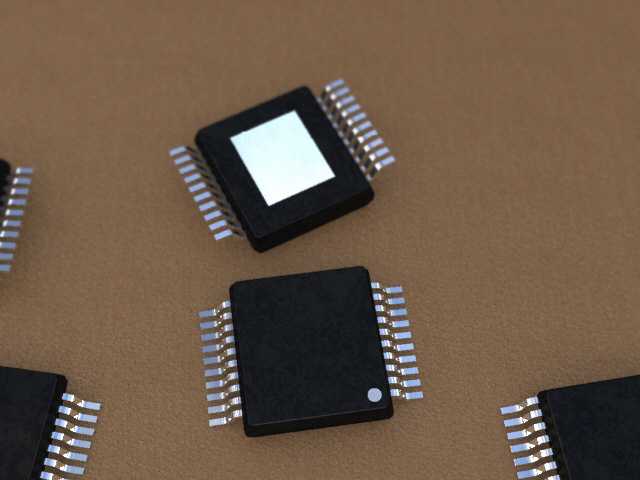

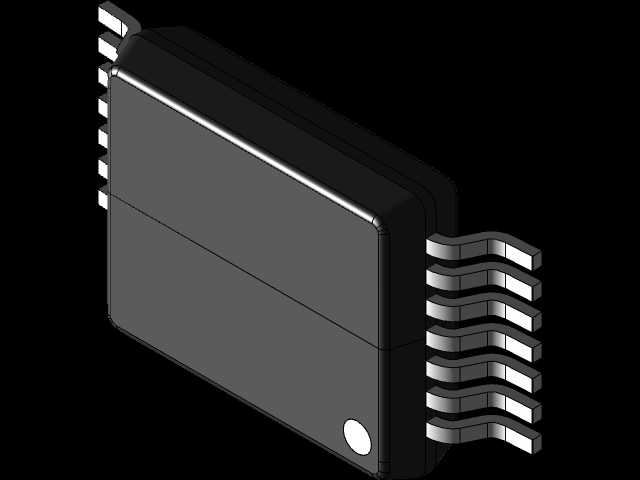

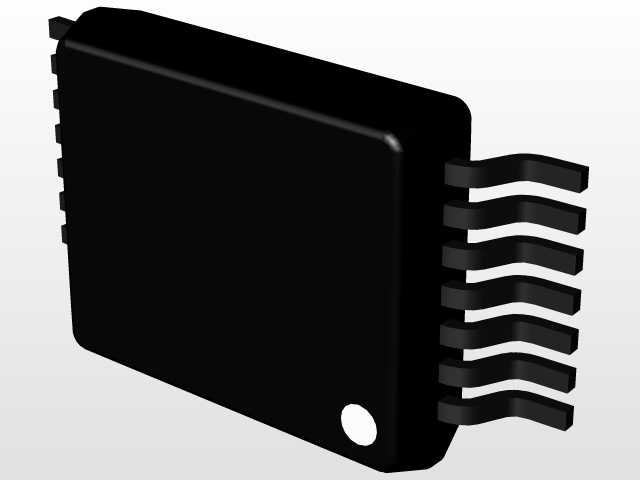

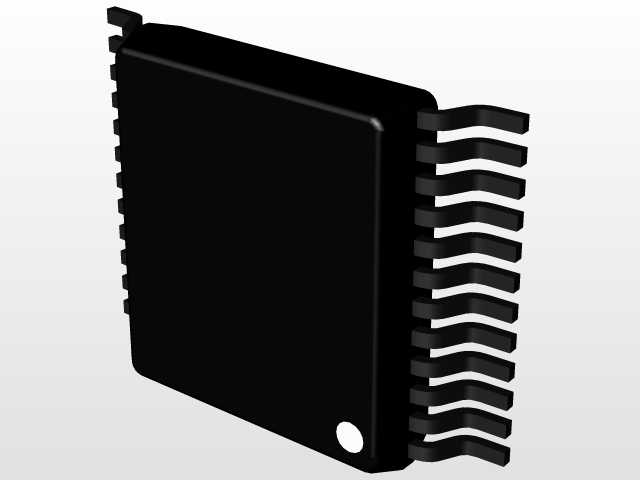

本次呈现的薄极小外形封装IC元件，是电子制造领域高密度贴装场景下的核心基础元器件，广泛应用于消费电子、工业控制板卡、便携通讯设备、车载电子模块等对电路板空间占用有严苛要求的产品中，承担信号处理、电源管理、逻辑运算等核心电路功能，是实现电子产品小型化、轻量化设计的关键载体。这类TVSOP封装的IC元件，核心设计思路是在保障芯片电气性能稳定的前提下，最大限度压缩封装本体的占用空间，通过双侧引出鸥翼形引脚的布局，在极小的本体面积上实现多引脚的信号引出，同时兼顾SMT回流焊工艺的可制造性与焊接可靠性，避免高密度贴装过程中出现连锡、虚焊、立碑等工艺缺陷。从外形尺寸与安装边界来看，该系列封装覆盖14引脚、16引脚、20引脚、24引脚等不同引脚数规格，其中20引脚规格还预留了电源散热焊盘设计，引脚间距统一为0.40mm，能够适配高密度PCB板的布线要求，安装时需要严格匹配PCB板上对应的焊盘开窗尺寸与钢网开孔厚度，保障焊膏印刷量精准，焊接后引脚与焊盘的浸润角度符合IPC-A-610电子组装验收标准。在实际电路应用中，这类薄型封装IC相比传统的SOP封装，本体厚度降低近40%，平面占用面积缩减35%以上，能够有效释放电路板的布线空间，帮助终端产品实现更紧凑的结构设计，尤其适合智能穿戴设备、便携医疗仪器、小型物联网终端这类内部空间极度受限的产品。设计过程中充分考虑了不同引脚数规格的通用性，同系列不同引脚数的封装保持了一致的引脚成型工艺与本体厚度公差，能够适配同一条SMT产线的贴装参数设置，减少产线换型调试的时间成本，同时带电源垫的规格通过底部裸露的散热焊盘，能够将芯片工作时产生的热量直接传导到PCB板的散热铜箔上，大幅提升元件的散热效率，保障芯片在满负载工作状态下的结温处于安全区间，提升长期工作的稳定性与使用寿命。
