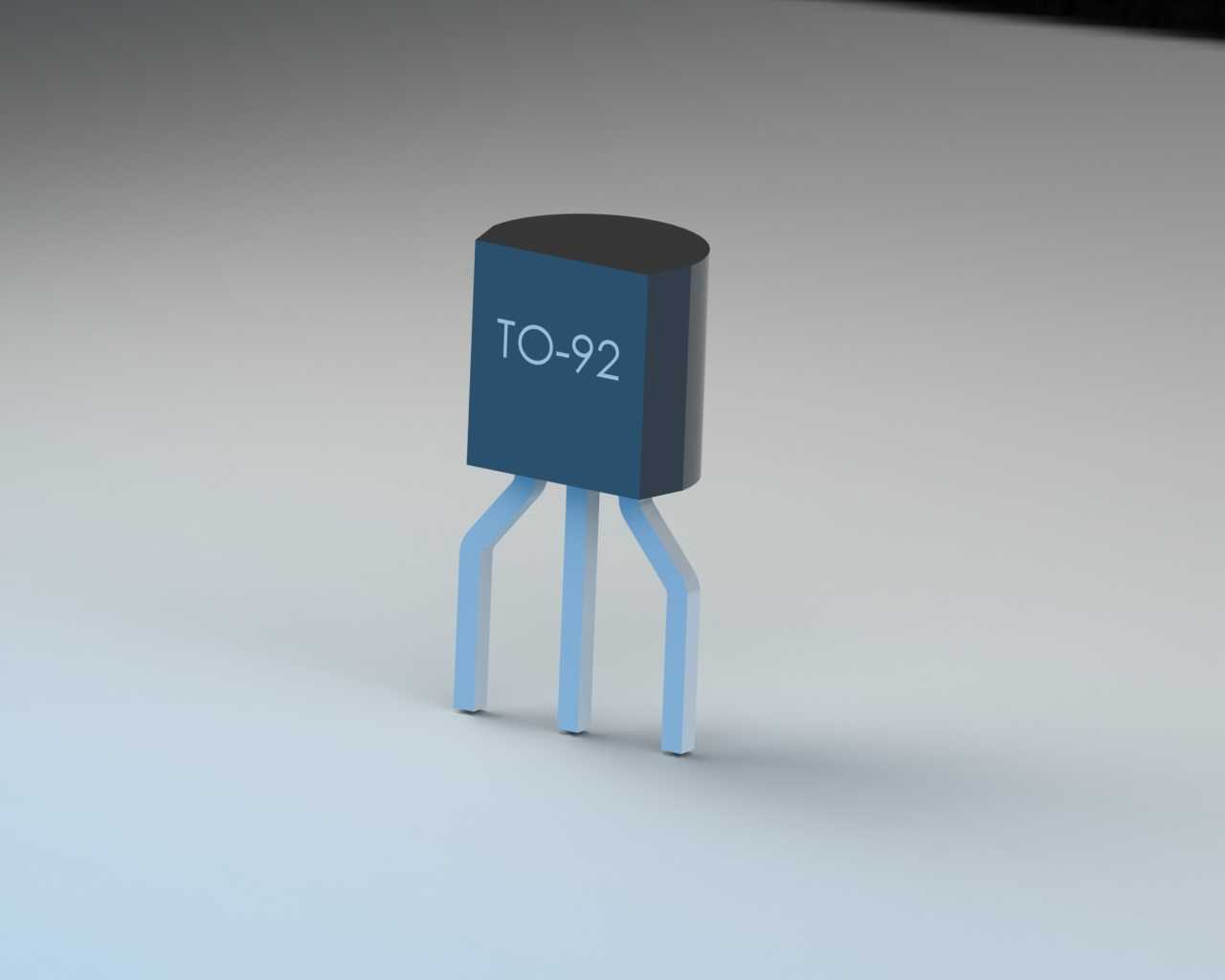

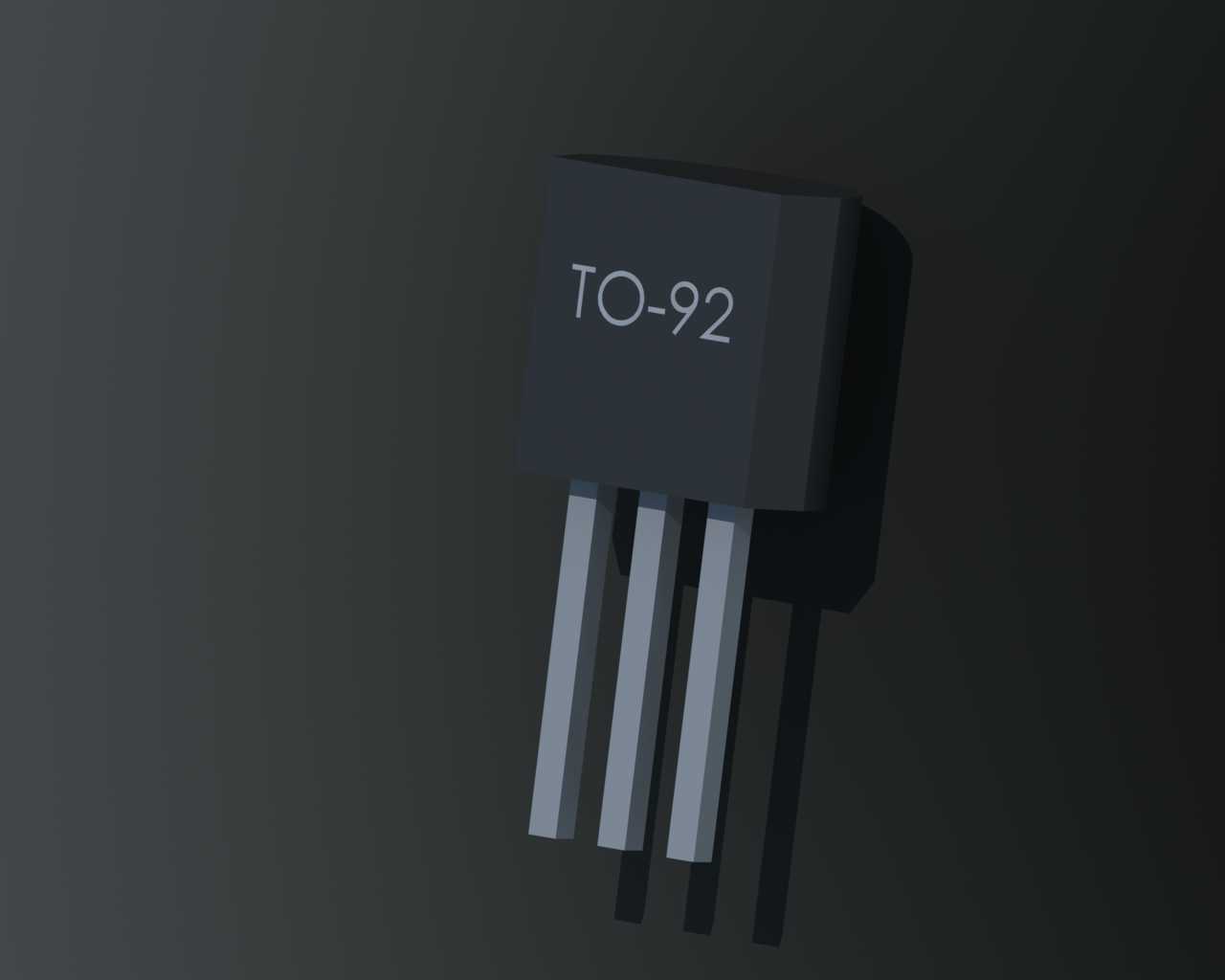

TO-92封装直插式半导体分立器件

TO-92是电子行业中应用极为广泛的一种直插式半导体器件封装形式，常见于小功率三极管、可控硅、稳压IC、霍尔传感器等各类小功率半导体分立器件的封装载体，在消费电子、工业控制板卡、小家电控制板、电源适配器、低压信号处理电路等场景中随处可见该封装器件的身影，是通孔插装类电子元器件中普及率极高的封装结构。该封装的核心设计思路围绕小功率器件的散热需求、PCB安装适配性、量产装配便利性三个核心维度展开，封装主体采用改性环氧树脂高温模塑成型，能够为内部的半导体晶圆提供可靠的机械防护、绝缘隔离与基础散热能力，封装顶部的半圆弧面与底部的平直切面形成明确的方向标识，可帮助产线作业人员与维修人员快速识别引脚排序，避免插装反向导致的电路损坏。从外形与安装边界来看，标准TO-92封装的主体截面为类半圆结构，主体宽度约5mm左右，主体厚度约4mm，不含引脚的主体高度约4-5mm，三根平行引出的引脚间距为标准2.54mm网格间距，完全适配通用万用板、量产PCB的通孔插装设计，引脚伸出主体的长度通常控制在12-15mm区间，既能够满足波峰焊工艺的吃锡深度要求，也可根据不同板卡的安装需求进行引脚裁剪，适配不同厚度的PCB安装场景。在实际电路应用中，该封装器件可承担小信号放大、电子开关、电压稳压、电路过流保护、位置感应等多种电路功能，由于封装本身的散热能力限制，该类封装器件通常适配1W以内的小功率工作场景，工作温度范围覆盖民用级与工业级常用温域，能够满足绝大多数常规电子设备的使用需求。在结构设计上，封装内部的晶圆通过导电银浆与引线框架的基岛连接，三根引脚通过键合金属丝与晶圆对应的电极连通，外部环氧树脂的模塑厚度经过精准计算，既能够保证足够的绝缘耐压能力，也能尽可能缩小封装整体体积，提升板卡上的元件排布密度，适配当下电子产品小型化的设计趋势。同时该封装的引脚采用可焊性镀锡处理，能够兼容手工焊接、波峰焊、选择性波峰焊等多种焊接工艺，无论是手工样机打样还是规模化量产装配都具备极佳的工艺适配性，是电子电路设计中选型频率极高的一类元件封装结构。
