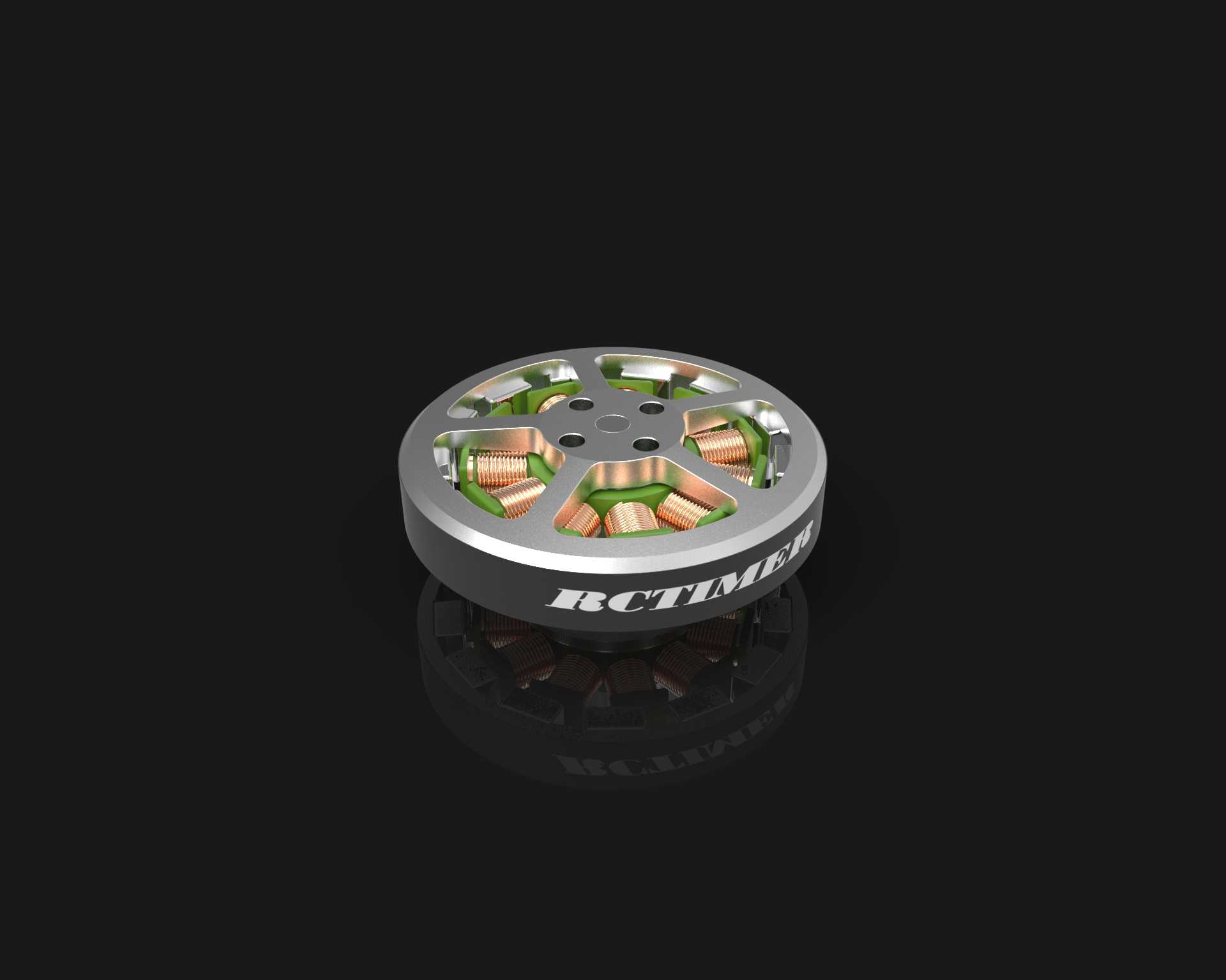

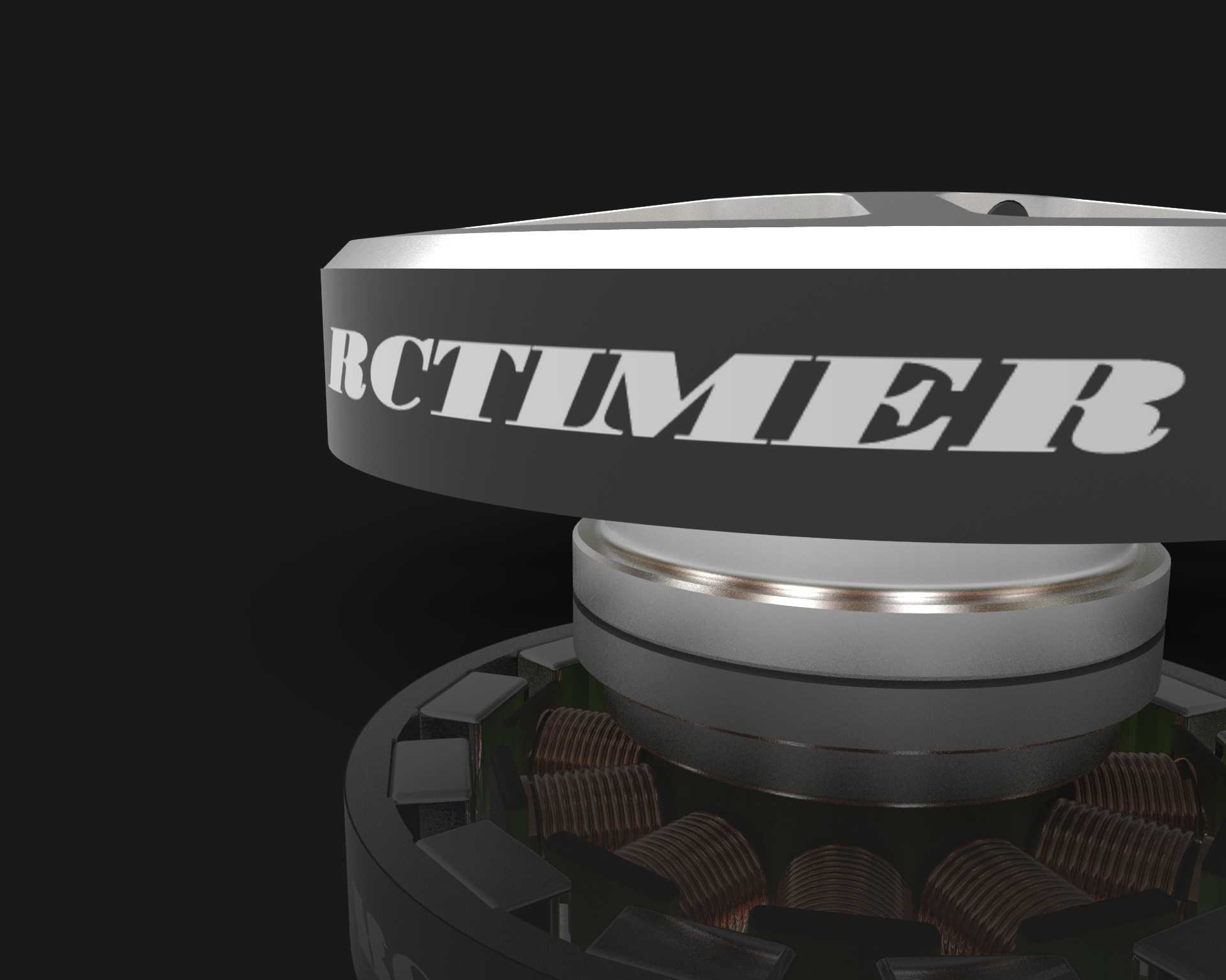

RC5010型620Kv航模无刷动力组件

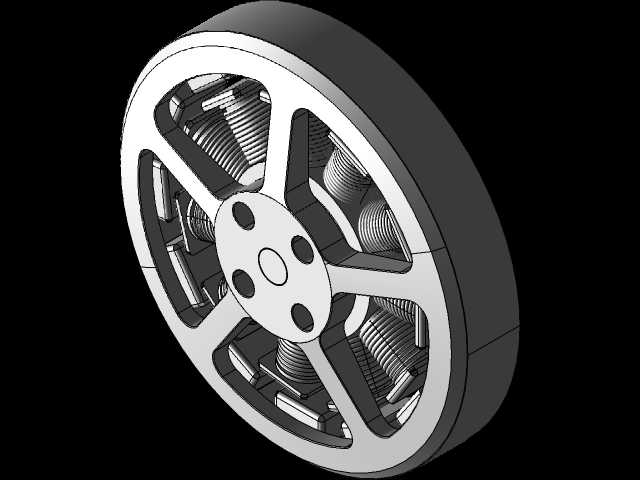

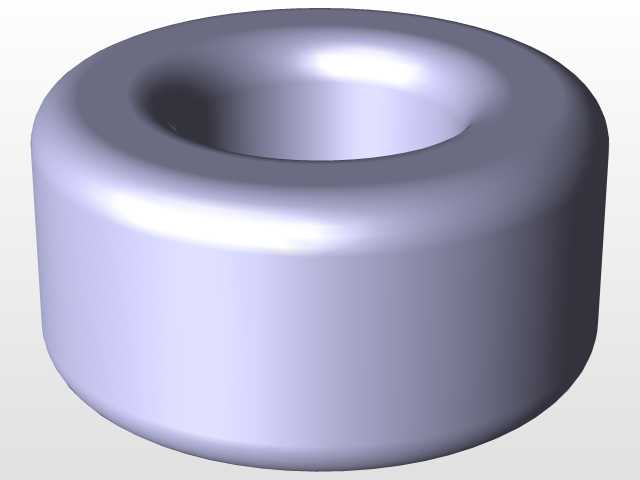

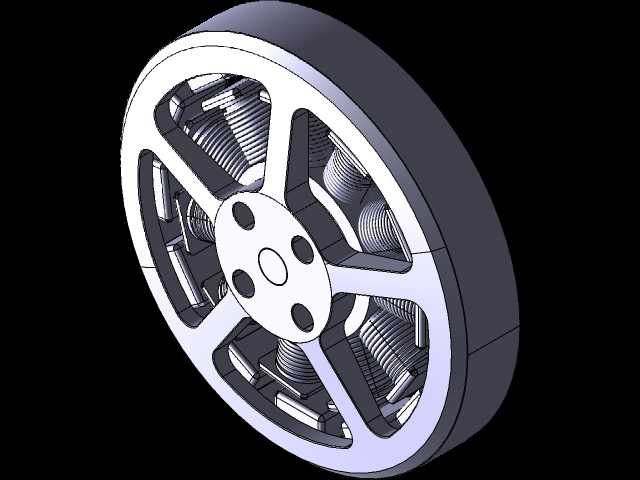

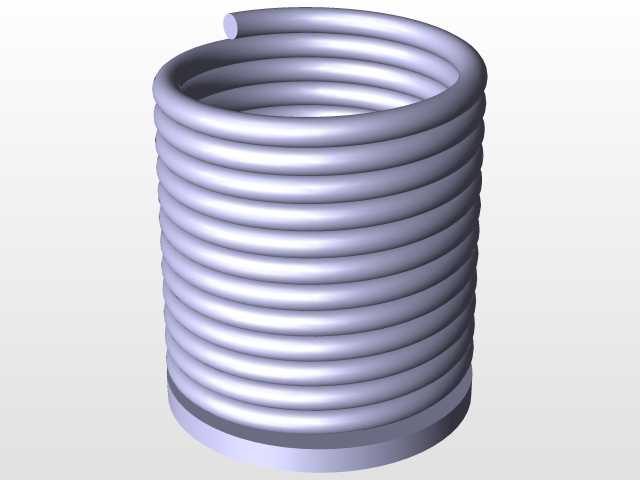

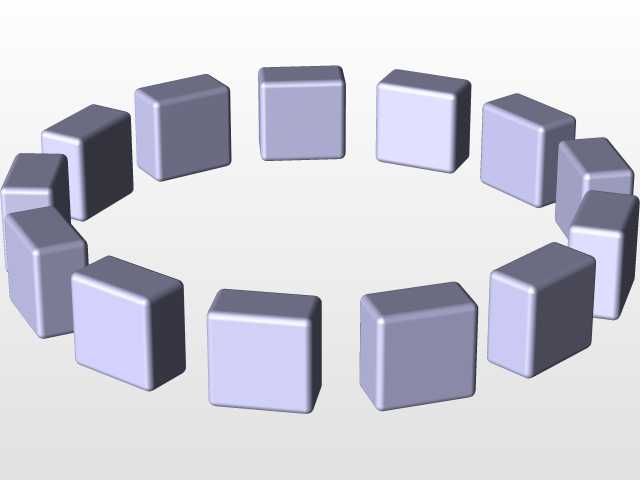

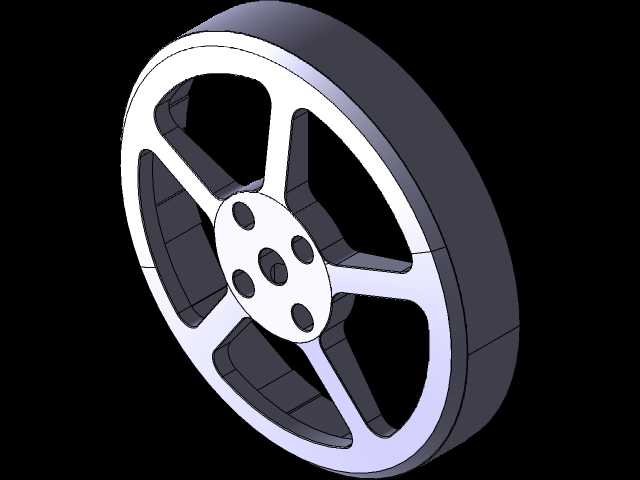

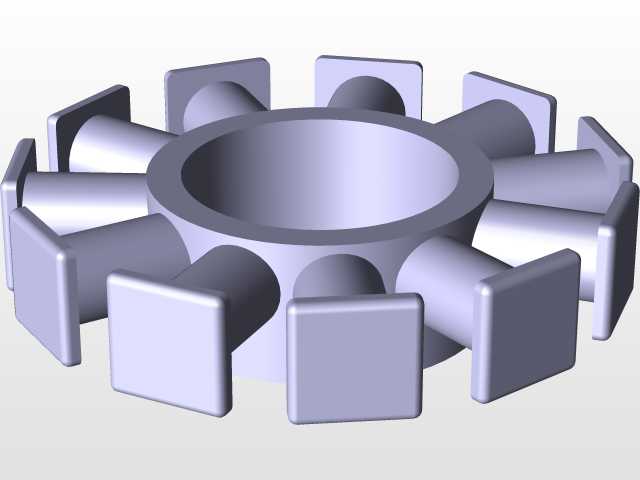

这款盘式动力组件主要面向消费级及工业级小型多旋翼飞行器领域，可适配四旋翼、六旋翼等多种布局的航拍无人机、穿越机以及小型作业无人直升机，也可用于小型万向节驱动、微型云台转动等需要轻量化高扭矩动力输出的场景，是小型无人飞行平台核心的动力输出部件，直接决定飞行器的载重能力、续航表现与飞行稳定性。从实际用途来看，该组件作为动力执行单元，通过接收飞控系统传输的电调信号，将电能转化为旋转机械能，带动配套螺旋桨产生升力或推力，支撑飞行器完成起飞、悬停、机动飞行、航线作业等全流程动作，相比同规格有刷动力组件，它具备更长的使用寿命、更高的能量转换效率与更强的瞬时扭矩输出能力，能够适配高机动飞行与稳定悬停的双重需求。在功能特性上，这款620Kv规格的盘式组件采用外转子结构设计，低Kv值的参数设定让它在搭配大尺寸低螺距螺旋桨时能够输出更大的静扭矩，在悬停阶段可以维持更低的转速，有效降低动力运行噪音与电能消耗，提升飞行平台的续航时长；定子部分采用多槽极配合设计，绕组排布经过优化，能够有效降低齿槽转矩，让动力输出更加线性顺滑，减少飞行过程中的动力顿挫，提升飞行操控的跟手度；外壳采用高强度航空铝合金材质一体加工成型，既能够保证结构强度抵御飞行过程中的磕碰与振动，又具备优秀的导热性能，可将绕组工作产生的热量快速散发到空气中，避免长时间高负载运行出现过热退磁的问题，端盖处预留的多个安装孔位能够适配不同规格的机臂安装座，降低装机适配难度。从设计思路来看，这款组件采用扁平化盘式布局，在保证扭矩输出的前提下尽可能压缩轴向尺寸，降低动力单元的整体安装高度，从而优化飞行平台的重心分布，减少飞行过程中的转动惯量，提升飞行器的机动响应速度；内部磁钢采用高牌号钕铁硼材质，通过表贴式固定方式保证气隙磁场均匀，同时在转子与定子之间设计了合理的气隙间距，既避免运行过程中出现扫膛故障，又能最大化磁能利用率，提升能量转换效率；出线端采用耐高温硅胶线，能够承受大电流负载下的发热，避免线材老化破损引发的动力故障。在外形尺寸与安装边界上，这款组件整体为圆柱形扁平结构，外径适配常规多旋翼机臂的安装尺寸，轴向高度紧凑，安装孔位采用行业通用的孔距标准，能够直接替换同规格的其他盘式动力组件，无需对机臂安装座进行二次改装；转子外壳表面做了阳极氧化处理，既提升了表面耐磨性能，又能避免长期使用出现氧化锈蚀，安装时需要注意预留足够的散热空间，避免周边结构件遮挡外壳散热区域，同时要保证安装面的平面度，避免锁紧安装螺丝时出现壳体变形，影响内部轴承的同轴度，进而导致运行噪音增大、使用寿命缩短的问题。
