外转子无刷直流电机剖视结构设计

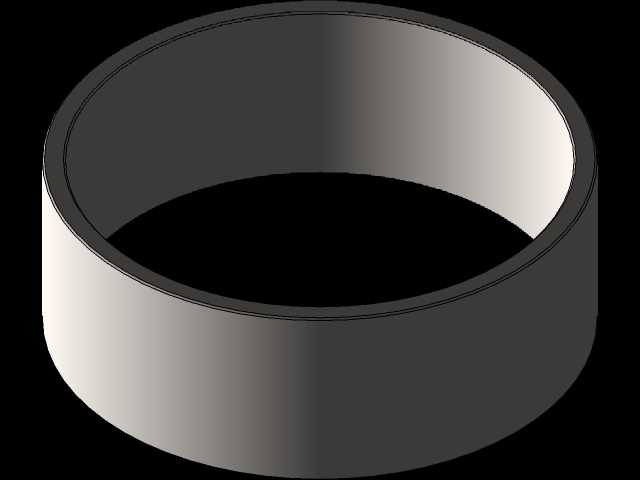

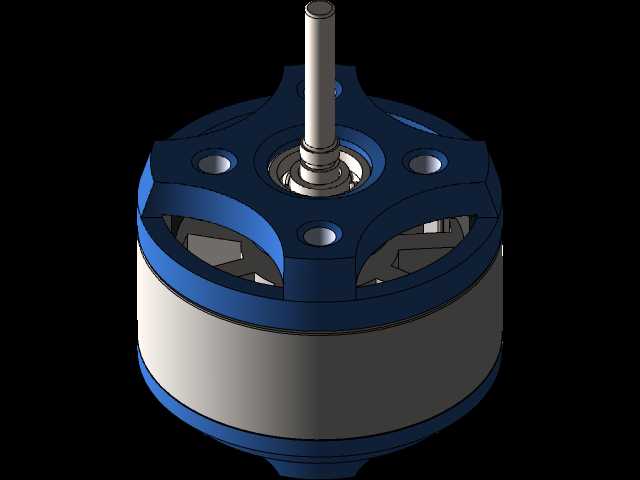

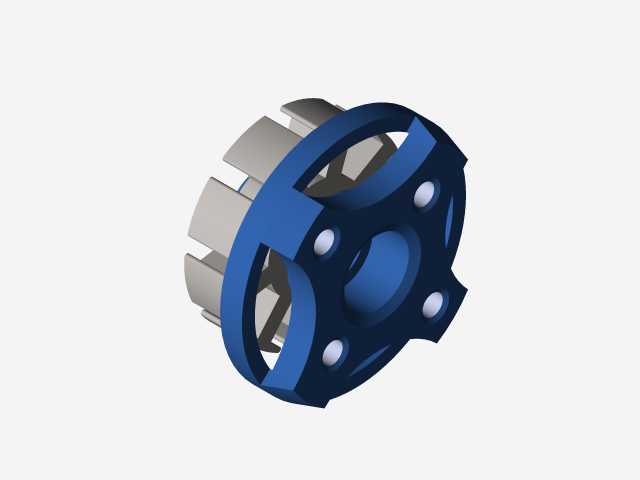

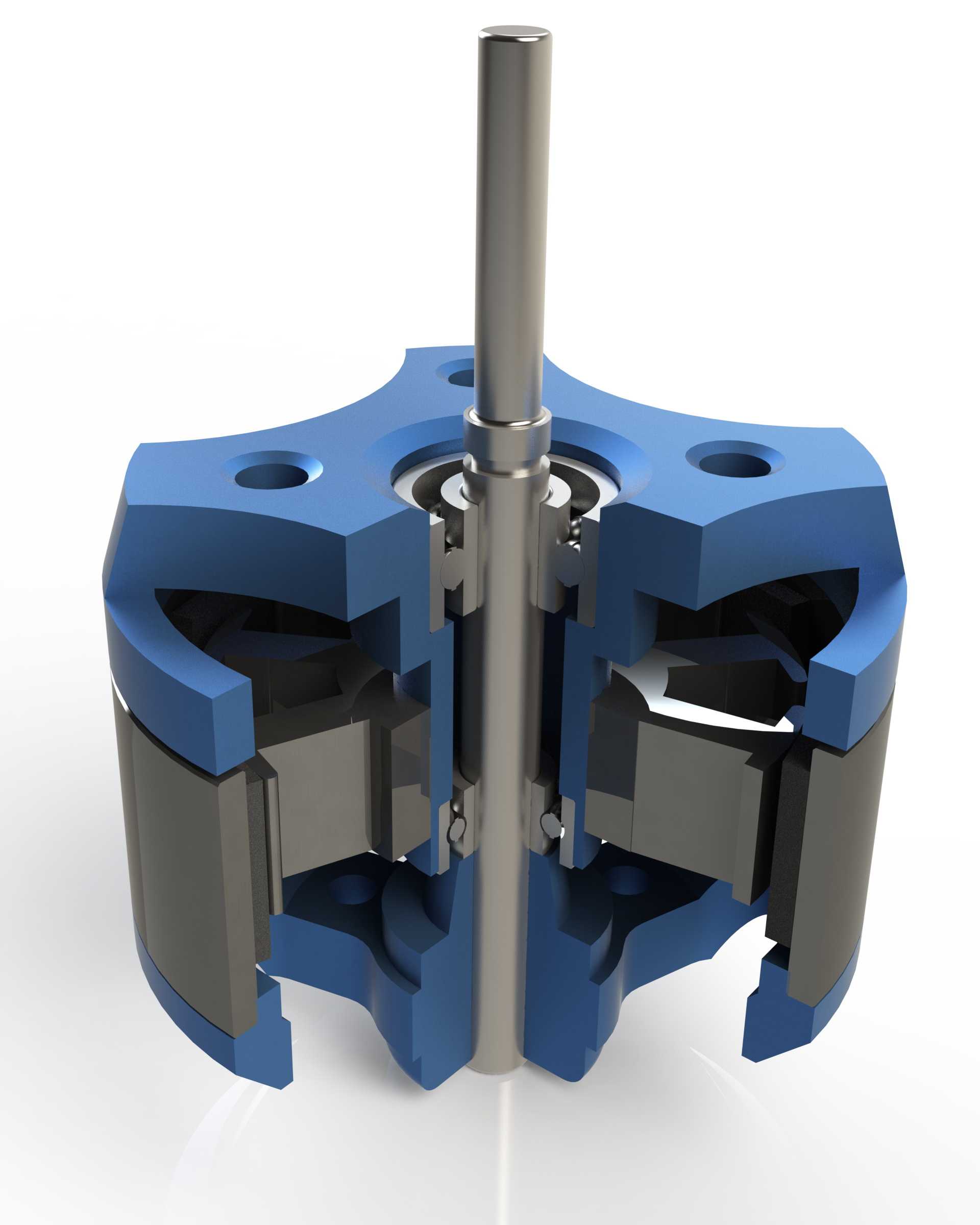

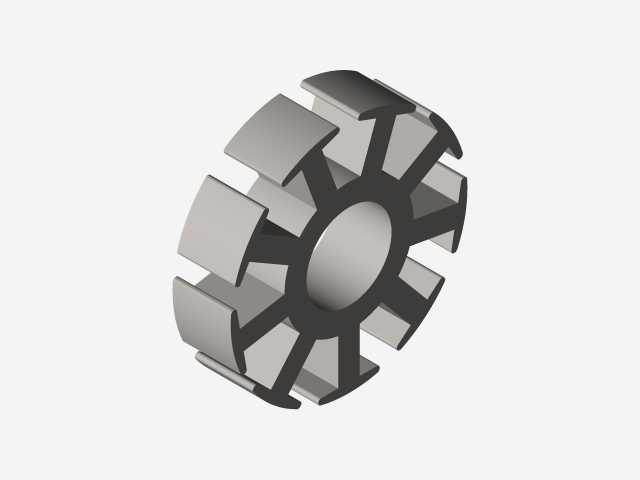

这款无刷电机采用外转子结构设计，核心适配对动力密度、响应速度有较高要求的应用场景，常见于小型电动代步工具、航模动力系统、精密自动化执行机构、小型工业传动模组等领域，作为核心动力输出部件为设备提供稳定可控的旋转动力。从实际用途来看，该款电机凭借无刷结构的低磨损特性，能够在长时间连续运行工况下保持稳定输出，相比传统有刷电机大幅降低了维护频次，适配不需要频繁更换碳刷的长周期运行设备，同时低电磁干扰的特性也让它能够适配对信号稳定性要求较高的精密电子配套设备。从功能特性来看，该电机采用无刷励磁结构，通过电子换向替代传统机械碳刷换向，运行过程中摩擦损耗极低，运转噪音更小，同时具备更宽的转速调节区间，能够在不同负载工况下保持平稳的扭矩输出，绕组部分采用紧凑排布设计，在有限的机身体积内提升了铜线填充率，有效降低了大电流工况下的绕组发热，提升持续运行的负载能力。从设计思路来看，整体采用剖视展示结构，清晰呈现了内部定子绕组、永磁磁钢、中心转轴、两端支撑轴承、端盖安装位的配合关系：中心转轴作为固定支撑端与安装基座连接，外转子部分集成永磁体随输出端同步旋转，两端的深沟球轴承为转子提供径向与轴向的支撑限位，保证高速旋转过程中的同轴度，避免运转过程中出现扫膛问题；端盖部分采用三安装孔的法兰式设计，安装孔位均匀分布在端盖外缘，能够通过螺栓快速与设备基座完成固定，安装对位便捷。从外形尺寸与安装边界来看，该电机整体为短粗型圆柱结构，中心输出轴为标准圆柱轴径，轴伸长度适配常规的联轴器、带轮等传动连接件安装需求，端盖安装孔的分布圆直径经过标准化设计，能够适配多数同规格电机的安装位，替换升级时不需要对原有设备的安装结构做额外改造；机身整体外径紧凑，能够在狭小的设备安装空间内完成布置，转子部分的转动惯量经过优化平衡，高速启停过程中不会产生过大的冲击载荷，有效提升配套传动结构的使用寿命。整体结构在设计时充分考虑了装配工艺性，各零部件之间的配合公差经过合理匹配，既保证了装配过程的便捷性，也能在运行过程中保持各部件的位置精度，避免长期运行后出现部件松动移位的问题。
