带编码器金属齿轮减速直流马达结构

这款集成编码器的金属齿轮减速马达，是小型智能传动场景里的核心动力部件，常被应用在小型移动机器人底盘驱动、精密云台转动控制、小型自动化执行机构、智能小车传动、桌面级精密设备进给等对转速控制、位置反馈有明确要求的场景中，能够在紧凑的安装空间内提供稳定的低转速大扭矩输出，同时通过内置的编码装置实时反馈输出轴的转动状态，为整套设备的闭环控制提供精准的计数依据。

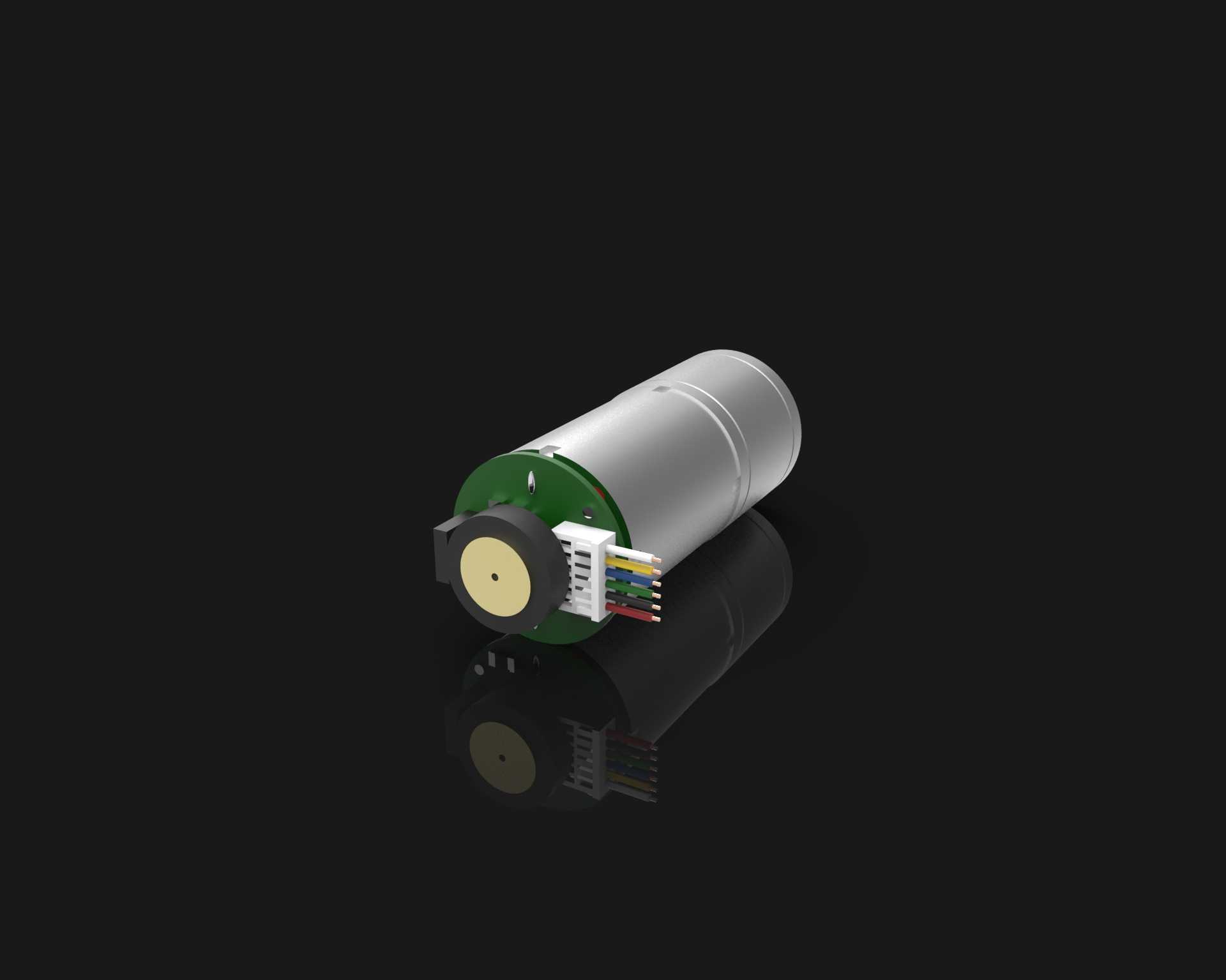

从功能特性来看，该马达将低功率直流动力单元与金属直齿轮减速箱集成设计，动力端采用6V直流供电架构，适配多数小型便携设备、桌面智能装备的低压供电体系，减速箱采用金属直齿轮组传动，相比塑料齿轮结构拥有更强的抗过载能力与更长的使用寿命，能够在频繁启停、小幅冲击负载的工况下保持稳定传动。集成在马达轴端的正交编码器，可在减速箱输出轴端提供精准的转动计数，每圈输出对应计数脉冲，能够让控制系统精准获取输出轴的实时转速、转动角度与累计行程，实现精准的速度闭环与位置定位，避免开环控制下的转速波动、丢步问题，大幅提升设备的运动控制精度。

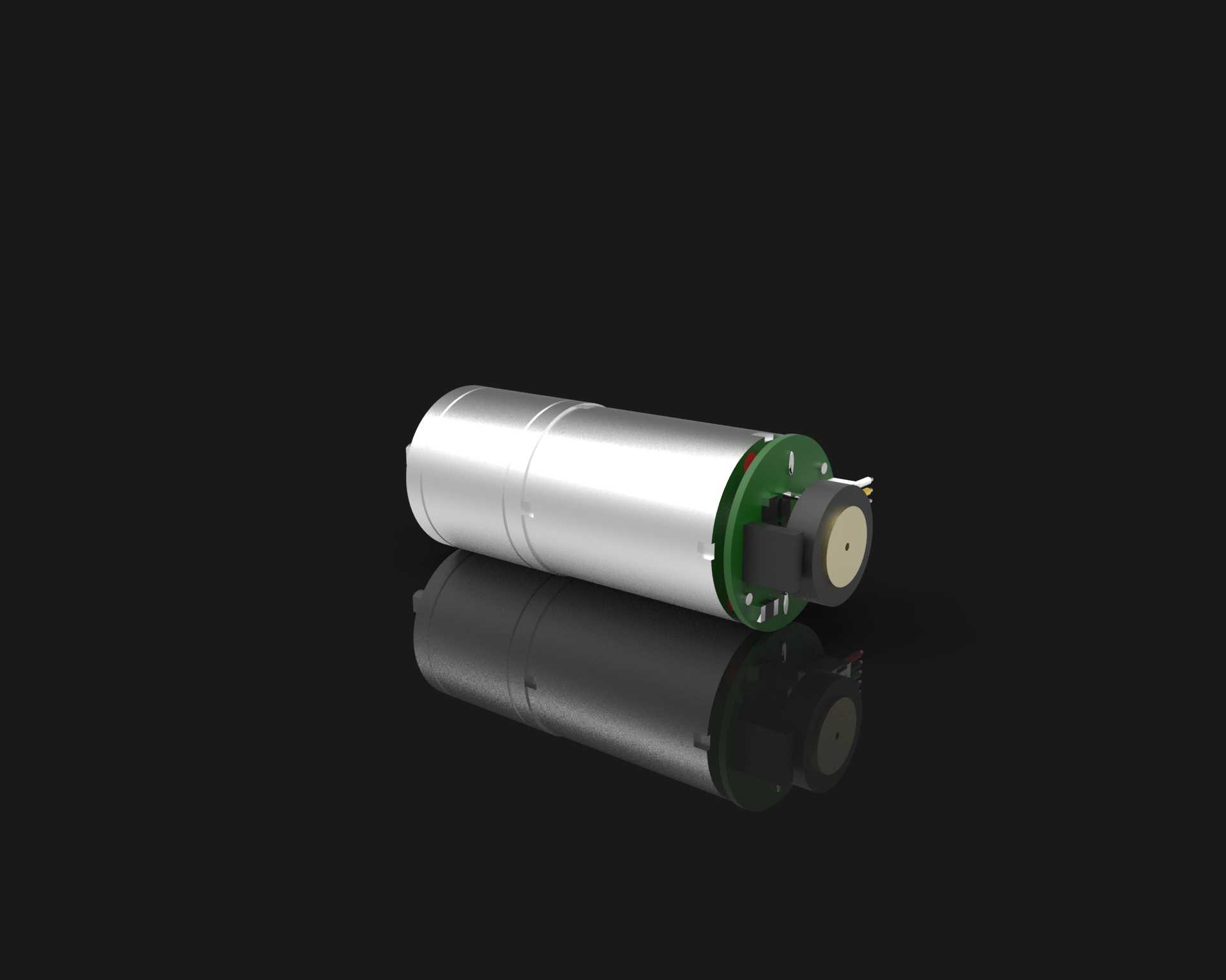

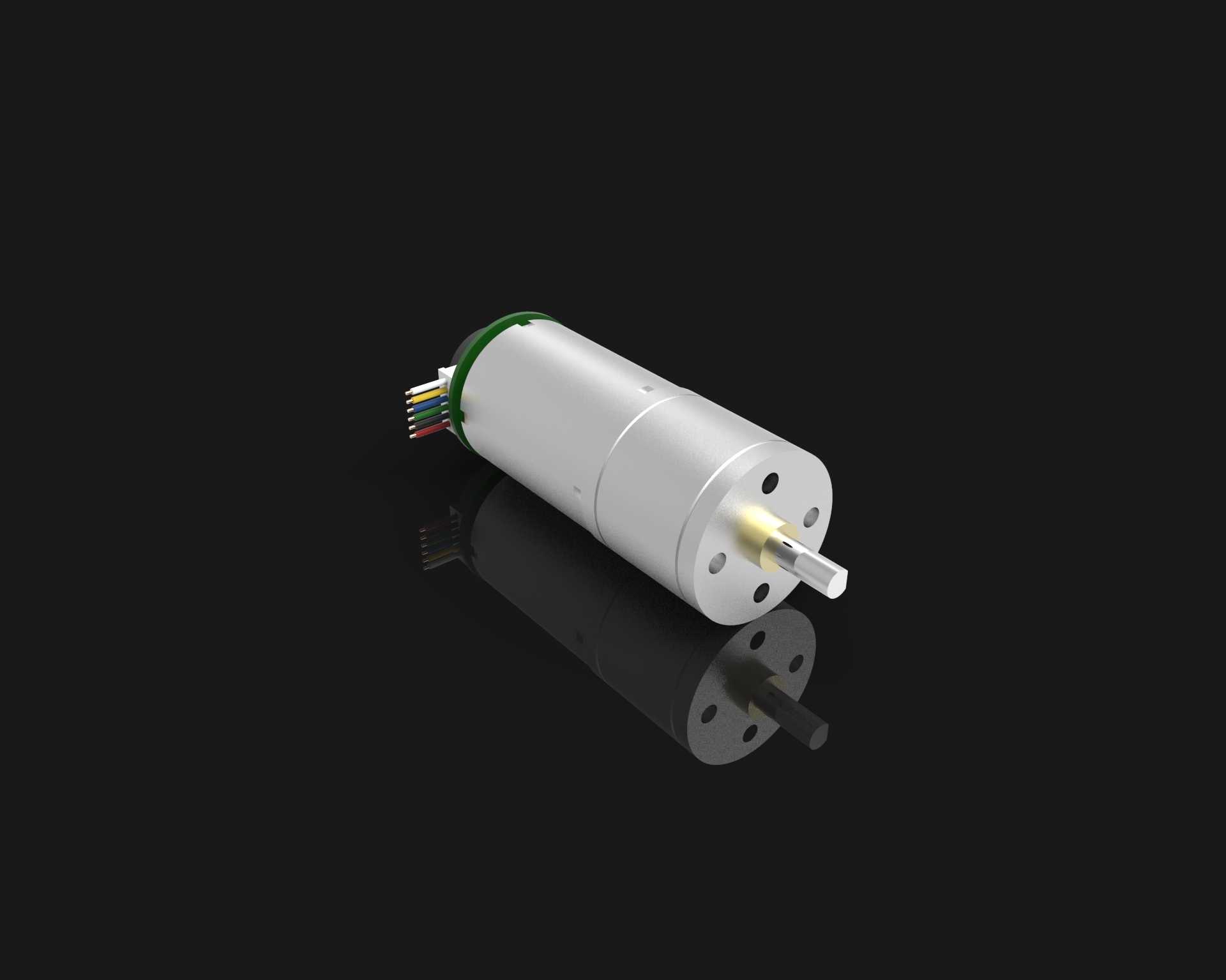

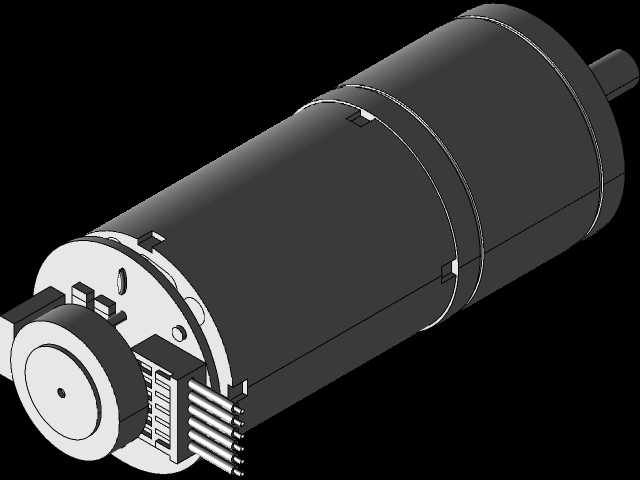

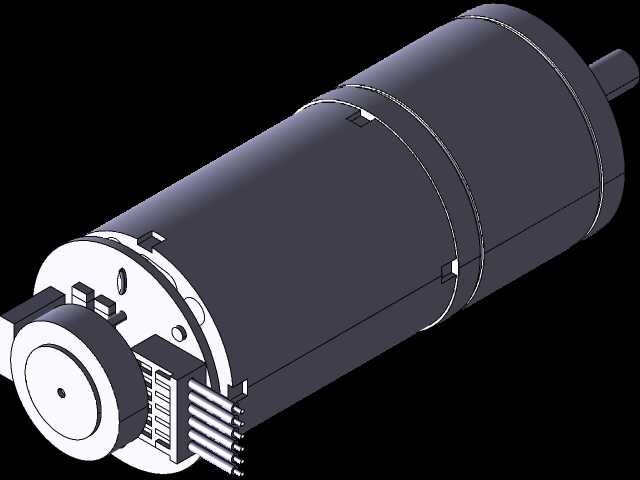

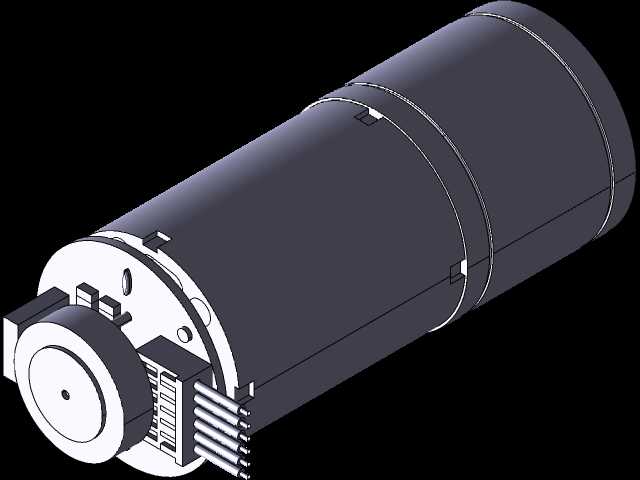

在设计思路上，这款马达采用一体化同轴布局，动力单元、减速箱、编码器沿轴向依次排布，最大限度压缩径向占用空间，整体为圆柱形结构，主体直径控制在25毫米以内，能够适配狭小的安装腔体，满足小型设备对动力部件的紧凑化要求。输出端采用D形截面轴设计，轴径为4毫米，从减速箱面板伸出的轴段长度为12.5毫米，D型轴的结构能够在与传动轮、摇臂等负载连接件配合时，避免传动过程中出现轴与连接件的相对打滑，保证扭矩传递的可靠性，同时也简化了连接件的加工与装配流程，无需额外设计防转结构即可实现可靠连接。

在安装边界层面，马达整体轴向总长度为54毫米，安装时可通过减速箱端面的安装孔位实现端面固定，也可通过圆柱形主体配合抱箍结构实现径向夹持固定，适配多种不同的安装结构设计。其额定工况下可实现对应低转速输出，同时提供足够的堵转扭矩，能够满足小型设备在启动、负载突变时的动力需求，尾部引出的多芯编码接线与动力接线分开排布，方便用户在装配时区分动力回路与信号回路，减少接线错误的概率，信号线路的屏蔽设计也能降低动力线路对编码信号的干扰，保证位置反馈信号的稳定传输。在实际应用中，这类集成编码器的减速马达无需额外外置编码检测装置，大幅简化了整套传动机构的设计复杂度，减少了额外安装编码器所需的空间与结构件，降低了小型智能设备的整体装配难度与综合成本，同时一体化的结构也提升了传动系统的整体可靠性，避免外置编码器安装同轴度误差带来的计数偏差问题。
