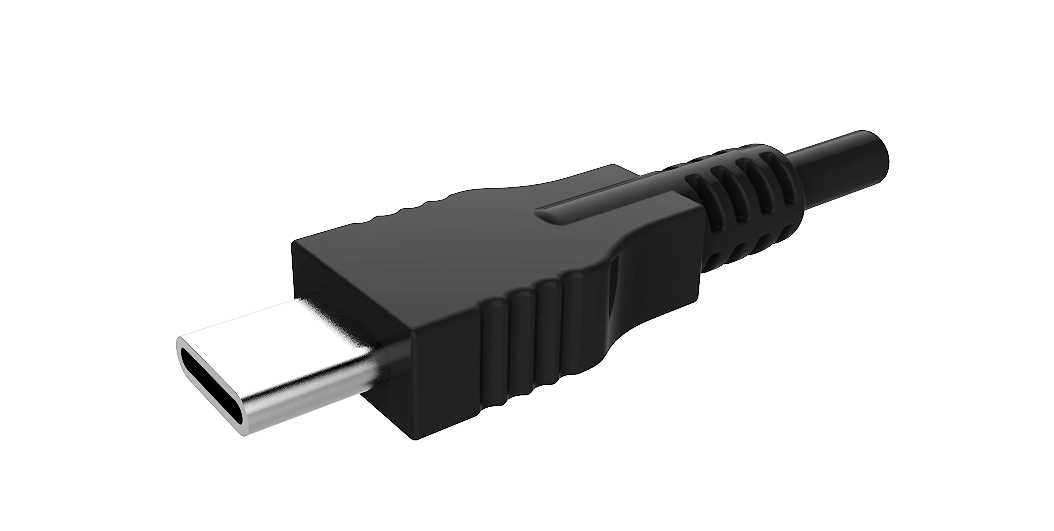

两种规格可逆式USB C型电缆插头结构设计

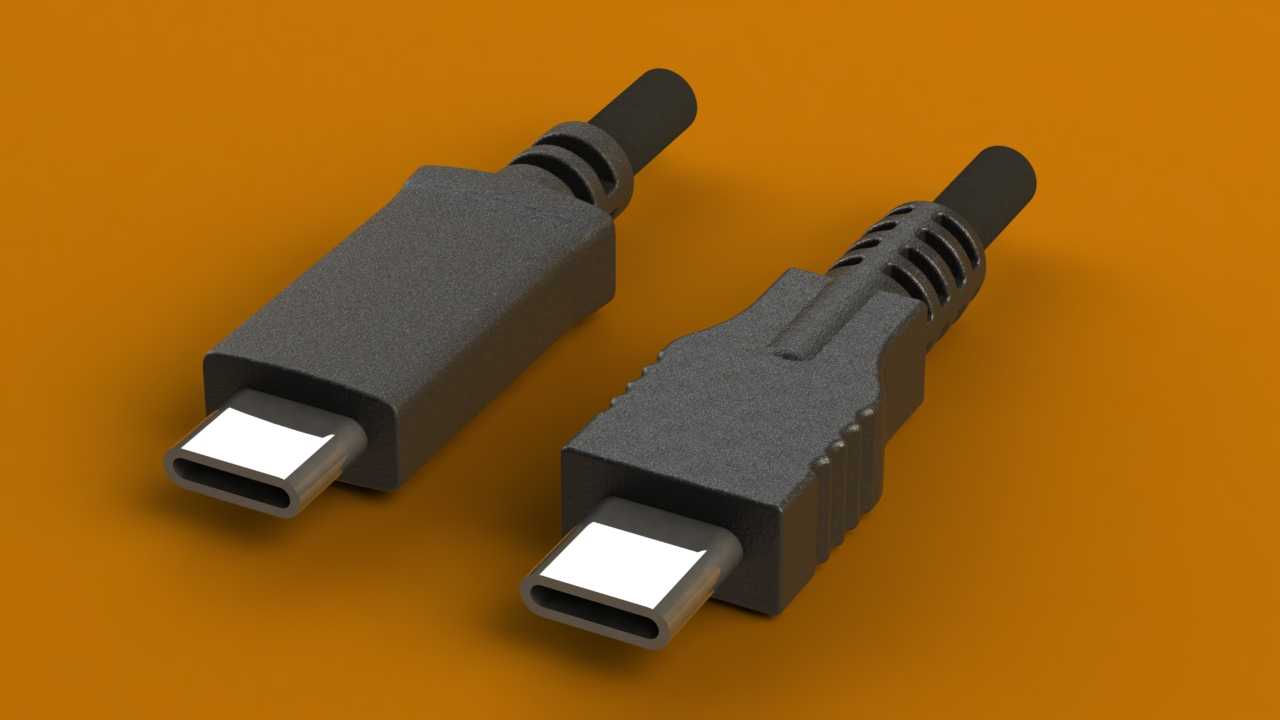

本次设计的两款USB C型电缆插头，面向消费电子、工业控制、智能硬件等多领域的有线连接场景，可覆盖USB2.0、USB3.0、USB3.1多代传输协议的使用需求，解决传统USB接口插拔方向受限、传输速率上限低、供电能力不足的痛点，适配智能手机、笔记本电脑、便携式工业检测设备、智能家居终端、车载外接模块等各类带Type-C接口的设备，既可以完成高速数据传输任务，也能承载大功率电力输送，满足当下快充与高速数据交互的双重使用需求。两款插头采用差异化的尾部应力释放结构设计，其中一款采用多道环形凹槽的软胶尾套，另一款采用分段式斜向加强筋的尾套结构，均针对电缆弯折受力场景做了优化，能够在日常插拔、线缆拖拽、反复弯折的使用过程中，分散线芯与插头连接位置的应力，避免线芯断裂、外皮破损的问题，大幅提升接头的使用寿命。插头的插接端采用标准对称式接触结构，无需区分正反方向即可顺利插入接口，插拔手感阻尼均匀，公头外壳的金属屏蔽层做了全包覆处理，能够有效降低外界电磁信号对传输过程的干扰，保障数据传输的稳定性，同时金属外壳也提升了公头部分的结构强度，避免插拔过程中出现插舌变形、引脚错位的问题。在设计过程中，两款插头的插接端尺寸严格遵循通用Type-C接口的规范要求，公头外露长度、插舌厚度、外壳宽度均控制在标准公差范围内，能够适配市面上绝大多数Type-C母座，不会出现插接过松或过紧、无法完全插入的问题；尾部的线套部分根据适配线径的不同做了尺寸区分，可分别适配常规细径数据线与带屏蔽层的粗径高速传输线缆，安装时线套与线缆外皮通过注塑工艺紧密结合，衔接处做了平滑过渡处理，既不会出现突兀的台阶硌手，也能避免线缆在衔接位置出现应力集中。插头外壳的握持区域做了细微的防滑纹理处理，用户插拔时能够获得足够的摩擦力，即便手部有汗也能顺利完成插拔操作，整体外形采用简约的方正造型搭配圆角过渡，没有多余的凸起结构，在多接口并排布置的设备上使用时，不会占用相邻接口的空间，适配各类紧凑布局的设备接口场景。
