沉头自攻M4螺钉高精度三维造型

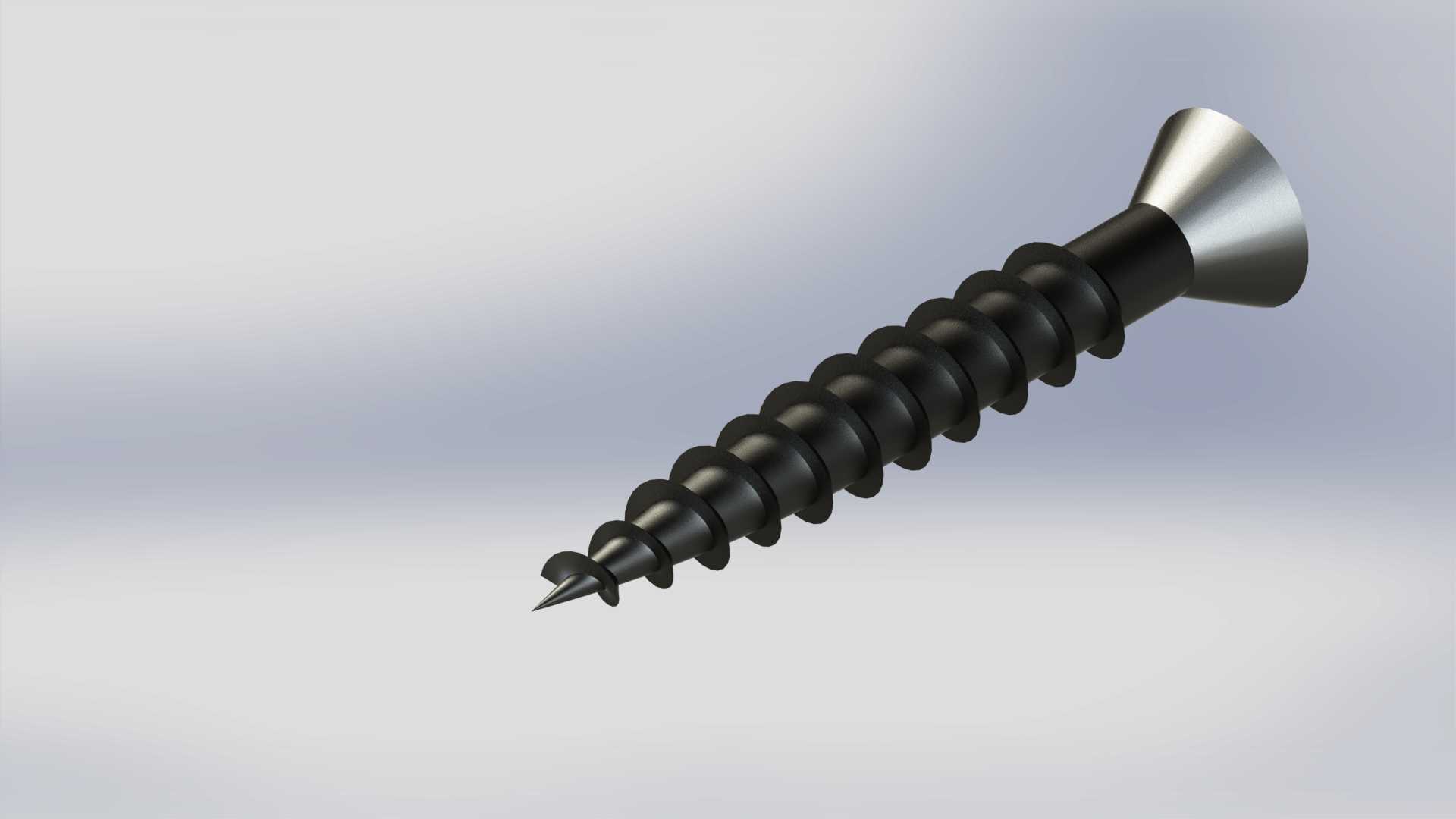

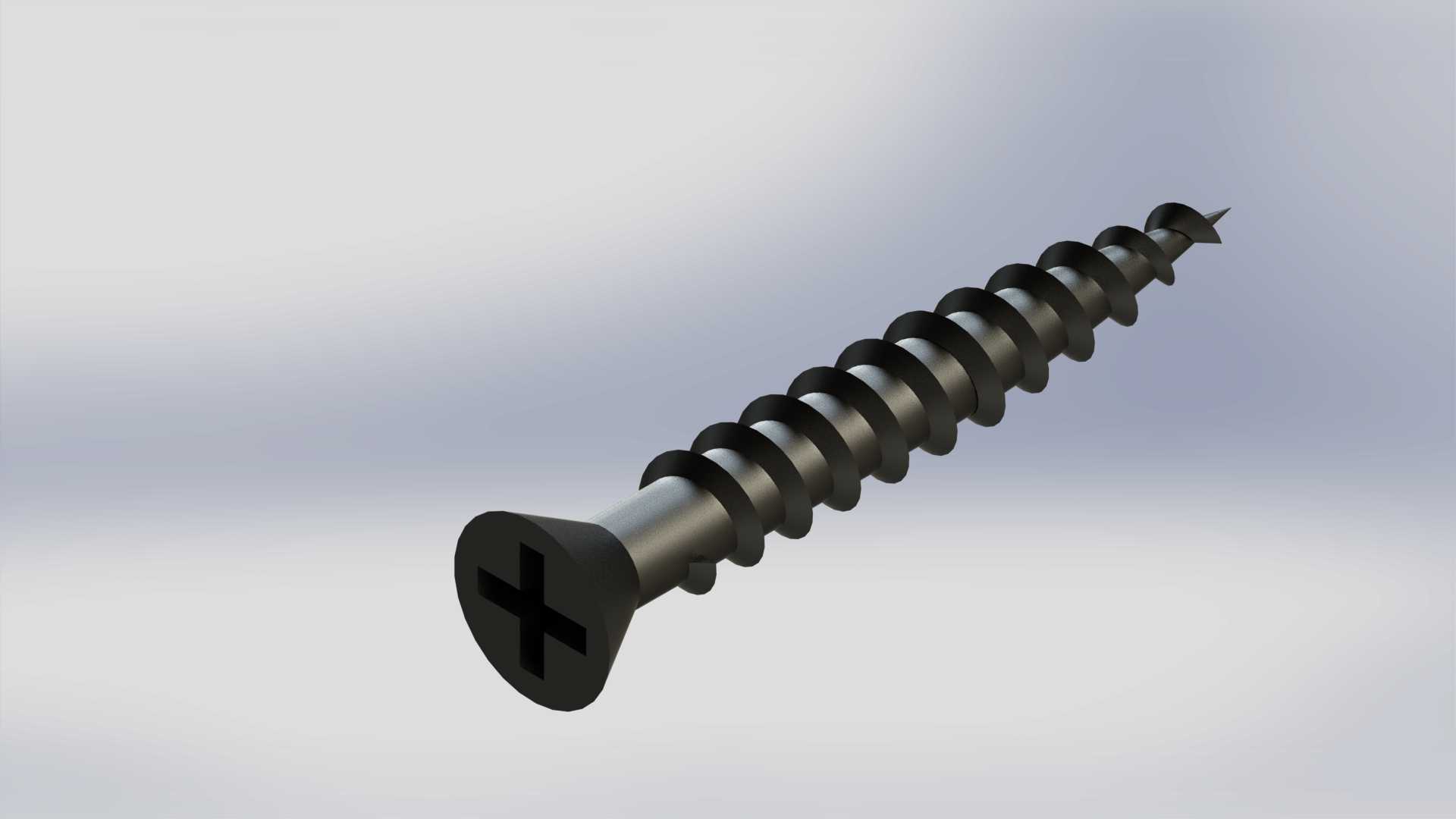

这款沉头自攻螺钉是机械装配、家居装修、电子设备固定、钣金连接等场景中极为常用的紧固连接件，在日常生产与生活的各类紧固作业中都能见到它的身影，小到数码产品外壳组装、家具板材拼接，大到钣金机柜装配、轻型型材连接，都需要依靠这类螺钉实现部件间的稳固锁紧，无需预先攻制内螺纹即可直接旋入预制孔中，大幅降低装配工序复杂度，提升现场作业效率。从功能特性来看，该款螺钉采用沉头 countersunk 头型设计，装配完成后头部可完全沉入工件沉孔内，不会在连接面形成凸起，既能够保证连接面的平整美观，也能避免突出的螺头剐蹭周边部件或是对操作人员造成划伤，适配对装配面平整度有要求的各类场景。钉身采用全螺纹自攻结构，螺纹牙型锋利且螺距均匀，旋入过程中可在工件预制孔内自行挤压出适配的啮合螺纹，无需额外搭配螺母使用，针对木质板材、薄钣金件、硬质塑料等常见基材都能实现可靠的咬合力，不易出现滑牙、松脱的问题。钉尖采用锐利的锥形导向设计，旋入初始阶段即可快速对准预制孔中心，减少定位偏移的概率，降低装配时的对位难度，即使是手动螺丝刀操作也能顺利攻入基材。从设计思路层面，这款螺钉的造型严格遵循通用紧固件的尺寸规范，螺纹大径为4mm，螺距设定为0.75mm，适配常规M4规格的沉头安装孔，沉头锥角采用行业通用的90度标准，能够与预制的沉孔锥面完全贴合，锁紧时受力均匀，不会出现头部偏斜、装配间隙过大的问题。在安装边界方面，使用该款螺钉时需要根据基材材质预留合适的预制底孔，针对木质基材底孔直径可控制在2.8-3.2mm区间，薄钣金件底孔直径建议设置为3.3-3.5mm，硬质塑料基材底孔可调整为3.0-3.3mm，同时需要根据板材厚度加工对应深度的沉孔，保证螺钉头部完全沉入后不会出现凸起或是沉入过深导致锁紧力不足的问题。螺钉整体的杆部长度可根据实际连接的板材叠层总厚度进行选型，保证螺纹有效啮合长度不低于3倍螺纹大径，即可获得足够的锁紧强度，避免长期使用后出现连接松动、螺钉脱出的问题。该三维造型完整还原了螺钉的头部锥面、螺纹牙型、尖端导向等所有细节特征，可用于装配干涉校验、紧固方案模拟、产品装配演示等多个场景，帮助设计人员在方案阶段提前验证螺钉安装空间是否充足，沉孔深度与位置是否匹配，避免实际生产装配阶段出现螺钉干涉、无法锁紧等问题。
