工业用吊装式单开门电气柜结构设计

这款电气柜主要面向工业生产车间、自动化产线、中小型配电站点的电气元件集成安装场景使用，作为各类低压电气控制元件、配电模块、信号转接器件的承载防护外壳，能够为内部安装的断路器、接触器、接线端子排、PLC控制模块等器件提供稳定的安装支撑与可靠的外部防护，隔绝生产现场的粉尘、飞溅碎屑、意外外力触碰对内部电气元件的干扰与损伤，同时规整电气线路排布，方便后期运维人员进行线路检修、元件更换与故障排查。

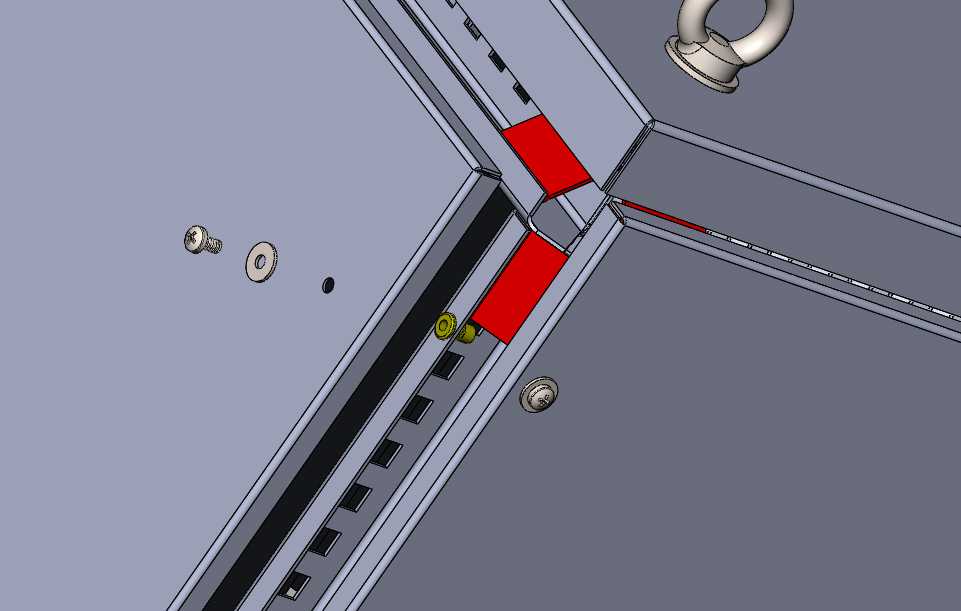

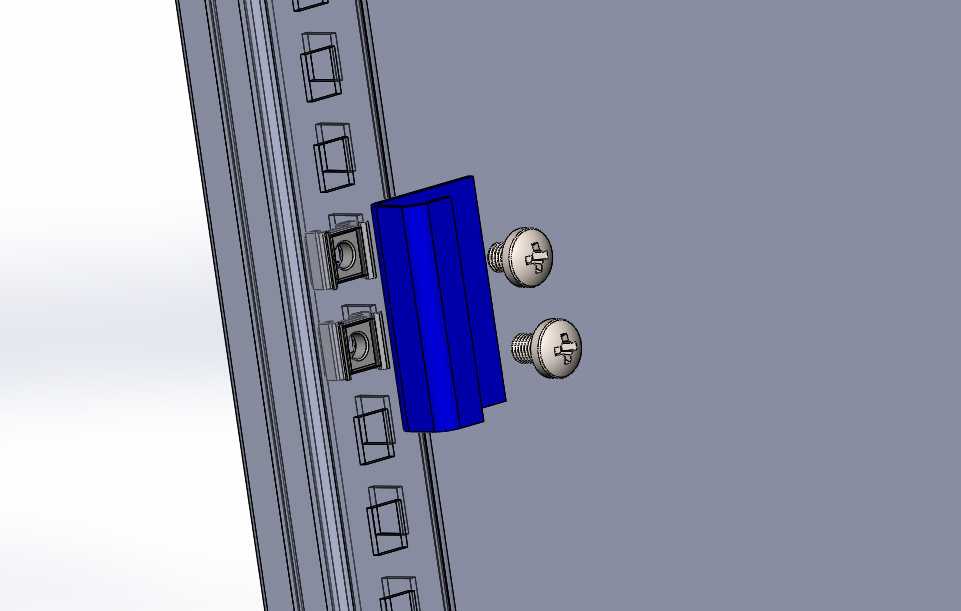

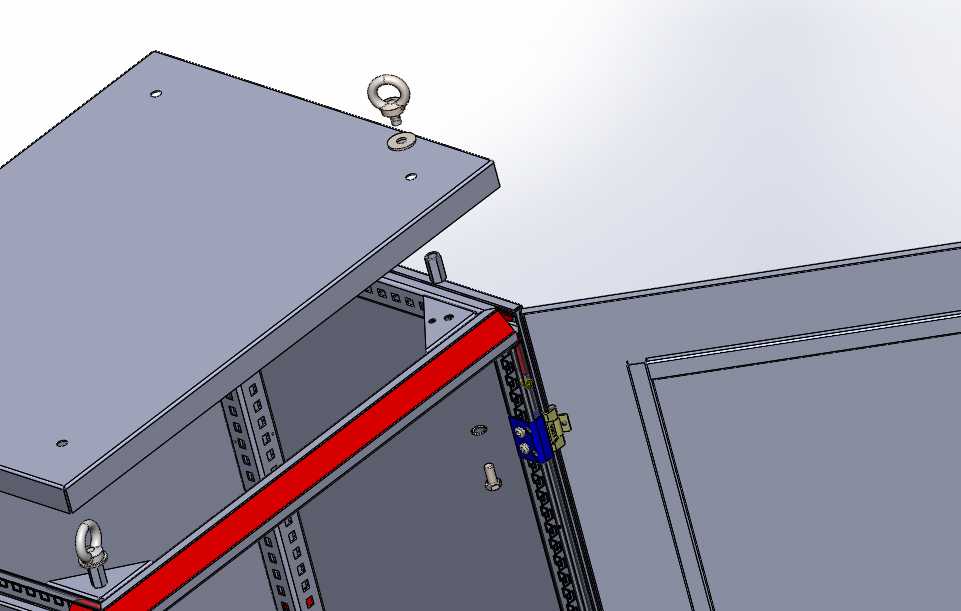

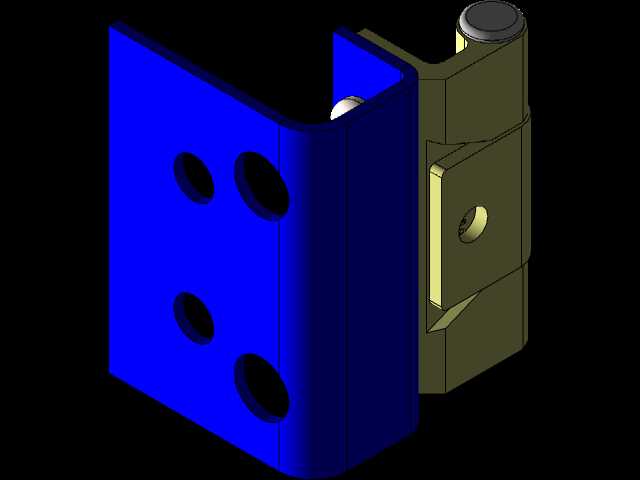

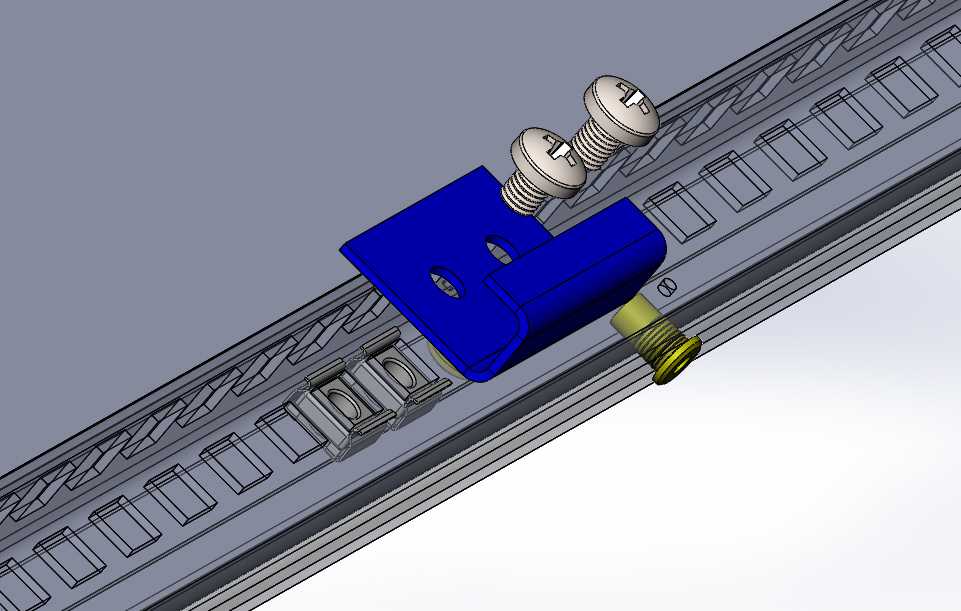

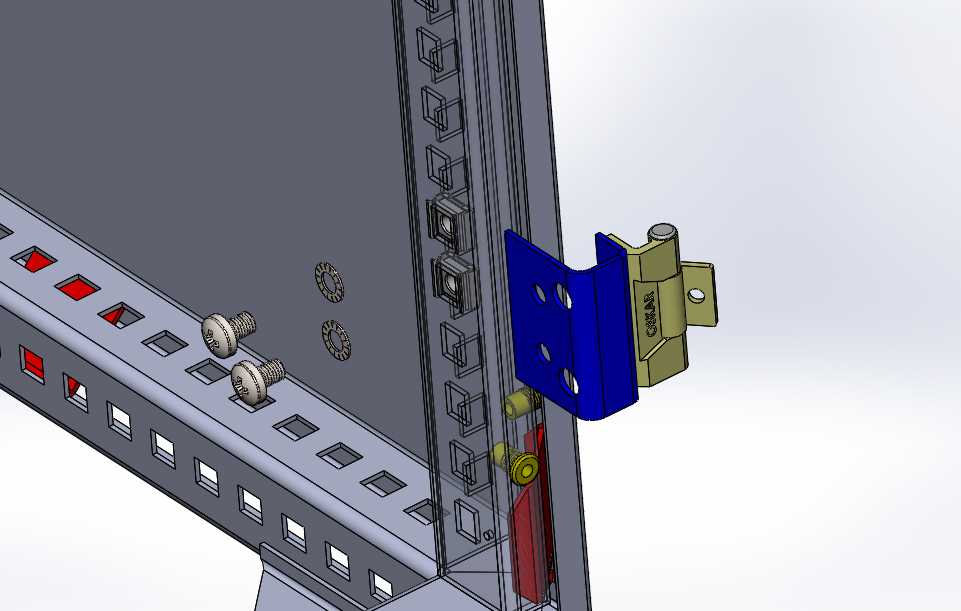

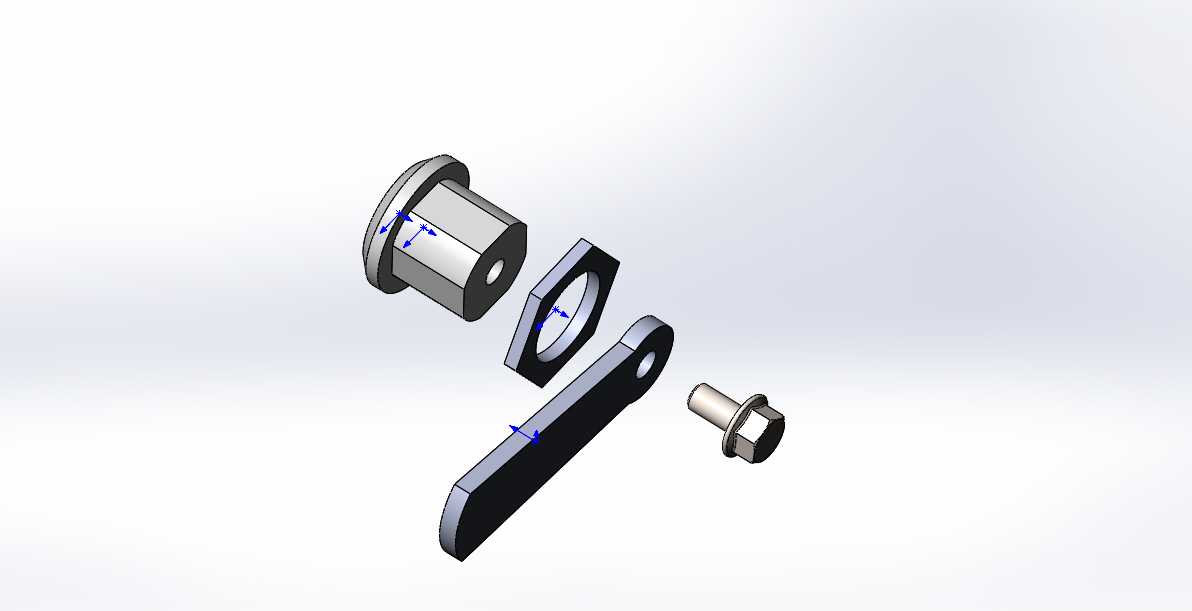

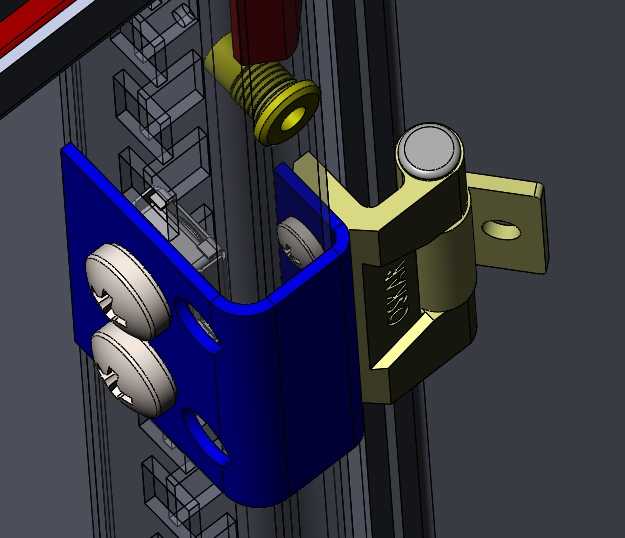

在功能特性设计上，这款柜体采用单开门侧开结构，柜门与柜体主体通过内置铰链连接，开合角度可满足常规运维操作需求，柜门侧配置专用柜锁，可实现柜门的锁闭防护，避免非专业人员随意开启触碰内部带电部件引发安全隐患。柜体顶部预装吊环结构，可配合车间起重设备完成柜体的整体吊装转运，适配车间内高位安装、跨区域移位的安装需求，无需额外焊接吊装点位，降低现场安装的加工工作量。柜体内部两侧预置安装梁结构，安装梁上排布标准化的安装孔位，可根据内部元件的尺寸规格灵活调整安装导轨、安装板的固定位置，适配不同品牌、不同尺寸的电气元件安装需求，无需对柜体结构进行二次加工。柜体顶板采用可拆卸式设计，当需要从柜体顶部进出线缆、安装顶部散热组件时，可快速拆卸顶板完成操作，提升现场施工的便捷性。柜门与柜体的贴合边缘做了折边强化处理，既可以提升柜体整体的结构强度，避免柜体受外力挤压出现变形，也可以减少粉尘、液体从柜门缝隙进入柜体内部的概率，提升柜体的基础防护能力。

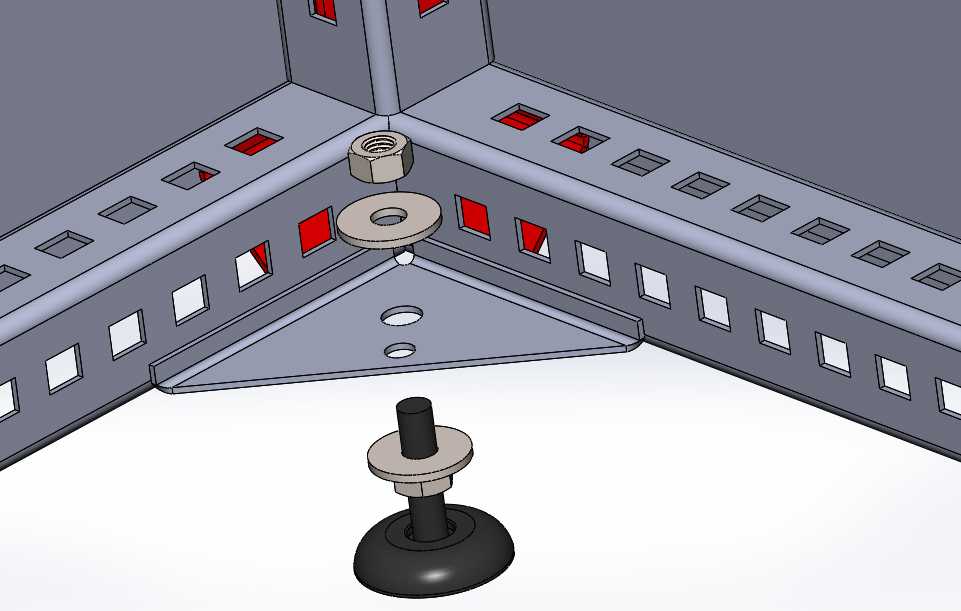

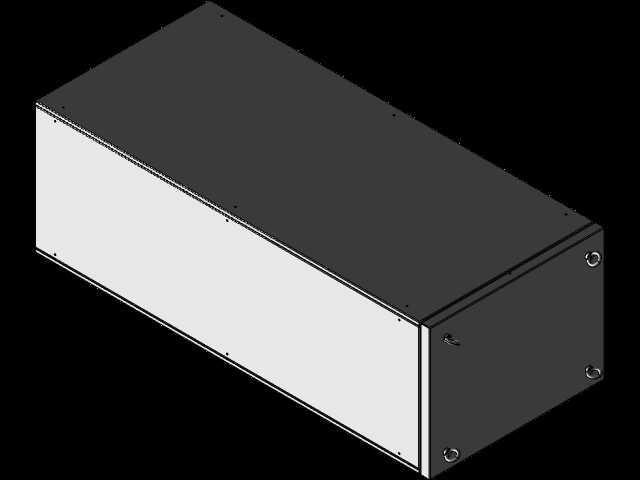

从设计思路来看，这款柜体优先兼顾结构强度与安装灵活性，整体采用钣金折弯拼接的结构形式，在保证柜体承重能力满足常规电气元件安装重量要求的前提下，尽可能简化柜体的拼接结构，减少不必要的冗余结构，降低生产加工的工艺难度，适合批量钣金加工生产。柜体的外形尺寸遵循工业电气柜的常规安装边界设计，可直接适配标准的工业柜体安装基座，也可并排拼接组成多柜组的配电集成系统，柜体底部预留线缆进出的空间，可配合现场布线需求从底部、顶部完成强弱电线路的分槽排布，避免强弱电线路之间产生信号干扰。柜体的安装孔位均采用标准化间距设计，可兼容市面主流的电气安装导轨、接线端子、元件安装板的固定尺寸，无需额外定制安装配件，降低用户的配套采购成本。在安装边界设计上，柜体预留了足够的柜门开合操作空间，也预留了侧面、顶部的散热间隙，当柜体内部安装发热功率较大的电气元件时，可在预留位置加装散热风扇、通风滤网等配件，无需对柜体主体进行切割改造，适配不同发热等级的电气系统安装需求。
