单开门立式工业电气柜内部结构设计

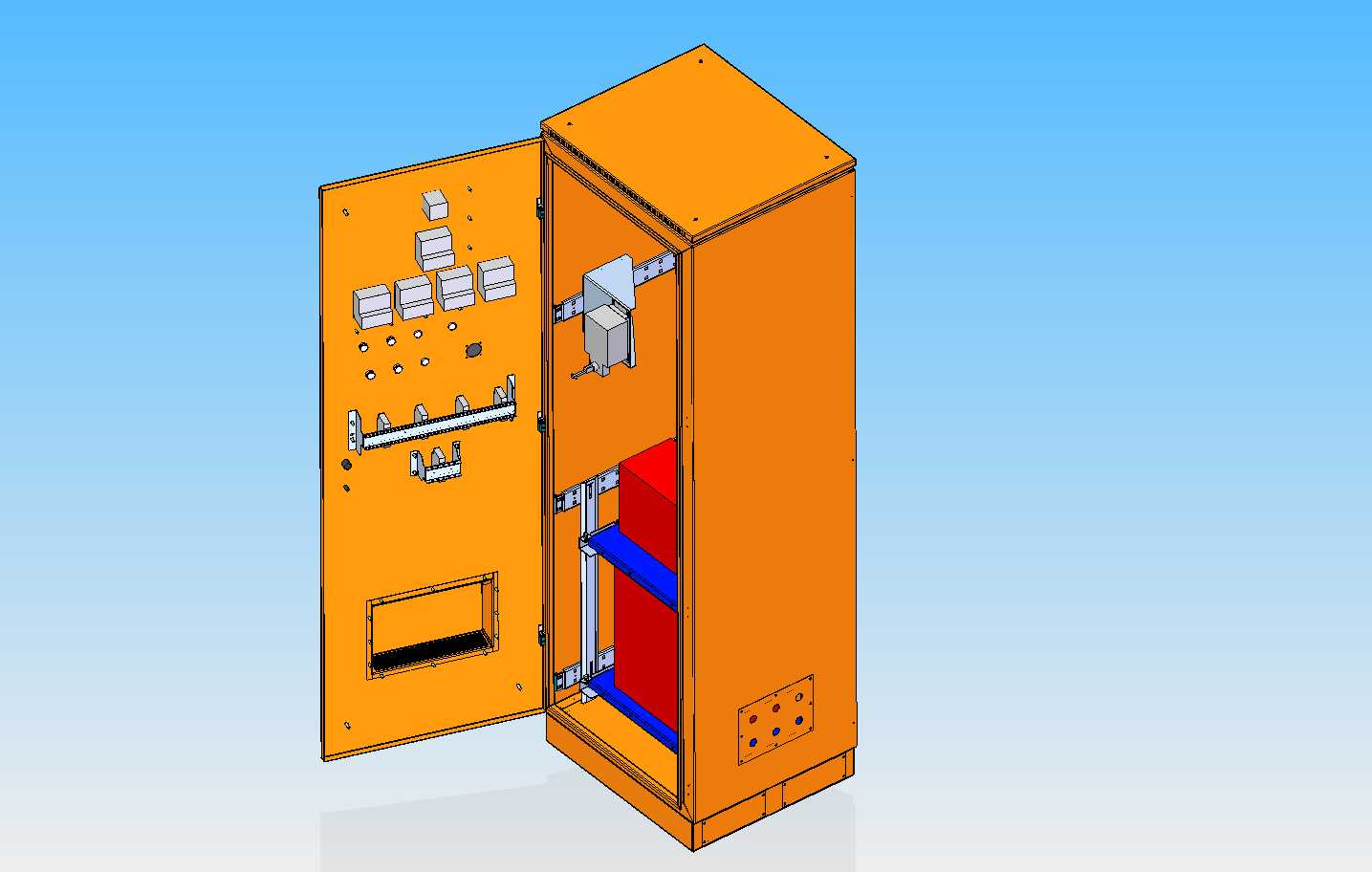

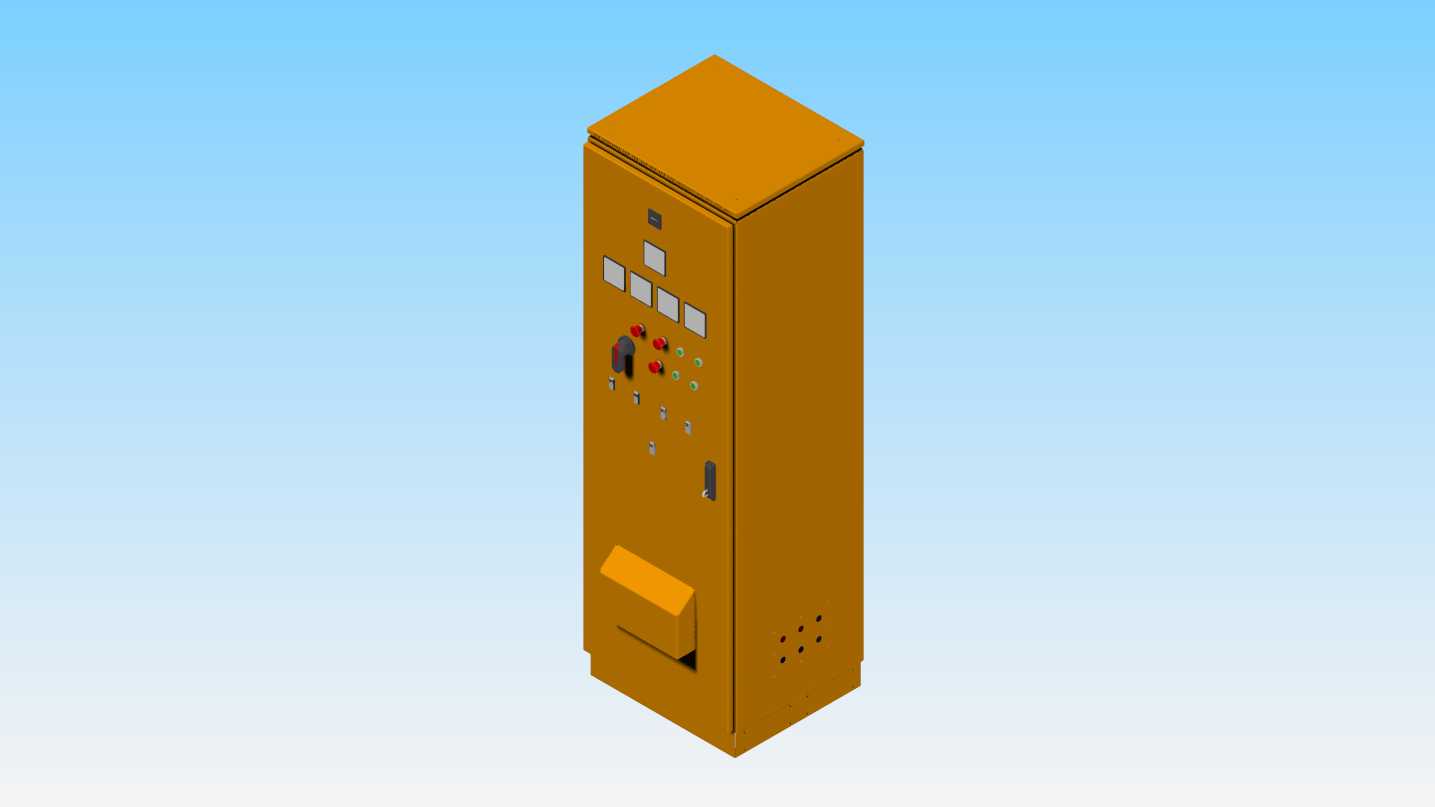

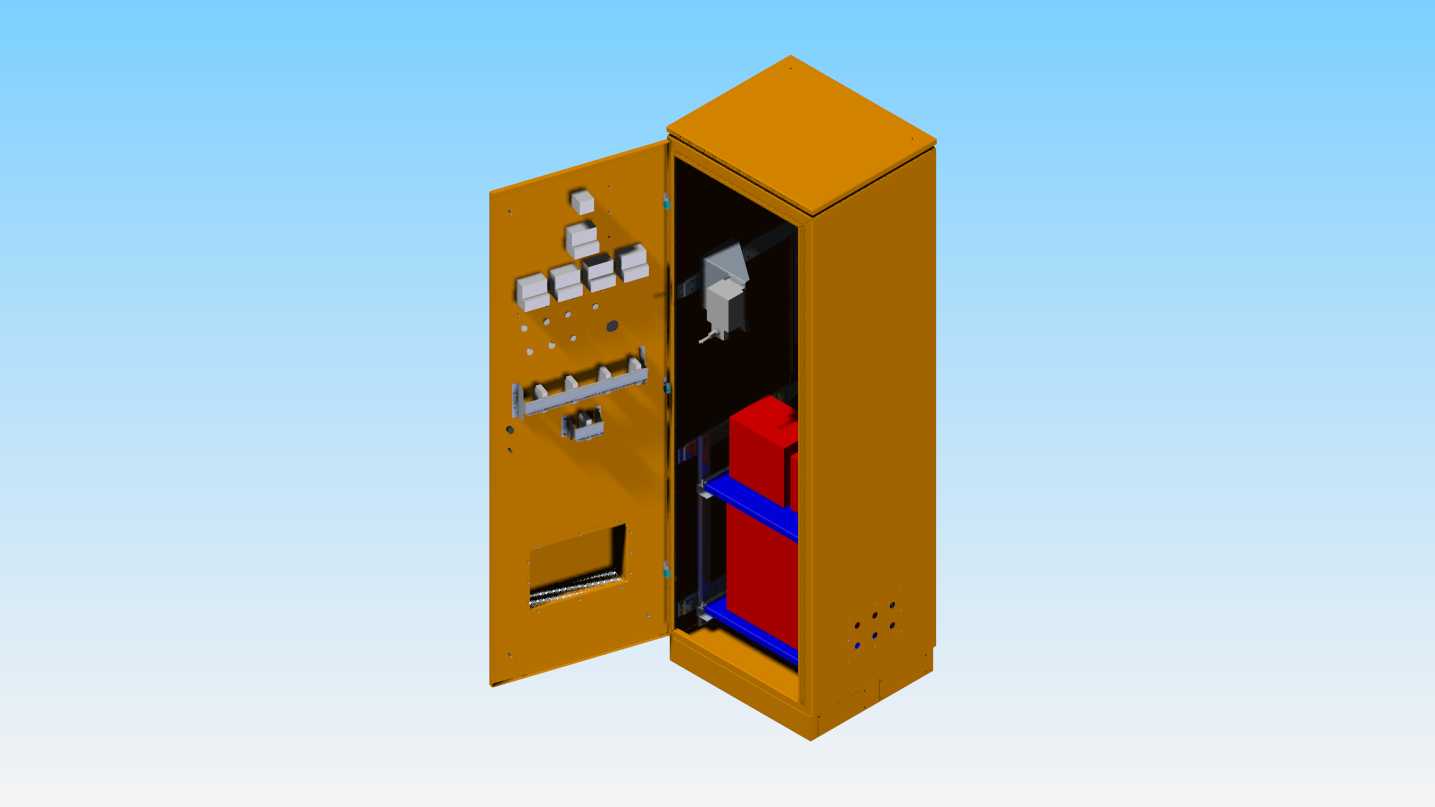

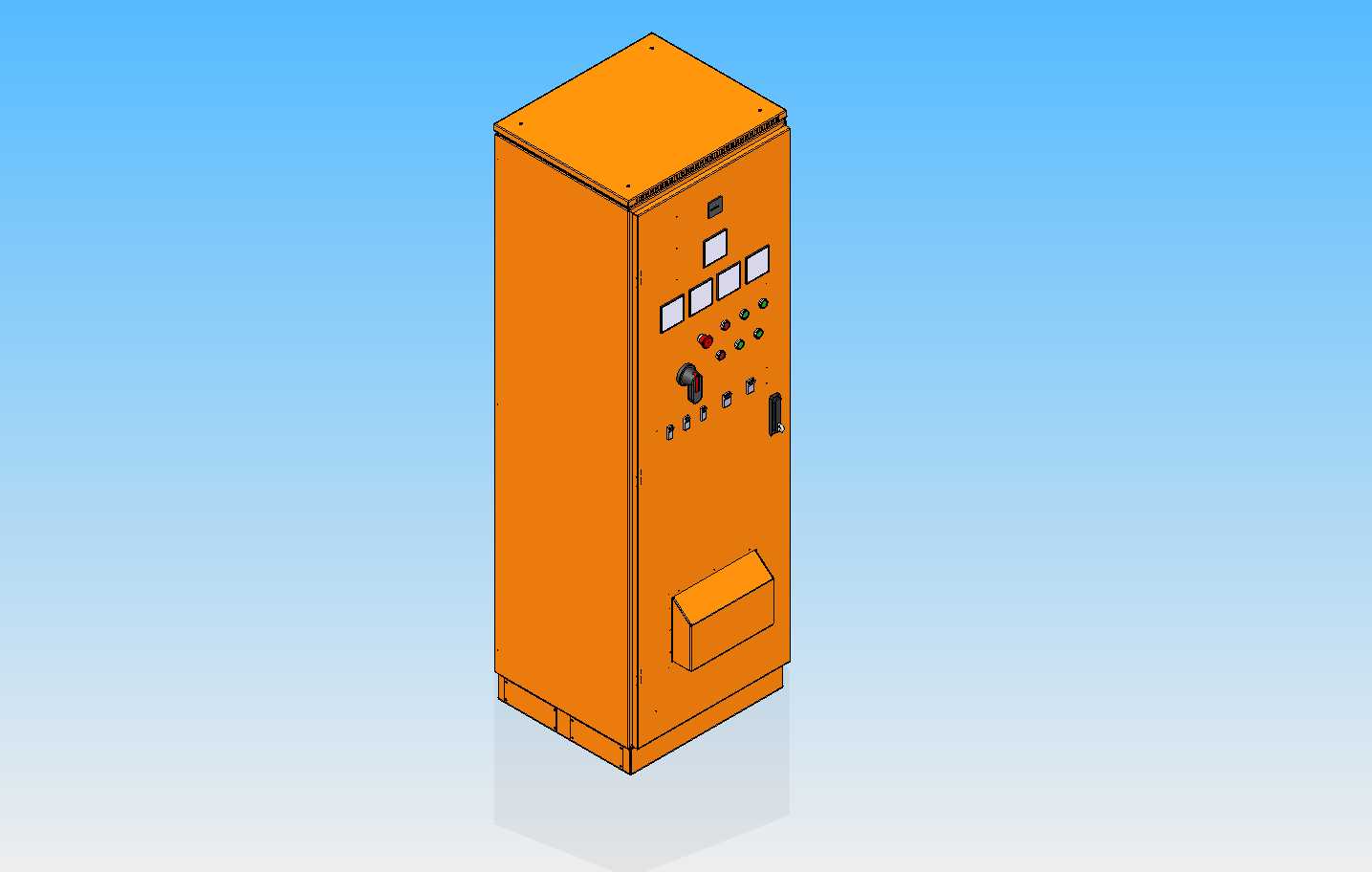

这款单开门立式电气柜主要面向工业生产车间、中小型厂房配电场景、自动化生产线侧边配套供电控制场景设计，可承担低压配电回路的电能分配、电气元件防护、现场操作控制的核心作用，能够为内部安装的断路器、接触器、继电器、PLC控制模块、接线端子排等电气元件提供可靠的封闭安装空间，隔绝生产现场的粉尘、飞溅碎屑、潮气对电气元件的侵蚀，同时避免无关人员误触带电部件引发安全事故。从设计思路来看，这款柜体采用单开门侧开结构，柜门内侧预留了充足的操作元件安装位，可排布按钮、指示灯、转换开关、小型仪表等需要人员现场操作观测的元件，无需打开柜门即可完成常规状态查看与基础操作，大幅降低日常运维的操作成本；柜体内部设置了分层安装横梁，可根据实际元件的尺寸大小灵活调整安装层的高度位置，适配不同规格的电气元件排布需求，底部预留了线缆进出的开孔空间，方便现场布线时动力线缆、控制线缆从柜体底部引入接出，同时柜体侧壁预留了通风散热孔，可在柜内元件工作发热时形成自然对流散热，避免柜内温度过高影响元件使用寿命。从外形与安装边界来看，这款柜体采用窄长立式结构，占地面积较小，可直接贴靠车间墙面、生产线侧边立柱安装，无需占用过多生产通道空间，柜体的安装底座预留了标准固定孔位，可直接通过膨胀螺栓固定在水泥地面上，也可搭配槽钢底座进行抬高安装，适配车间不同的地面工况；柜门与柜体之间采用隐藏式铰链连接，开合角度可达到120度以上，方便运维人员打开柜门进行内部元件检修与线路调整，柜门边缘设置了密封胶条安装位，闭合后可实现良好的防尘防护效果，柜内的安装板采用可拆卸设计，可提前在外部完成元件预装与接线后再整体装入柜体，大幅提升现场安装的施工效率。在实际应用中，这款电气柜可根据使用需求搭配不同的内部元件，既可以作为小型设备的独立控制柜使用，也可以作为车间配电系统的末端分配电柜使用，能够适配常规工业环境下的多数低压配电与设备控制需求，柜体的整体结构强度充足，可承受日常运维过程中的常规碰撞与外力冲击，长期使用不易出现柜体变形、柜门错位的问题。
