台式机侧吹式热管CPU风冷散热结构

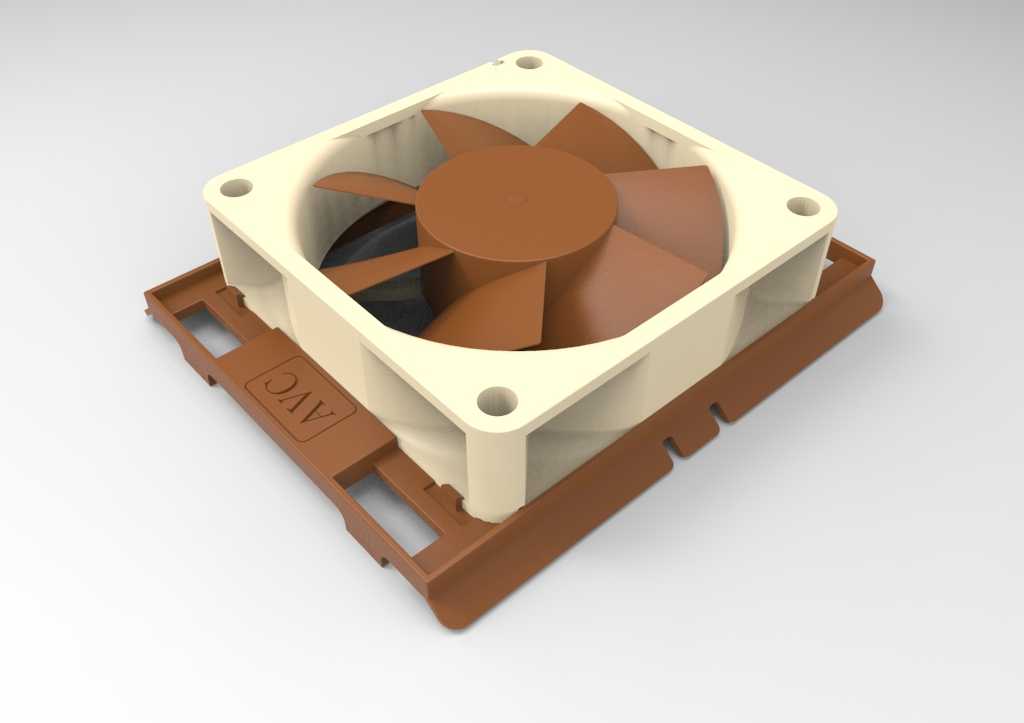

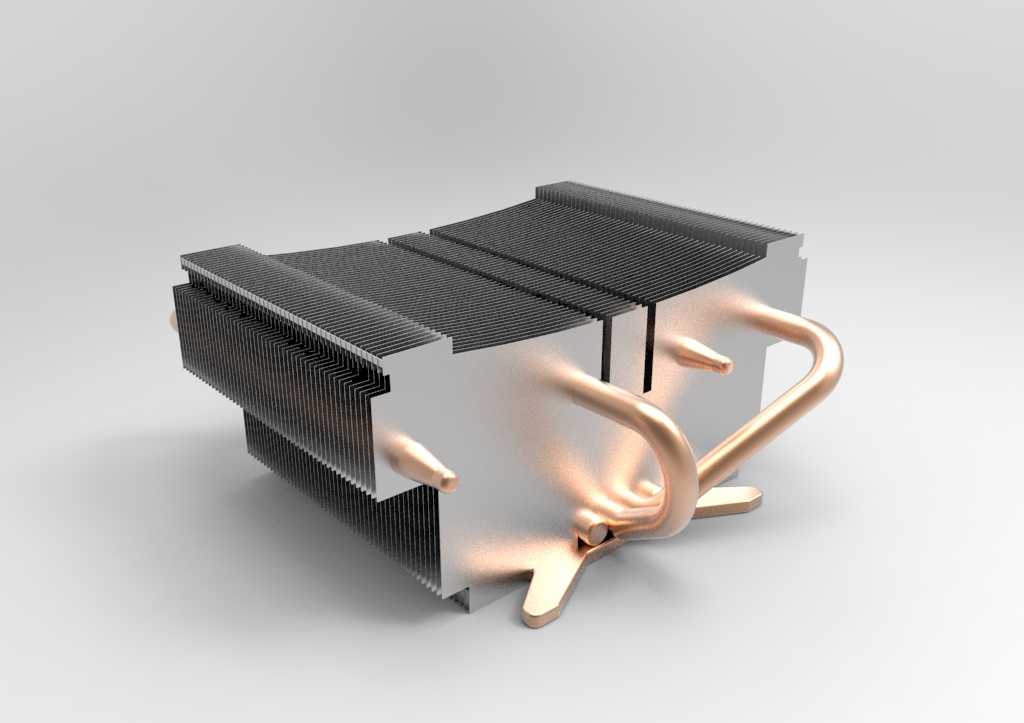

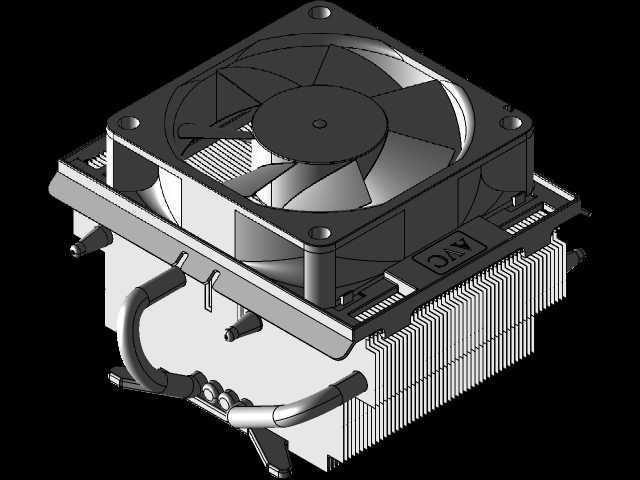

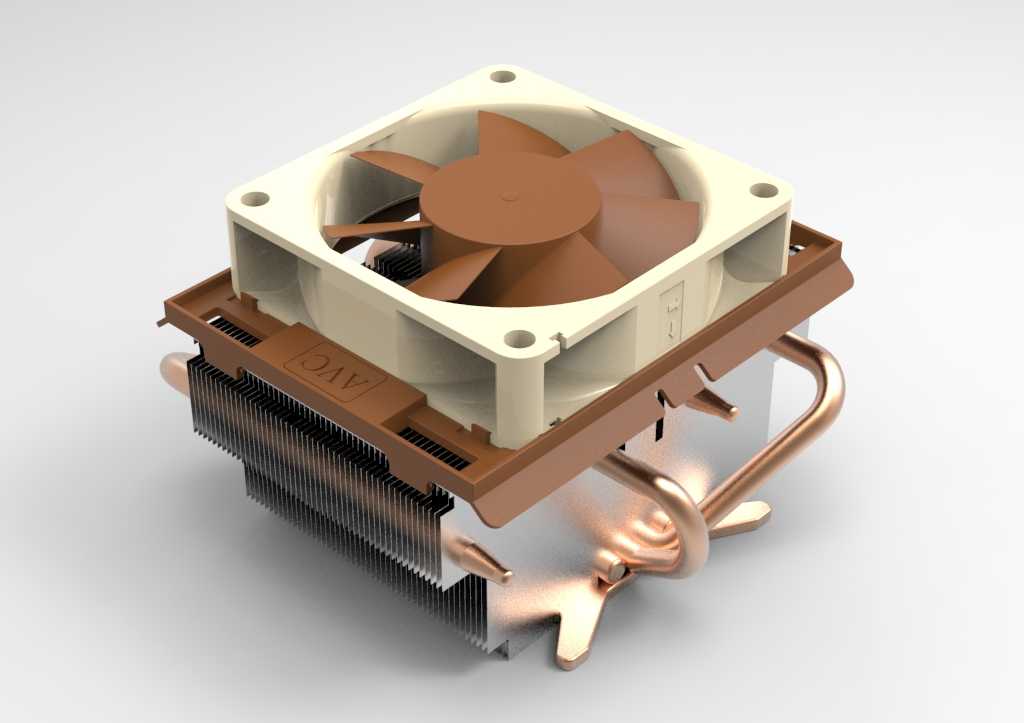

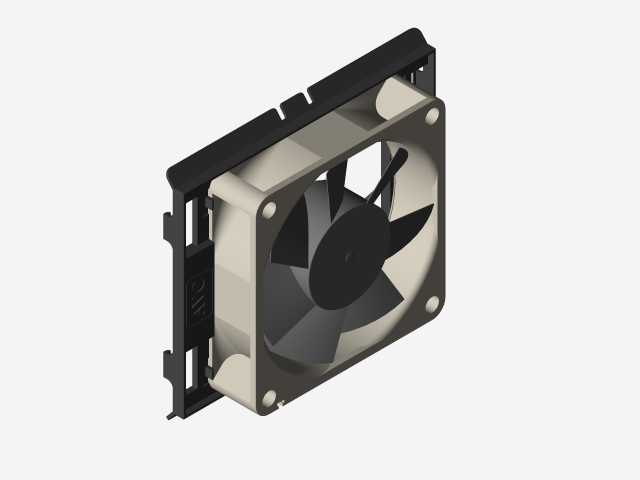

这款CPU风冷散热装置主要面向台式计算机主机的硬件散热场景，是保障桌面级处理器稳定运行的核心配套部件，可适配常规台式机主板的处理器安装位，覆盖日常办公、电竞游戏、内容创作等多类使用场景下的处理器散热需求，能够将处理器高负载运行时产生的热量持续传导散发，避免核心温度过高触发降频保护，维持整机长时间稳定的运算性能。产品采用侧吹式结构设计，整体由轴流散热风扇、铜质导热热管、铝制散热鳍片组、金属扣具四个核心部分构成，轴流风扇采用米白色方形外框搭配棕色七叶扇叶结构，扇叶曲面经过弧度优化，运转时可形成定向的高压气流，直吹下方的鳍片组带走堆积的热量，外框四角预留的安装孔位可实现风扇与鳍片架的牢固固定，同时兼容常规的减震胶钉安装方式，降低运转时的共振噪音。导热部分采用三根U型纯铜热管设计，热管底部通过平整的铜质底座直接与处理器顶盖接触，能够快速将处理器表面的高密度热量传导至穿插在鳍片组内的热管段，利用热管内部工质的相变循环实现热量的快速远距离转移，相比纯铝底座的传导效率提升明显。铝制散热鳍片采用密集错齿排列结构，通过穿片工艺与热管紧密结合，极大拓展了与空气的接触换热面积，鳍片边缘做了折边强化处理，避免安装过程中出现鳍片变形影响通风效率。底部的金属安装扣具做了适配性设计，可兼容主流的台式机处理器安装孔距，扣具表面做了防锈镀层处理，安装时通过卡扣或螺丝结构即可将整个散热装置牢固压合在处理器上方，底座与处理器之间预留了均匀的导热硅脂涂抹间隙，可进一步填充接触缝隙降低热阻。整体结构的安装边界充分考虑了台式机机箱的内部空间，整体高度适配常规中塔机箱的CPU散热限高要求，不会与带散热马甲的高规格内存产生安装干涉，风扇的供电接口可直接对接主板上的常规风扇插针，支持主板根据处理器温度自动调节风扇转速，在低负载场景下降低转速实现静音运行，高负载场景下提升转速强化散热能力，兼顾散热效率与使用噪音的平衡。
